Fenstergriffe

Profilsystem Schüco Corona CT 70 / SI 82 Original Schüco Ersatzteil   Zur Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägen Für alle Öffnungsrichtungen (links und rechts öffnend) Abschließbar in Kipp- und Verschlussstellung Gleichschließend Verhindert im abgeschlossenen Zustand jede Betätigungsmöglichkeit Beschlagsystem: Schüco Systembeschlag Profilsystem: Schüco Corona CT 70 / SI 82 Drehmoment: 200 Nm Baujahr: 1998 bis 2003 Befestigungsabstand: 43 mm Grifffräsung: 23 x 55 mm (Langloch-Ausfräsung) Stiftlänge: 28,5 mm Farbe: Schwarz Lieferumfang: Fenstergriff, 1 Schlüssel, Befestigungsmaterial Verpackungseinheit: 1 Stück Art.-Nr. 234505 Passend zum System:  Art.-Nr. 28790400 (mit Fehlbediensperre), Art.-Nr. 28790300 (ohne Fehlbediensperre)     HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des Fensters dürfen nur durch einen Fachmann erfolgen!

Der originale Schüco Fenstergriff für Kunststofffenster und Balkontüren des Profilsystems CT70. Technische Daten Beschlagssysteme: Schüco Eurobeschlag (SF I, SF II AhS)Fenstersystem: Corona CT 70 / SI80 / SI 82Besonderheit: akustikBetätigung von Dreh-, Drehkipp- und Kipp-BeschlägenÖffnungsrichtungen: links und rechts öffnendArtikelnummer: 234756, 234757, 234758Farbe: weiß, schwarz und edelstahl-look Reparatur: Fenstergriff in die Waagerechte bringen; Abdeckkappe anheben und zur Seite drehen; Schrauben lösen und Griff herausziehen. Einbau in umgekehrter Reihenfolge.

Fenstergriff von SCHÜCO  Original Schüco Fenstergriff.Technische Daten:Beschlagssysteme: Schüco SystembeschlagFenstersystem: Corona Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägenlinks und rechts öffnendArtikelnummer: 234510, 234511Farbe: weiß, schwarz Reparatur: Fenstergriff in die Waagerechte bringen; Abdeckkappe anheben und zur Seite drehen; Schrauben lösen und Griff herausziehen. Einbau in umgekehrter Reihenfolge.

Fenstergriff - Schüco Riegelstangenbeschlag & Schüco Beschlag 2000 / Profilsystem Schnicks Zur Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägen Für alle Öffnungsrichtungen (links und rechts öffnend) Original Schüco Ersatzteil Beschlagsystem: Schüco Riegelstangenbeschlag & Schüco Beschlag 2000 Profilsystem: Schnicks Baujahr: 1995 - 1999 Befestigungsabstand: 22,7 mm Griffrosettenfräsung: 17 x 39,9 mm

Fenstergriff von SCHÜCO abschließbarOriginal Schüco Fenstergriff.Handhebel für Kunststofffenster und BalkontürenTechnische Daten:Besonderheit: abschließbar (50Nm)Befestigungsabstand: 43 mmVierkantmaß: 7 mm x 28 mmFührungshülsen: 15 mmBetätigung von Dreh-, Drehkipp- und Kipp-Beschlägenlinks und rechts öffnend Der Fenstergriff erfüllt bei sachgerechtem Einbau in Verbindung mit dem passenden Fensterelementen die Anforderungen der Widerstandsklassen. Ein Abreißen oder Abbrechen des Fenstergriffs vom Rosettenkörper wird bis zu einem Drehmoment von 50 NM verhindert.Reparatur: Fenstergriff in die Waagerechte bringen; Abdeckkappe anheben und zur Seite drehen; Schrauben lösen und Griff herausziehen. Einbau in umgekehrter Reihenfolge.

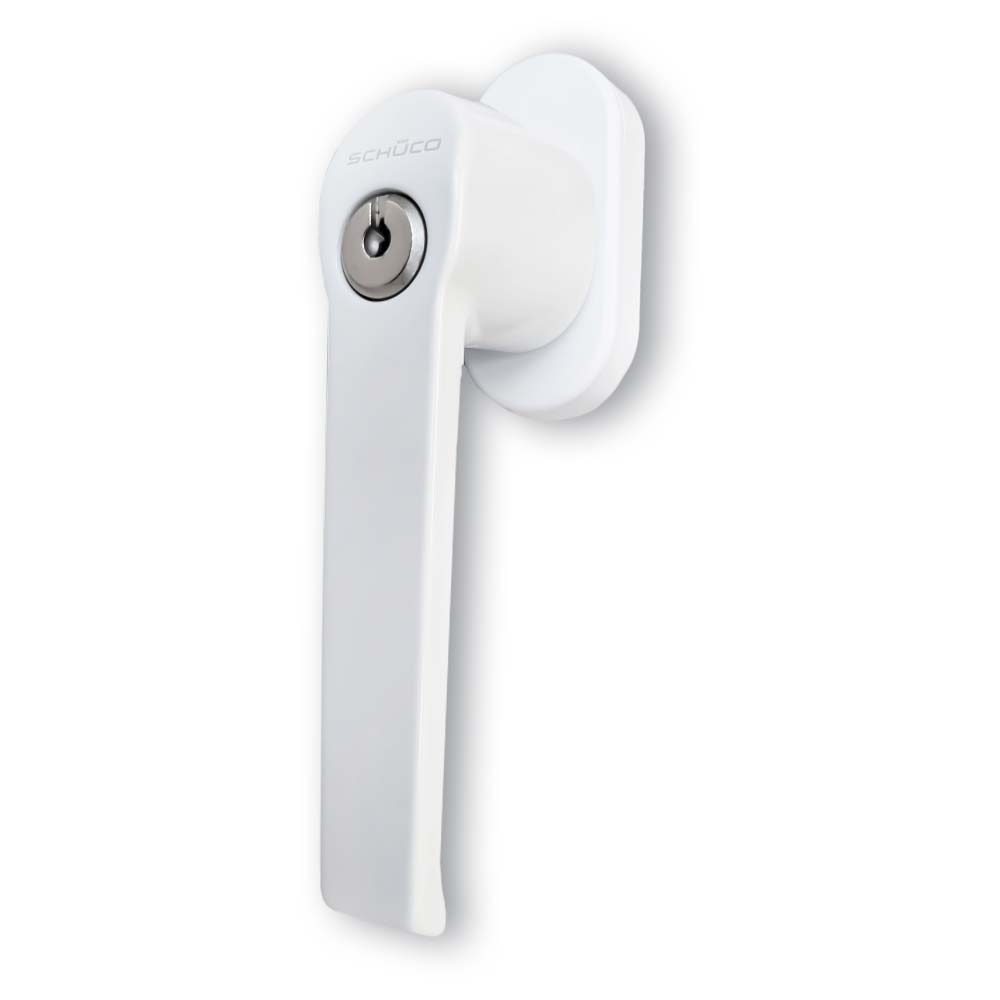

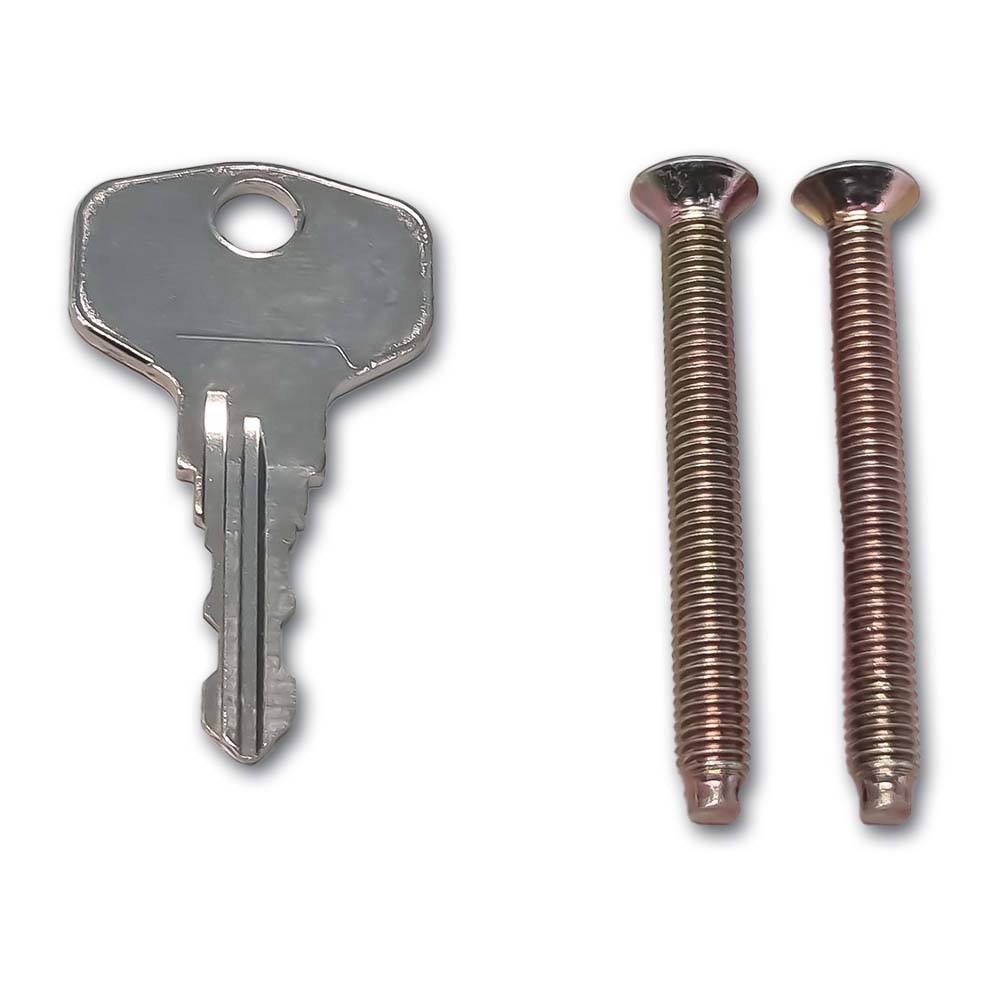

Fenstergriff von Schüco aus dem Corona CT 70 System in weißOriginal Schüco FenstergriffTechnische Daten:Beschlagssystem: Schüco SystembeschlagFensterprofilsystem: Corona CT 70Baujahre: 2000 - 2003Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägenfür alle Öffnungsarten DIN links und DIN rechts verwendbarabschließbar in Kipp-  und VerschlußstellungVerschraubungsabstand: 43 mminkl. 1 Schlüssel und 2 SchraubenArtikelnummer: 234504 als Alternative zu: 98050065 oder 234528Farbe: weiß (RAL 9016)

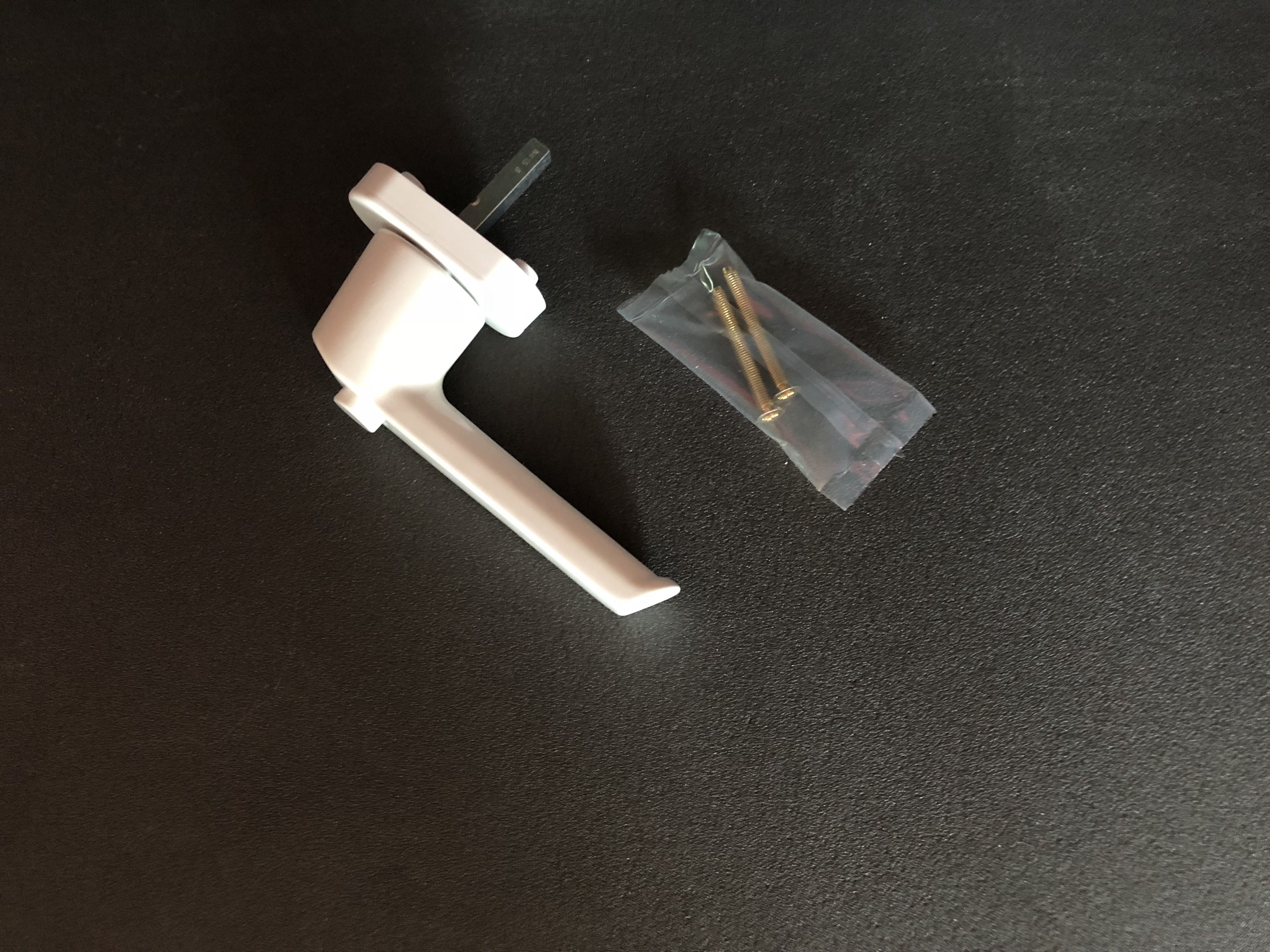

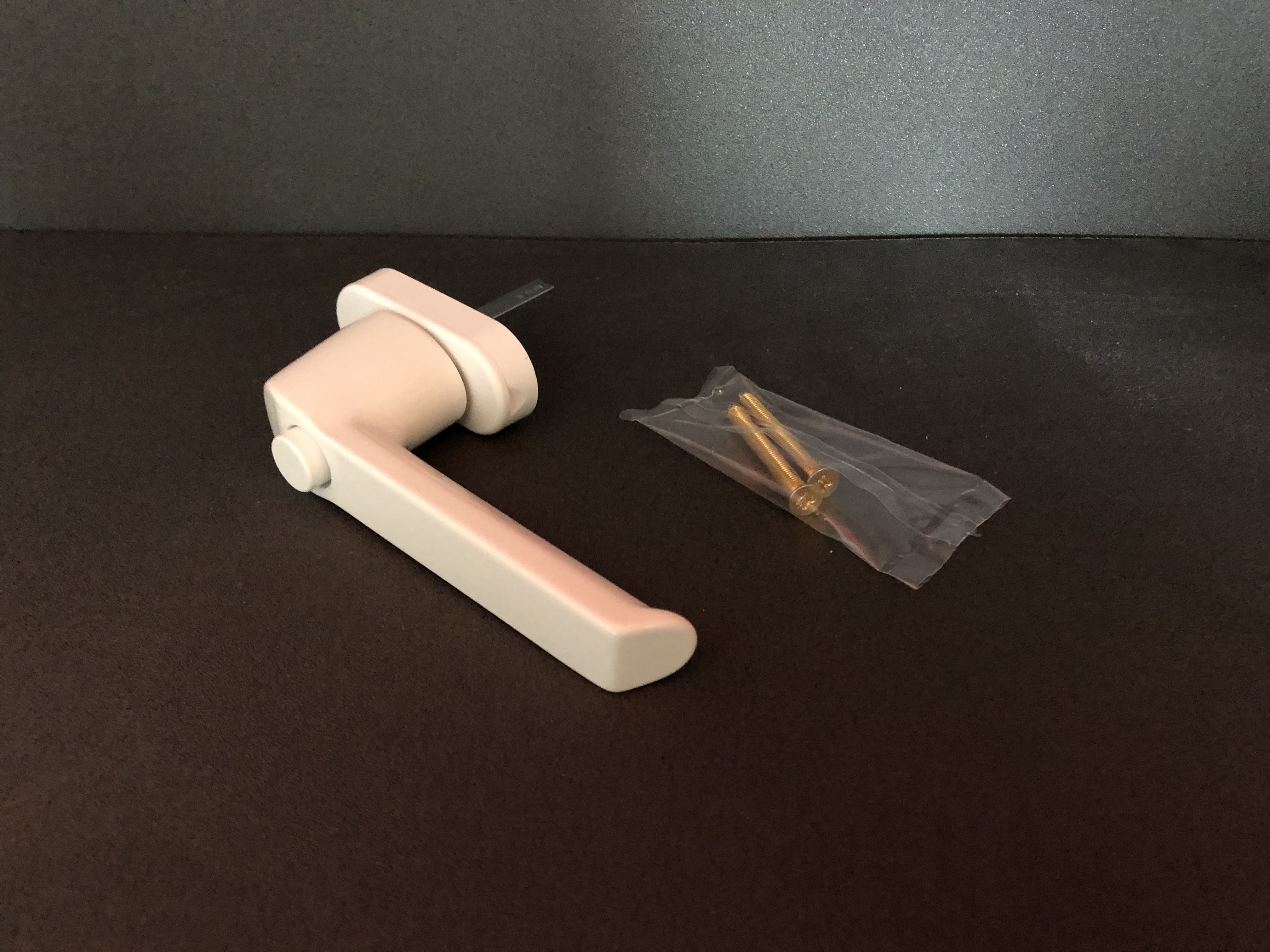

Schüco Fenstergriff mit SperrtasteOriginal Schüco Fenstergriff.Handhebel für Kunststofffenster und Balkontüren.Zur Betätigung des Fenstergriffes muss die Sperrtaste gedrückt werden!Technische Daten:Besonderheit: SperrtasteBetätigung von Dreh-, Drehkipp- und Kipp-Beschlägenlinks und rechts öffnendArtikelnummer: 23 46 06Farbe: weiß zu verwenden mit Kammergetriebe 253967/Folgenr.: 287272 Reparatur: Fenstergriff in die Waagerechte bringen; Abdeckkappe anheben und zur Seite drehen; Schrauben lösen und Griff herausziehen. Einbau in umgekehrter Reihenfolge.

„Handhebel SCHÜCO in weiß“Original Schüco Fenstergriff.Handhebel für Kunststofffenster und Balkontüren•    Beschlagsystem: Schüco Vartan / Schüco Riegelstangenbeschlag•    Profilsystem: Schnicks AS / Schnicks MF / System M+A / System AS•    Einbauzeitraum: 1990 – 1995•    Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägen•    links und rechts öffnend•    Abmessung Griffgetriebe (mit Abdeckkappe): 108 x 44 x 17,5 mm•    Verschraubungsabstand: 25 x 95 mm•    Grifffräsung im Flügelrahmen: 6,1 x 88 mm•    Lieferumfang: Fenstergriff (Getriebe-Handhebel), inkl. 2 Stück Spreizdübel (am Griffgetriebe vormontiert), 4 Stück BefestigungsschraubenNur für "nach innen öffnende" FensterflügelArtikelnummer: 98050183 als Alternative zu 214338Farbe: weißReparatur: Fenstergriff in die Waagerechte bringen; Abdeckkappe anheben und zur Seite drehen; Schrauben lösen und Griff herausziehen. Einbau in umgekehrter Reihenfolge.

Fenstergriff - Schüco Riegelstangenbeschlag & Schüco Beschlag 2000 / Profilsystem Schnicks & Kammergetriebe mit Fehlbediensperre Fenstergrif: Zur Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägen Farbe Braun Für alle Öffnungsrichtungen (links und rechts öffnend) Original Schüco Ersatzteil Beschlagsystem: Schüco Riegelstangenbeschlag & Schüco Beschlag 2000 Profilsystem: Schnicks Baujahr: 1995 - 1999 Befestigungsabstand: 22,7 mm Griffrosettenfräsung: 17 x 39,9 mm Kammergetriebe mit Fehlbediensperre: Überträgt die Bewegung des Fenstergriffs auf die Riegelstange Für alle Öffnungsrichtungen (links und rechts öffnend) Original Schüco Ersatzteil Beschlagsystem: Schüco Riegelstangenbeschlag & Schüco Beschlag 2000 Profilsystem: Schnicks Baujahr: 1995 - 1999 Getriebelänge: 143 mm Verschraubungsabstand: 22,7 mm Abstand zwischen den Einhängepunkten: 130 mm

SCHÜCO Rosette für Steckgriff M&A Original Schüco Beschlagsteil Bezeichnung: SCHÜCO Rosette für Steckgriff M&A Artikelnummer: 21 49 03 Größe: Durchmesser 43mm Gewicht: 11 kg Baujahre: 1995-1999 Farbe: Weiß Material: Kunststoff   Sonstiges:  Griffaufnahme für den Steckgriff und Steckgriff abschließbar                   (nicht geeignet für Steckgriff mit Sperrtaste)

SCHÜCO Rosette für Steckgriff M&AOriginal Schüco BeschlagsteilTechnische Daten:Bezeichnung: SCHÜCO Rosette für Steckgriff M&AArtikelnummer: 21 49 04Größe: Durchmesser 43mmGewicht: 11 kgBaujahre: 1995-1999Farbe: BraunMaterial: KunststoffSonstiges: Griffaufnahme für den Steckgriff und Steckgriff abschließbar (nicht geeignet für Steckgriff mit Sperrtaste)

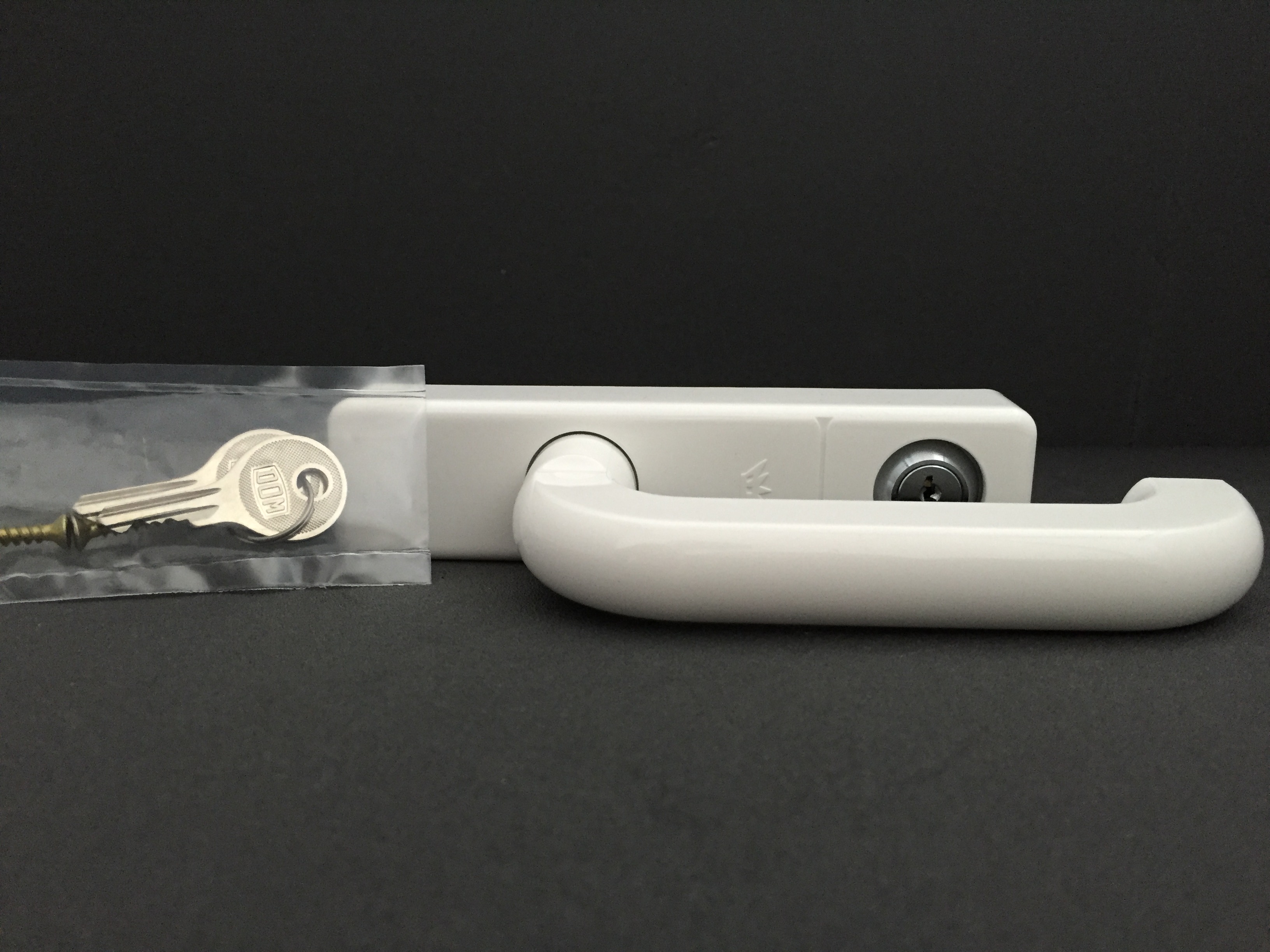

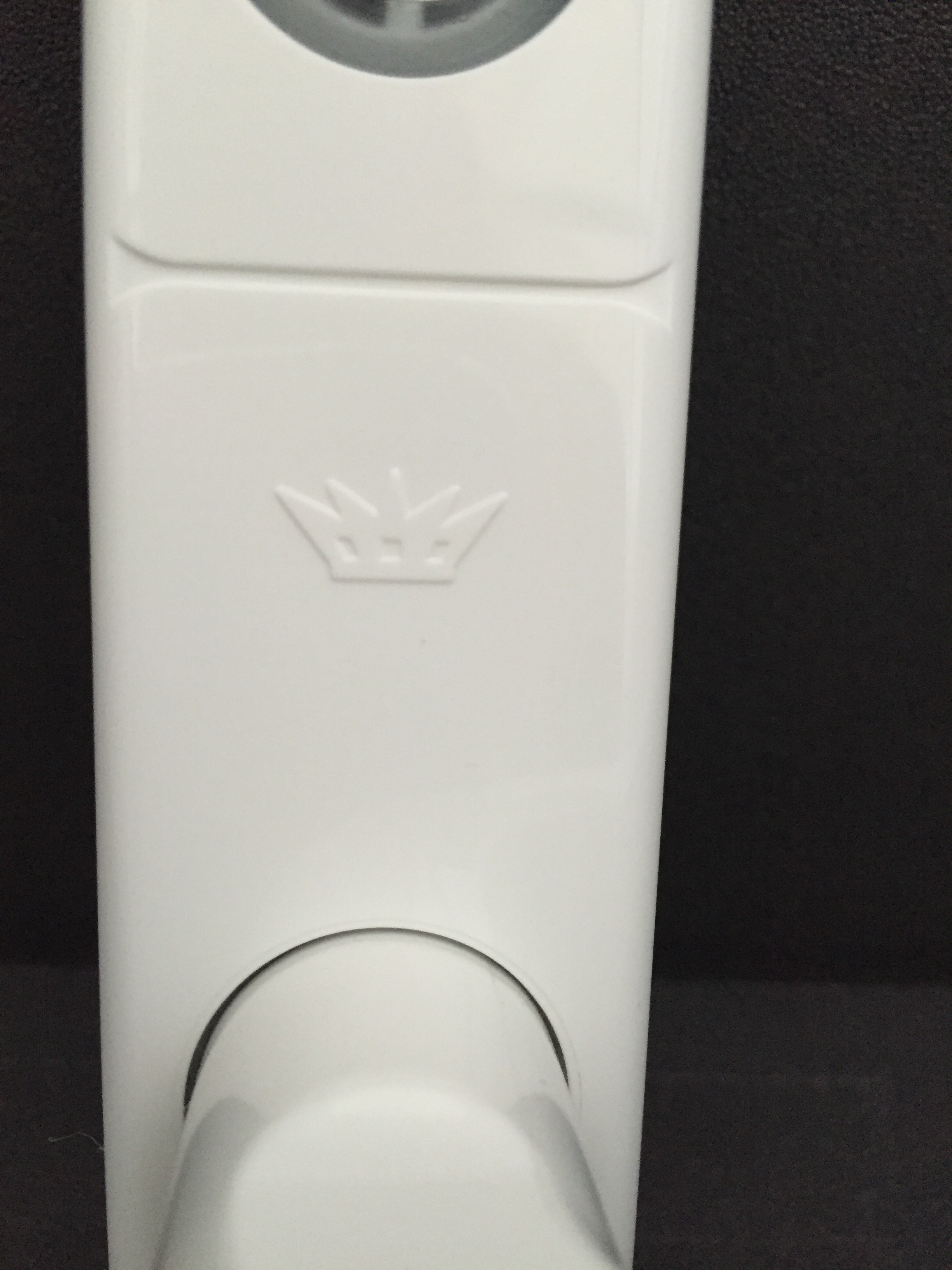

SCHÜCO M&A Handhebel abschließbar rechts Original Schüco Fenstergriff   Bezeichnung: SCHÜCO M&A Handhebel abschließbar rechts Artikelnummer: 21 45 78 Größe: Rosette 148x35mm (l x b) ; Handhebel 137x18mm (l x b) Lochabstand: 91mm Baujahre: 1990 - 1995 Farbe: Weiß Material: Kunststoff Beschlagssysteme: Schüco Riegelstangenbeschlag Fensterprofilsystem: Schnicks AS und Schnicks MF / System M+A und System AS   Sonstiges: Betätigung von Dreh-, Drehkipp- und Kipp- Beschlägen                    Rechts öffnend (Bänder befinden sich rechts und Griff befindet sich links)                    Inkl. 2 Schlüsseln   <span "arial","sans-serif";'="">

SCHÜCO M&A Handhebel abschließbar rechts Original Schüco Fenstergriff   Bezeichnung: SCHÜCO M&A Handhebel abschließbar rechts Artikelnummer: 21 45 78 Größe: Rosette 148x35mm (l x b) ; Handhebel 137x18mm (l x b) Lochabstand: 91mm Baujahre: 1990 - 1995 Farbe: Weiß Material: Kunststoff Beschlagssysteme: Schüco Riegelstangenbeschlag Fensterprofilsystem: Schnicks AS und Schnicks MF / System M+A und System AS   Sonstiges: Betätigung von Dreh-, Drehkipp- und Kipp- Beschlägen                    Rechts öffnend (Bänder befinden sich rechts und Griff befindet sich links)                    Inkl. 2 Schlüsseln   <span "arial","sans-serif";'="">

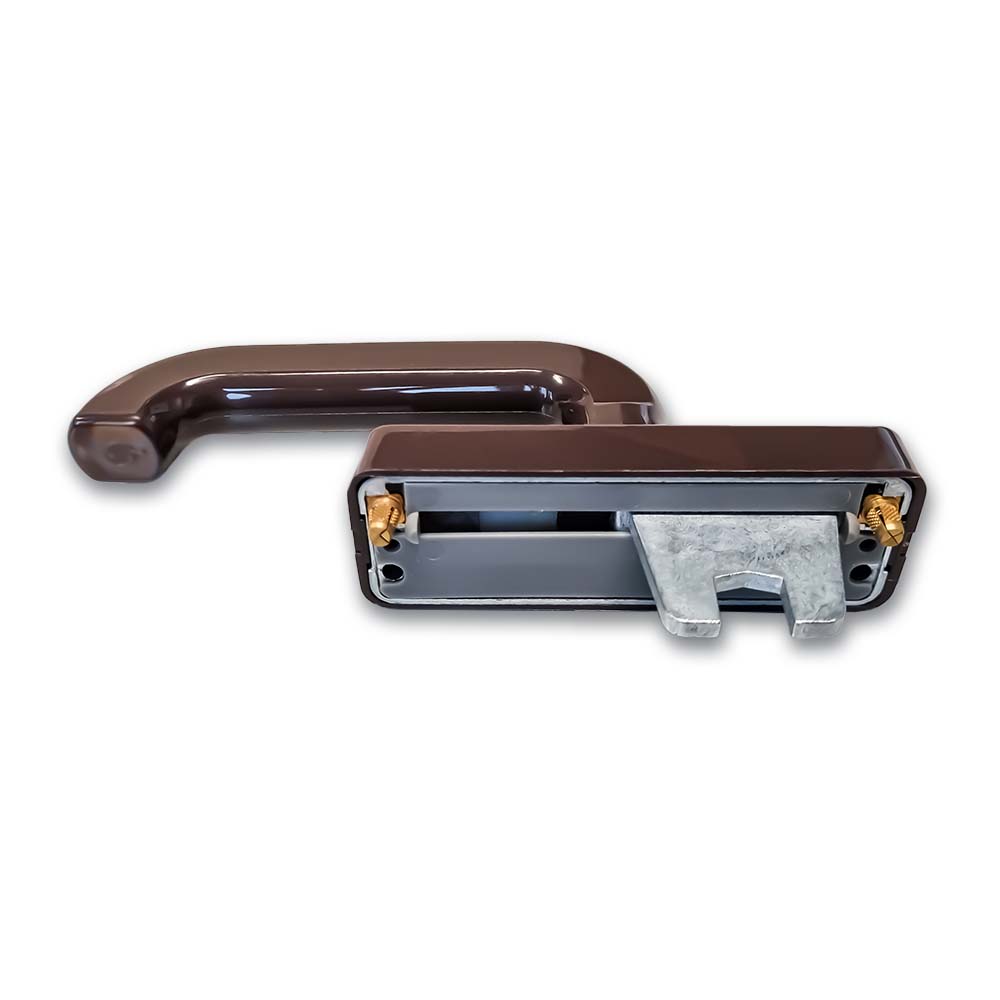

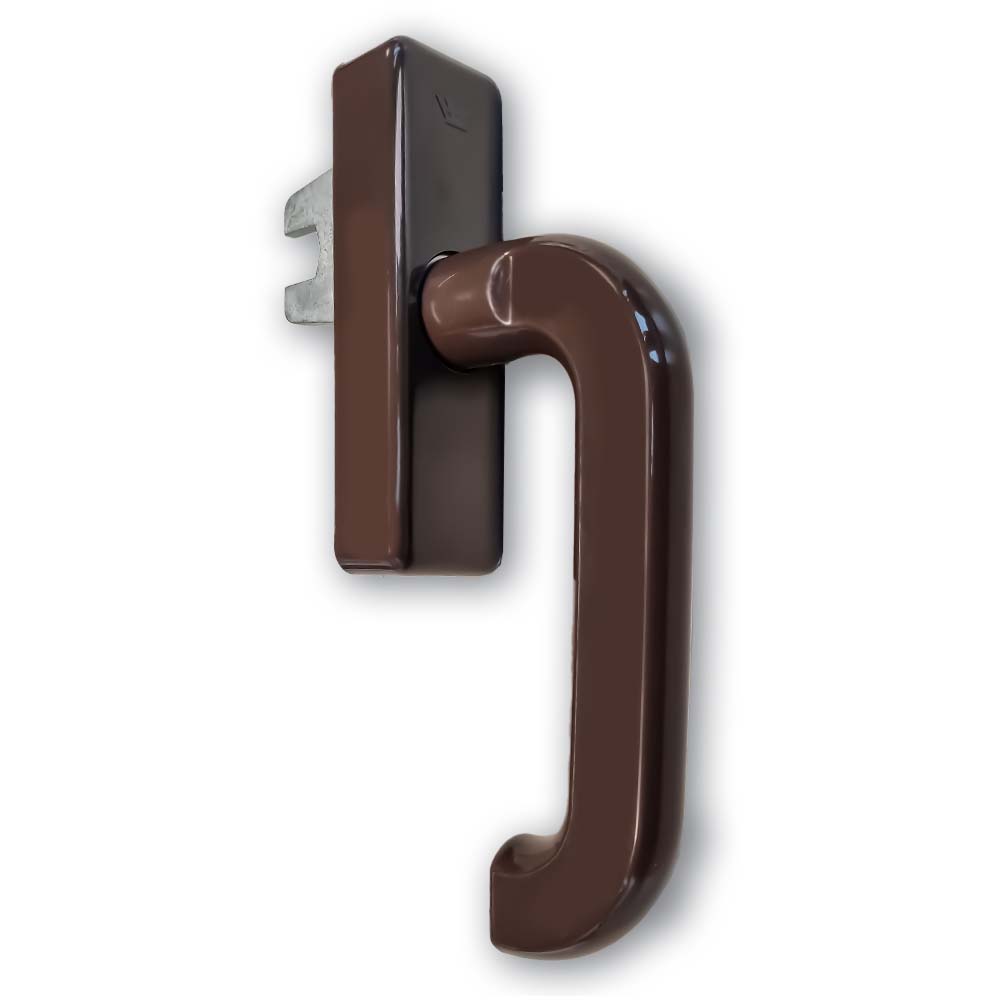

SCHÜCO M&A HandhebelOriginal Schüco FenstergriffTechnische Daten:Bezeichnung: SCHÜCO M&A HandhebelArtikelnummer: 214557Größe: Rosette 110x35mm (länge x breite) ; Handhebel 130,7 x 18mm (Länge x Breite)Lochabstand: 95 mmGewicht: 252 gBaujahre: 1989 - 1994Farbe: braunMaterial: KunststoffBeschlagssysteme: Schüco RiegelstangenbeschlagFensterprofilsystem: Schnicksfür alle Öffnungsrichtungen (links und rechts öffnend)Sonstiges: Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägen ; links und rechts öffnendReparatur: Fenstergriff in die Waagerechte bringen; Abdeckkappe anheben und zur Seite drehen; Schrauben lösen und Griff herausziehen. Einbau in umgekehrter Reihenfolge.

Steckgriff und Kammergetriebe aus dem M&A SystemOriginal Schüco ErsatzteileTechnische Daten:Bezeichnung: SCHÜCO M&A SteckgriffArtikelnummer: 23 42 35Größe: 128x20 (länge x breite)Gewicht: 137 kgBaujahre: 1995-1999Farbe: WeißMaterial: MetallSonstiges:  Zugehörige Rosette 21 49 03 und 21 49 04Reparatur: Griff waagerecht stellen; einen 2,5 mm Imbusschlüssel in das hierfürvorgesehene Loch Getriebe einführen; Druck ausüben und den Griff lösen(ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!);Griff abnehmen; neuen Griff einstecken und einrasten lassen.Dazu passendes Kammergetriebe:Bezeichnung: SCHÜCO Kammergetriebe M&A mit FehlbedienungssperreArtikelnummer: 25 31 36Größe: 143x30mm (länge x breite)Lochabstand: 42mmBaujahre: 1989-1999Farbe: SchwarzMaterial: StahlgussSonstiges: Nachfolger von Artikelnummer 25 31 35Reparatur: Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfürvorgesehene Loch im Getriebe einführen;Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen. Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.

SCHÜCO M&A Steckgriff Original Schüco Fenstergriff Bezeichnung: SCHÜCO M&A Steckgriff Artikelnummer: 23 42 35 Größe: 128x20 (länge x breite) Gewicht: 137 kg Baujahre: 1995-1999 Farbe: Weiß Material: Metall   Sonstiges:  Zugehörige Rosette 21 49 03 und 21 49 04 Reparatur:Griff waagerecht stellen; einen 2,5 mm Imbusschlüssel in das hierfür                   vorgesehene Loch Getriebe einführen; Druck ausüben und den Griff lösen                   (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!);                   Griff abnehmen; neuen Griff einstecken und einrasten lassen.

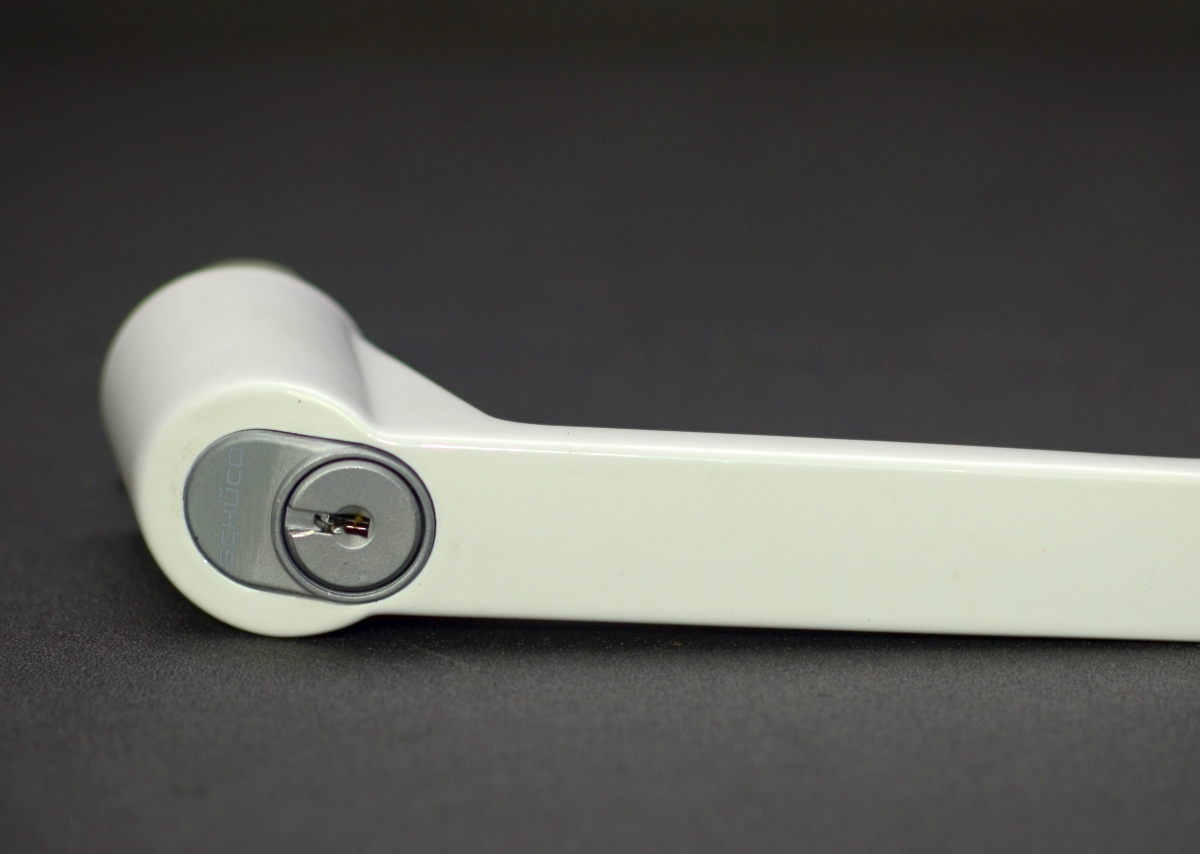

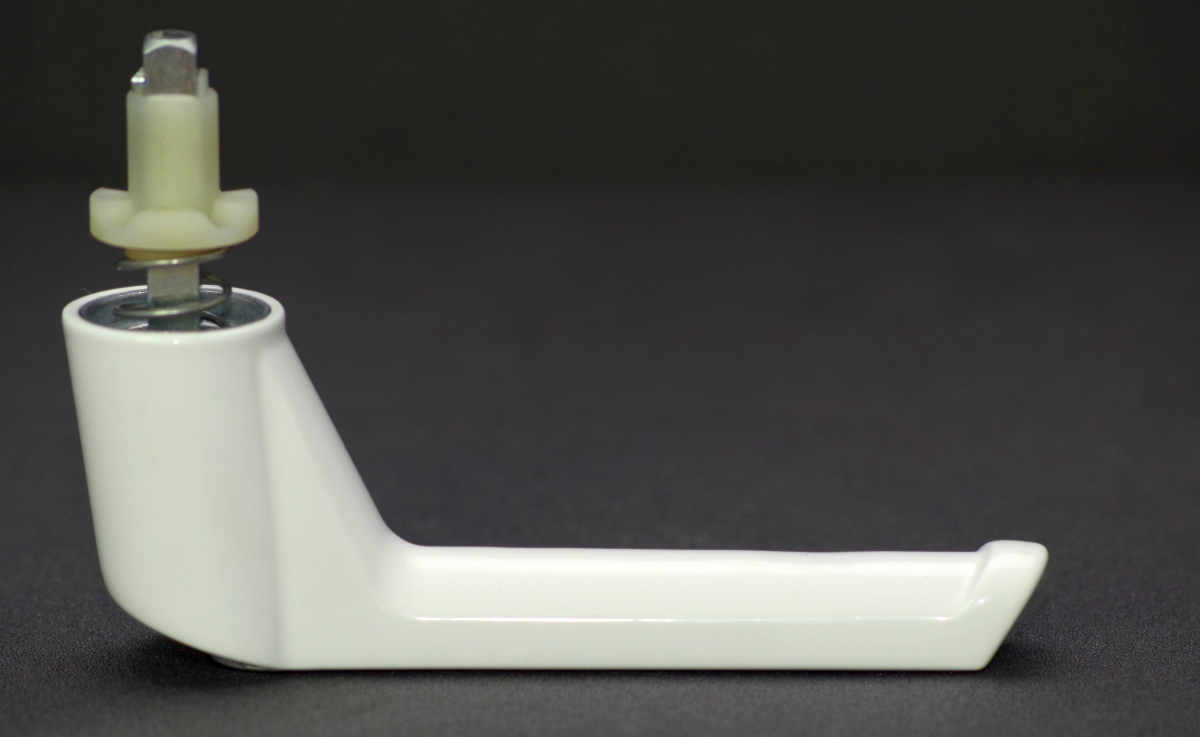

SCHÜCO Steckgriff abschließbar - Schüco Riegelstangenbeschlag & Schüco Beschlag 2000Original Schüco FenstergriffTechnische Daten:Beschlagsystem: Riegelstangenbeschlag & Beschlag 2000Profilsystem: System AS / System M+AZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp- ÖffnungselementenÖffnungsrichtung: DIN Links und DIN Rechts verwendbarNur für "nach innen öffnende" FensterflügelAbschließbar in Kipp- und VerschlussstellungGleichschließendBaujahre: 1994 – 1999Farbe: WeißArtikel Nr.: 254725Lieferumfang: Fenstergriff (Steckgriff) abschließbar, 2 gleichschließende SchlüsselFarbe: WeißMaterial: Metall Sonstiges:  Zugehörige Rosette 21 49 03Reparatur: Griff waagerecht stellen; einen 2,5 mm Imbusschlüssel in das hierfür vorgesehene Loch Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff abnehmen; neuen Griff einstecken und einrasten lassen.

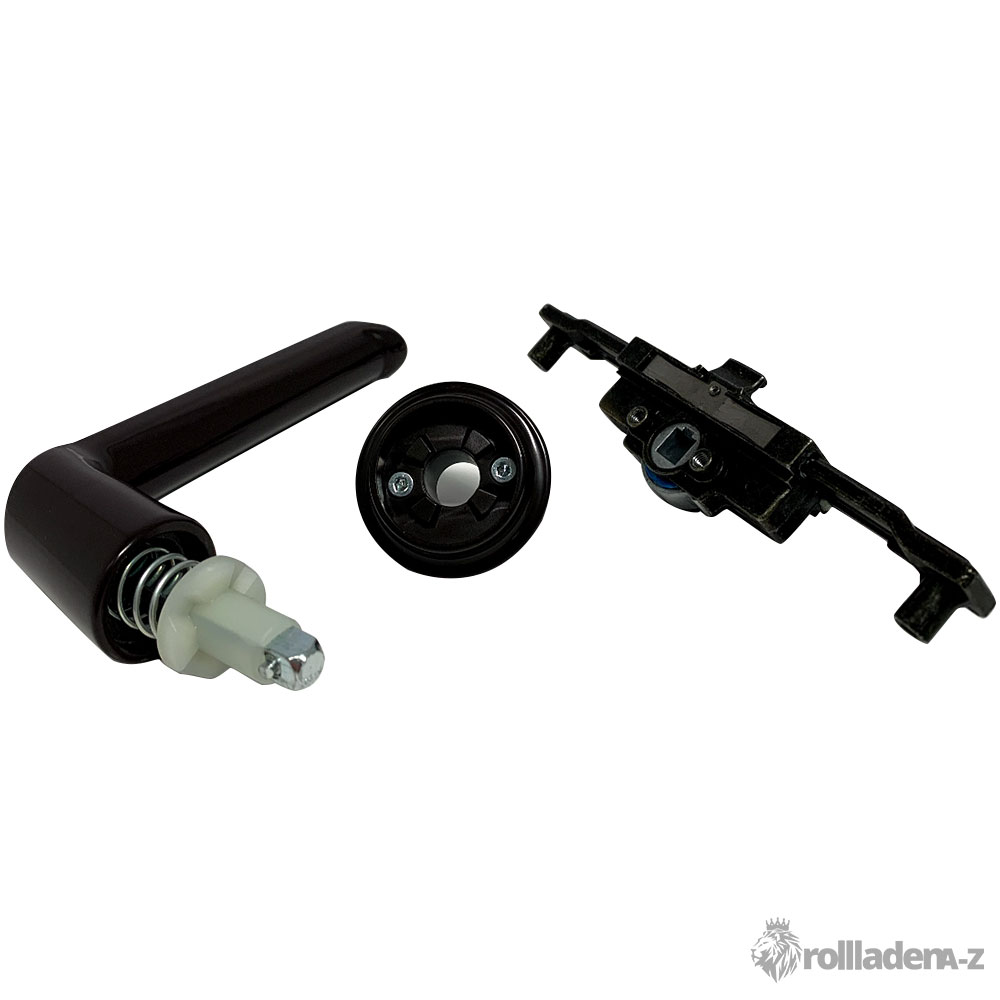

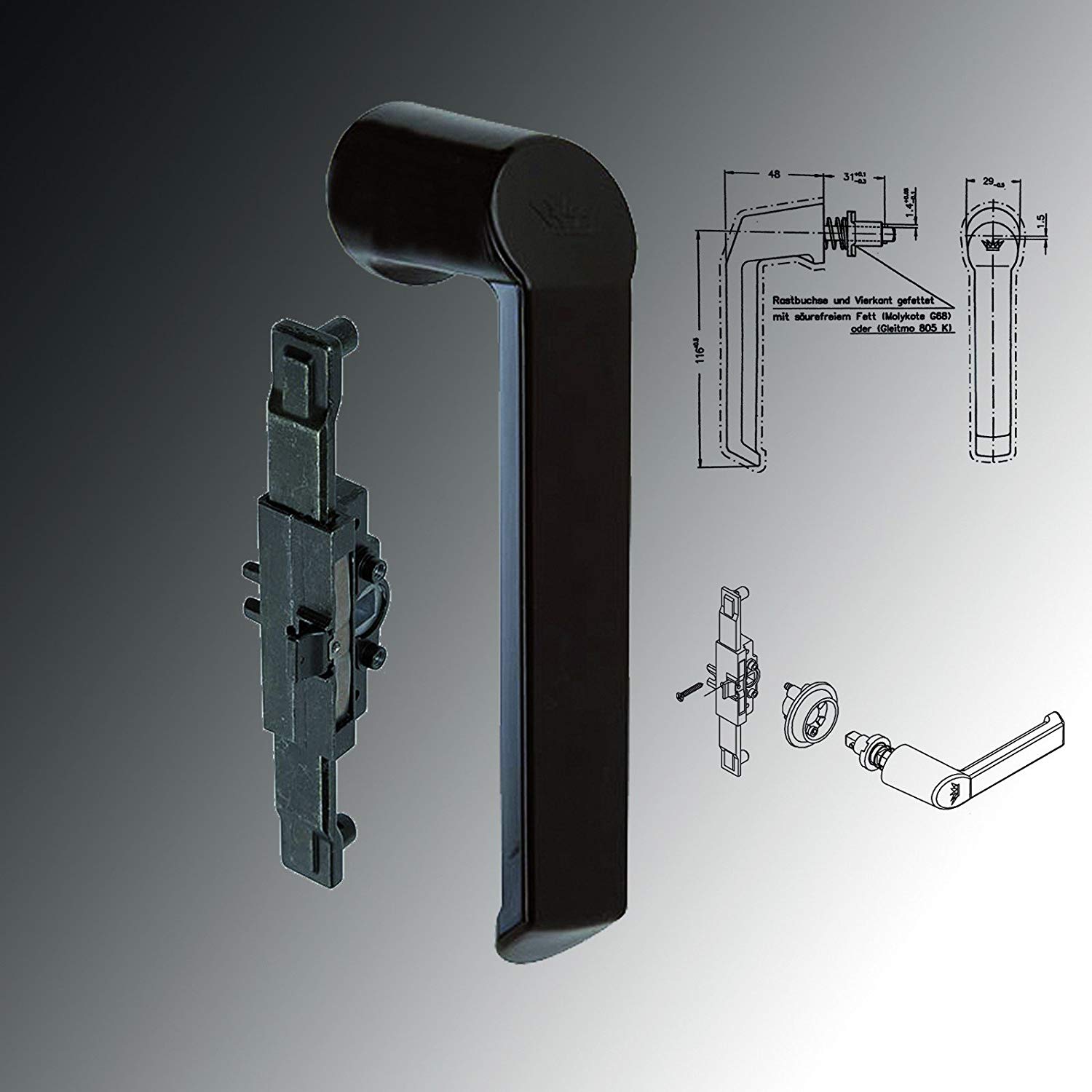

SCHÜCO Reparaturset: Steckgriff, Rosette und Kammergetriebe für KunststofffensterOriginal Schüco ErsatzteileSteckgriff:Artikelnummer: 234235 weiß, 214909 braunGröße: 128x20 (länge x breite)Gewicht: 137 kgBaujahre: 1995-1999Material: MetallRosette:Artikelnummer: 214903 weiß, 214904 braunKammergetriebe:Artikelnummer: 253136Größe: 143x30mm (länge x breite)Lochabstand: 42mmBaujahre: 1989-1999Farbe: SchwarzMaterial: StahlgussSonstiges: Nachfolger von Artikelnummer 253135

„Steckgriff und Kammergetriebe aus dem M&A System“Original Schüco Ersatzteil•    Bezeichnung: SCHÜCO M&A Steckgriff•    Artikelnummer: 23 42 35•    Größe: 128x20 (länge x breite)•    Gewicht: 137 kg•    Baujahre: 1995-1999•    Farbe: Weiß•    Material: MetallSonstiges:  Zugehörige Rosette 21 49 03 und 21 49 04 Reparatur:     Reparatur: Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfürvorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen.   Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge. Dazu passendes Kammergetriebe:•    Bezeichnung: SCHÜCO Kammergetriebe M&A mit Fehlbedienungssperre•    Artikelnummer: 25 31 36•    Größe: 143x30mm (länge x breite)•    Lochabstand: 42mm•    Baujahre: 1989-1999•    Farbe: Schwarz•    Material: StahlgussSonstiges: Nachfolger von Artikelnummer 25 31 35

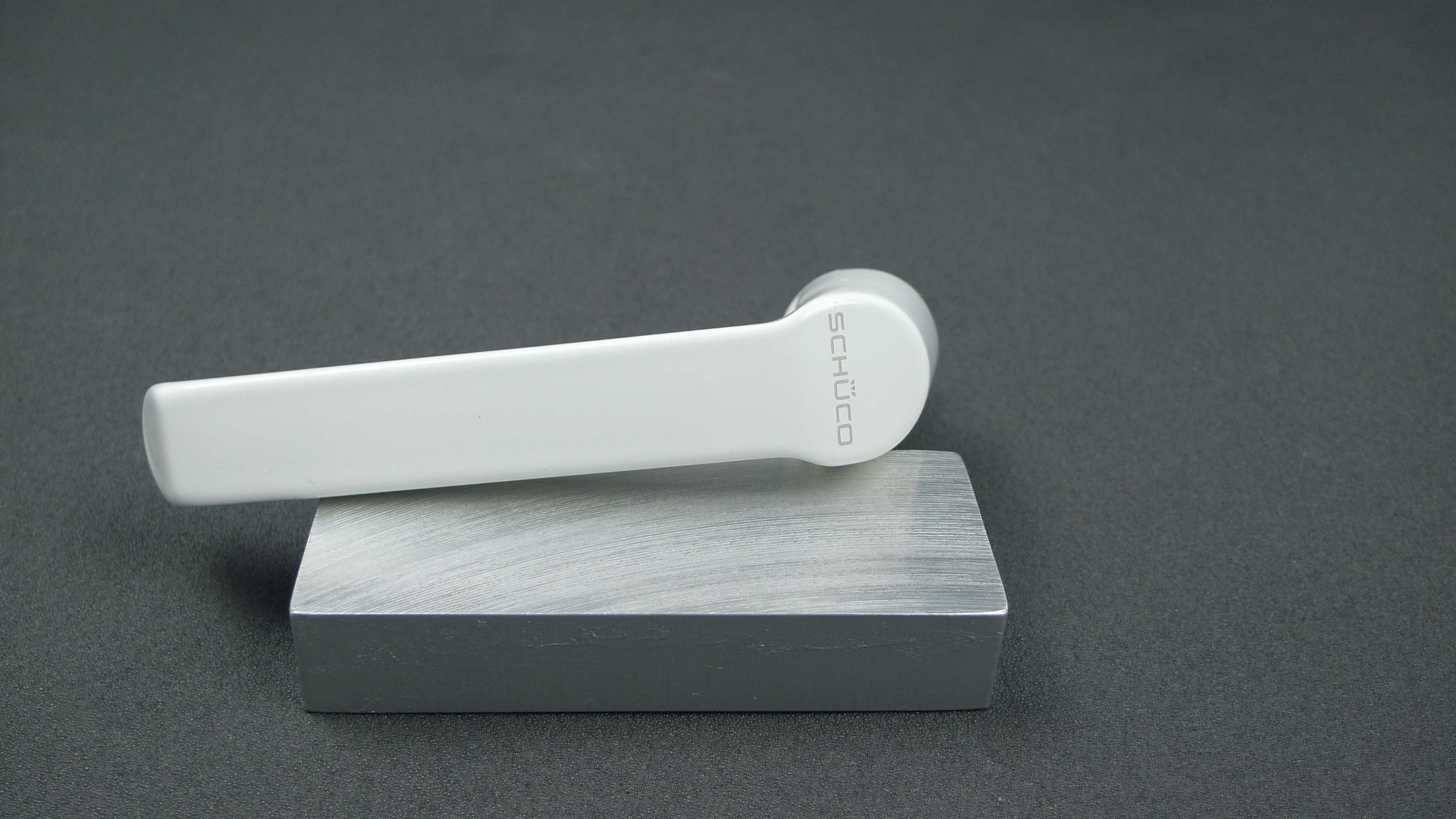

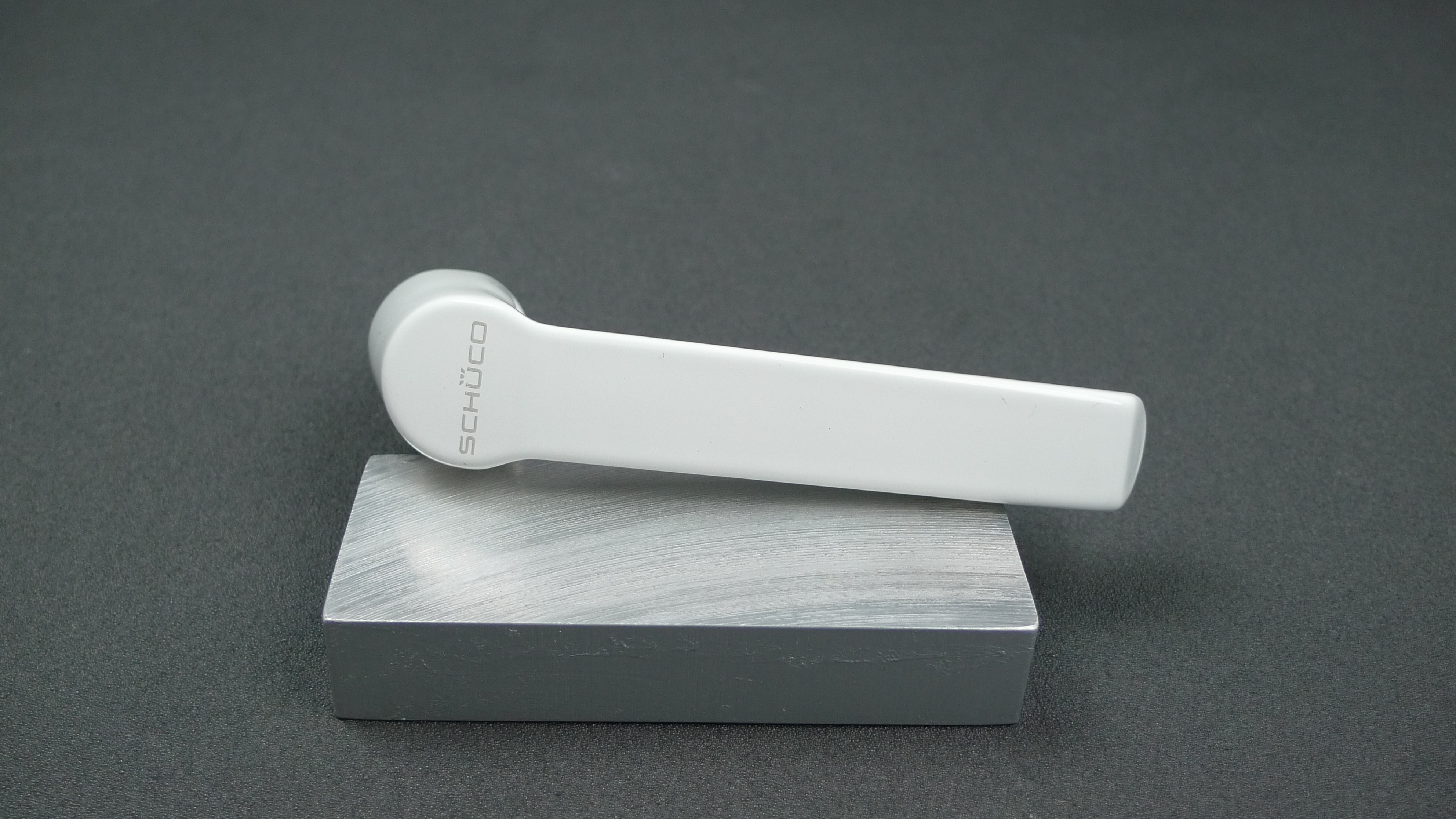

„10x SCHÜCO M&A Steckgriff“Original Schüco Fenstergriff:    Bezeichnung: SCHÜCO M&A Steckgriff    Artikelnummer: 23 42 35    Größe: 128x20 (länge x breite)    Gewicht: 137 g    Baujahre: 1995-1999    Farbe: Weiß    Material: Metall Sonstiges:      Zugehörige Rosette 21 49 03 und 21 49 04Reparatur:     Griff waagerecht stellen; einen 2,5 mm Imbusschlüssel in das hierfürvorgesehene Loch Getriebe einführen; Druck ausüben und den Griff  lösen                 (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff abnehmen; neuen Griff einstecken und einrasten lassen.

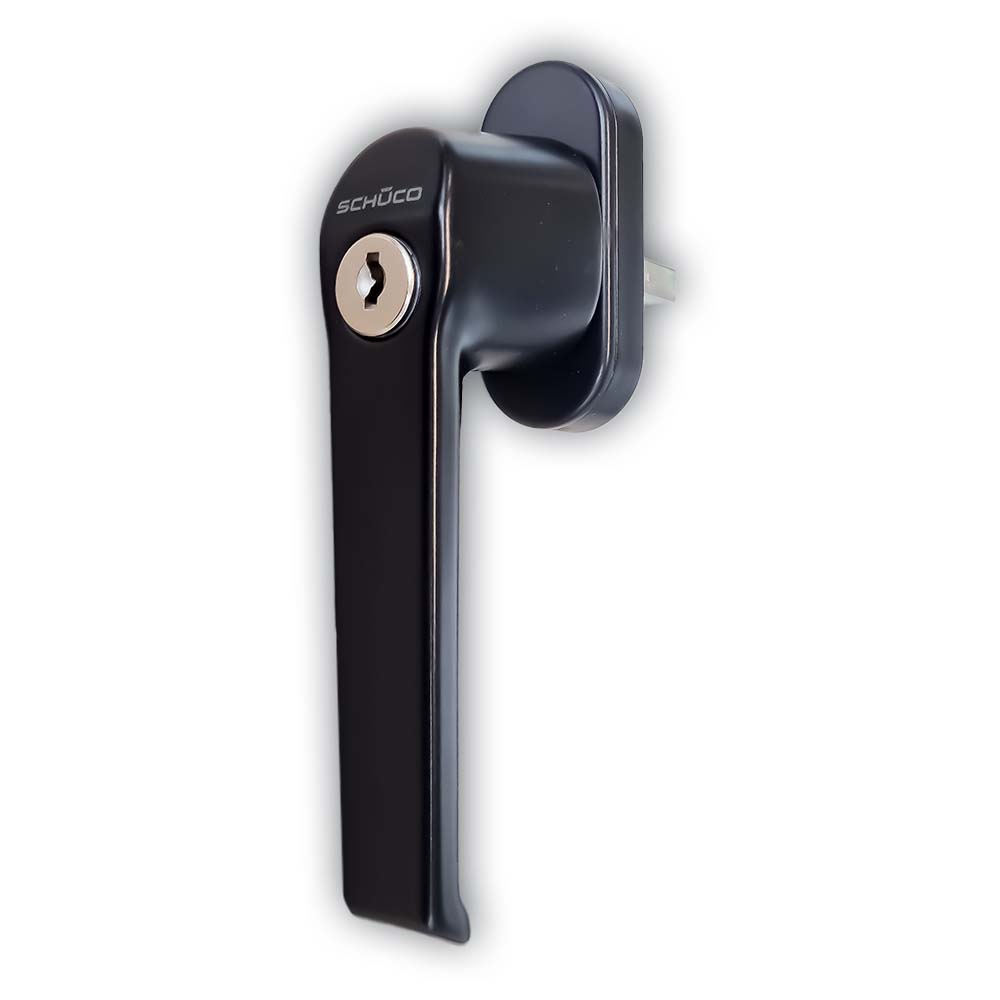

„Fenstergriff von SCHÜCO abschließbar“Original Schüco Fenstergriff.Handhebel für Kunststofffenster und Balkontüren•    Beschlagssysteme: VarioTec - Euro Beschlag•    Fensterprofilsystem: CT 70•    Baujahre: bis heute•    Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägen•    links und rechts öffnend•    Befestigungsabstand: 43mm•    Vierkant: 7mm•    Einsatz bei RC 2•    abschließbar in Kipp- und Verschlussstellung•    verhindert im geschlossenen Zustand jegliche BetätigungDer Fenstergriff erfüllt bei sachgerechtem Einbau in Verbindung mit dem passenden Fensterelementen die Anforderungen der Widerstandsklassen RC 1-6. Ein Abreißen oder Abbrechen des Fenstergriffs vom Rosettenkörper wird bis zu einem Drehmoment von 100 NM verhindert.Artikelnummer: 25 49 01 weiß, 254902 schwarz, 254903 edelstahl-lookFarbe: weiß, schwarz, edelstahl Reparatur: Fenstergriff in die Waagerechte bringen; Abdeckkappe anheben und zur Seite drehen; Schrauben lösen und Griff herausziehen. Einbau in umgekehrter Reihenfolge.
