Kammergetriebe

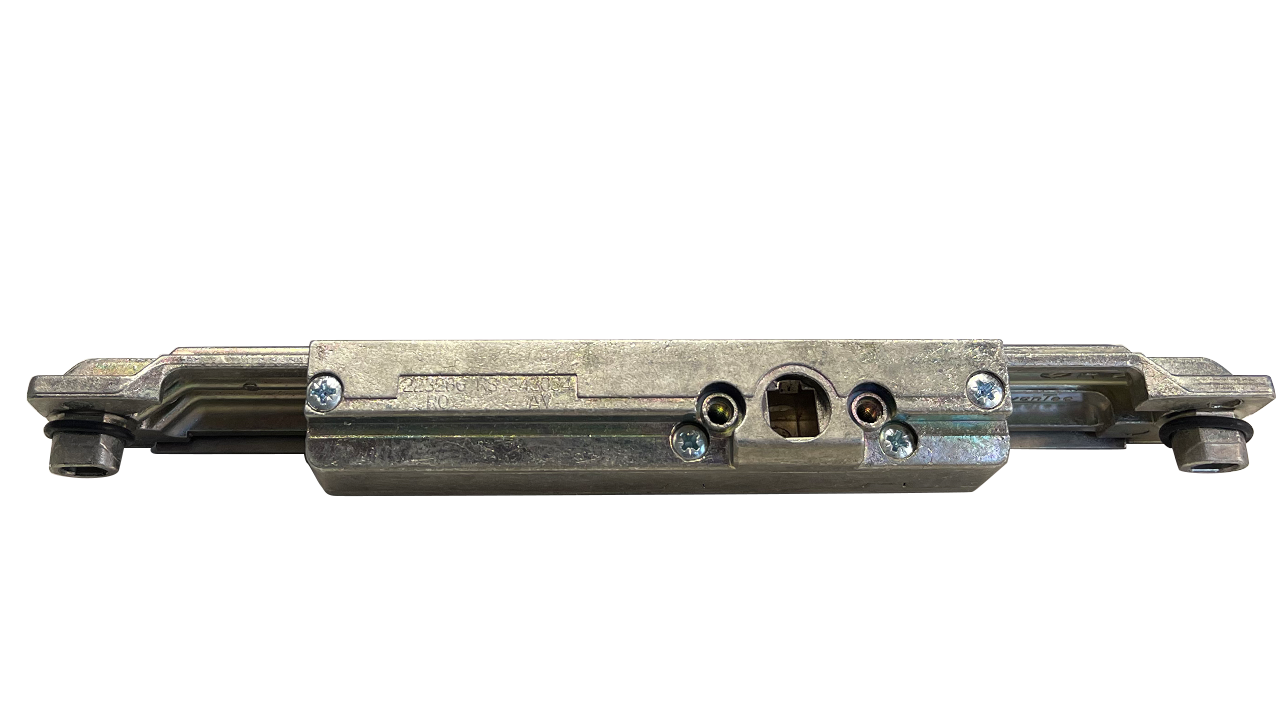

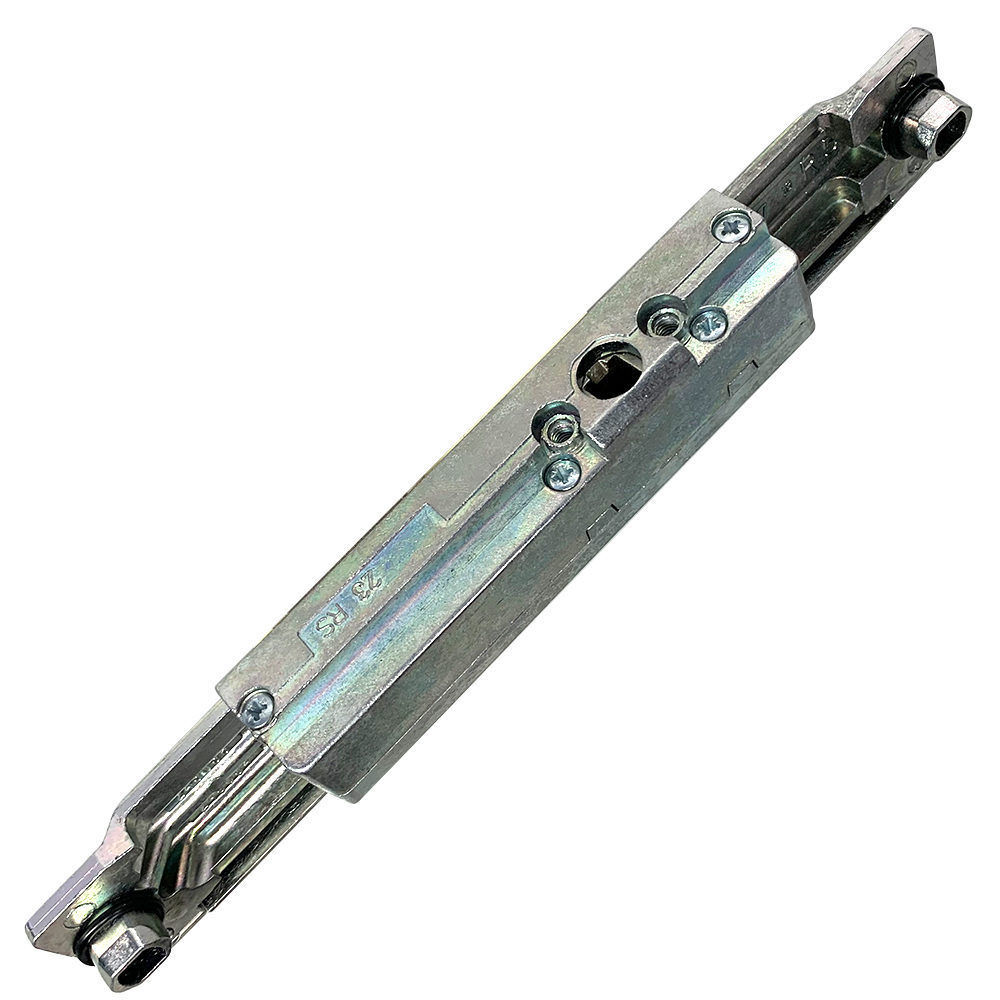

„Kammergetriebe rechts von SCHÜCO für Aluminiumfenstersysteme.“ Kammergetriebe mit 23 mm Schraubabstand für Dreh-, Drehkipp-, Kipp-, Stulp Öffnungselemente – Schüco Systembeschlag / Profilsystem Royal S, AWS und AvanTec       Zur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenÖffnungsrichtung: Für Öffnungsrichtung DIN Links und DIN Rechts verwendbarOriginal Schüco ErsatzteilBeschlagsystem: Royal S und AWS & AvanTecFensterprofilsystem: Royal S und AWSBaujahre: Royal S ab 1993 bis 2007, AWS & AvanTec ab 2005Farbe: SilberVerpackungseinheit: 1 StückArt.-Nr. 243033 und 243034 (Nachfolgerartikel für 223285 und 223286) Kurzanleitung:Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfür vorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen.Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.

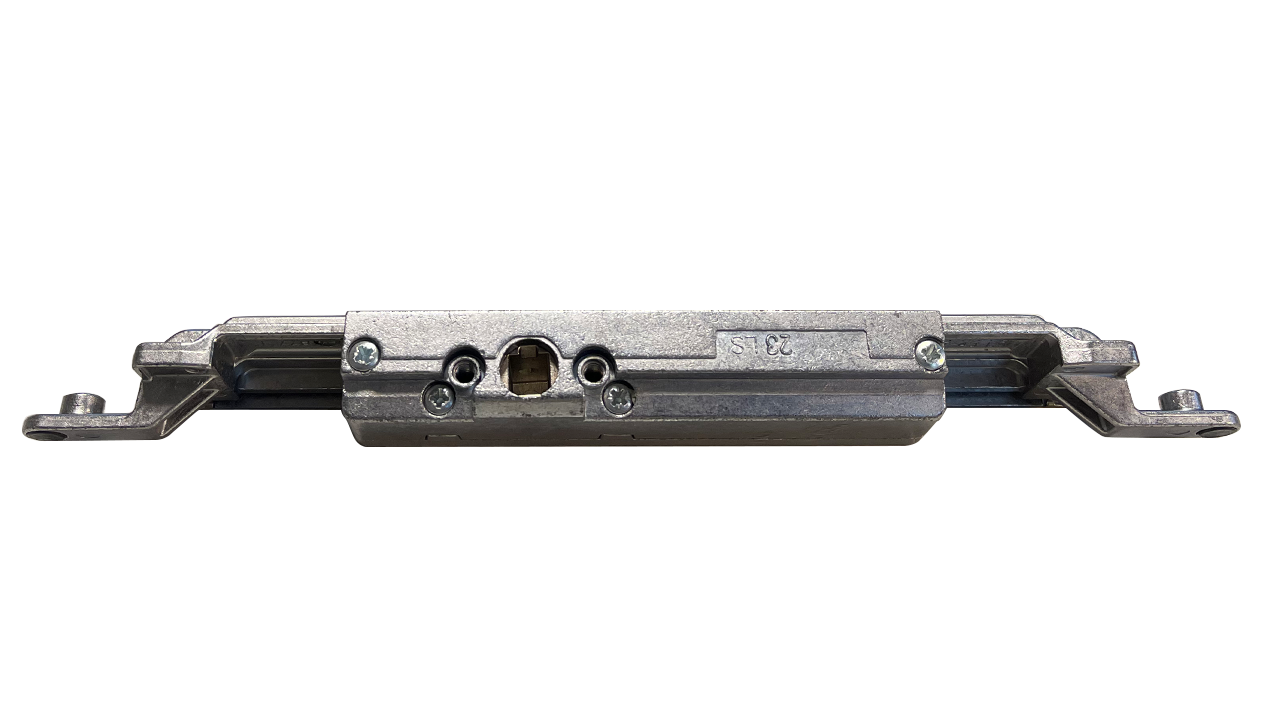

Kammergetriebe 23mm Simply Smart linksOriginal Schüco ErsatzteilZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts öffnendTechnische Daten:Beschlagsystem: Schüco AvanTec SimplySmartBaujahre: ab 2013Farbe: SilberArt.-Nr. 277033, 277035Empfehlung: Benutzung von Aushebe-Werkzeug und DemontagezangeMit der Demontagezange Art. 289454 können die montierten Riegelstangen SimplySmart aus der Beschlagnut entfernt werden.Mit dem Aushebewerkzeug Art. 289431 können bereits montierte Schließrollen aus der SimplySmart Riegelstange demontiert werden

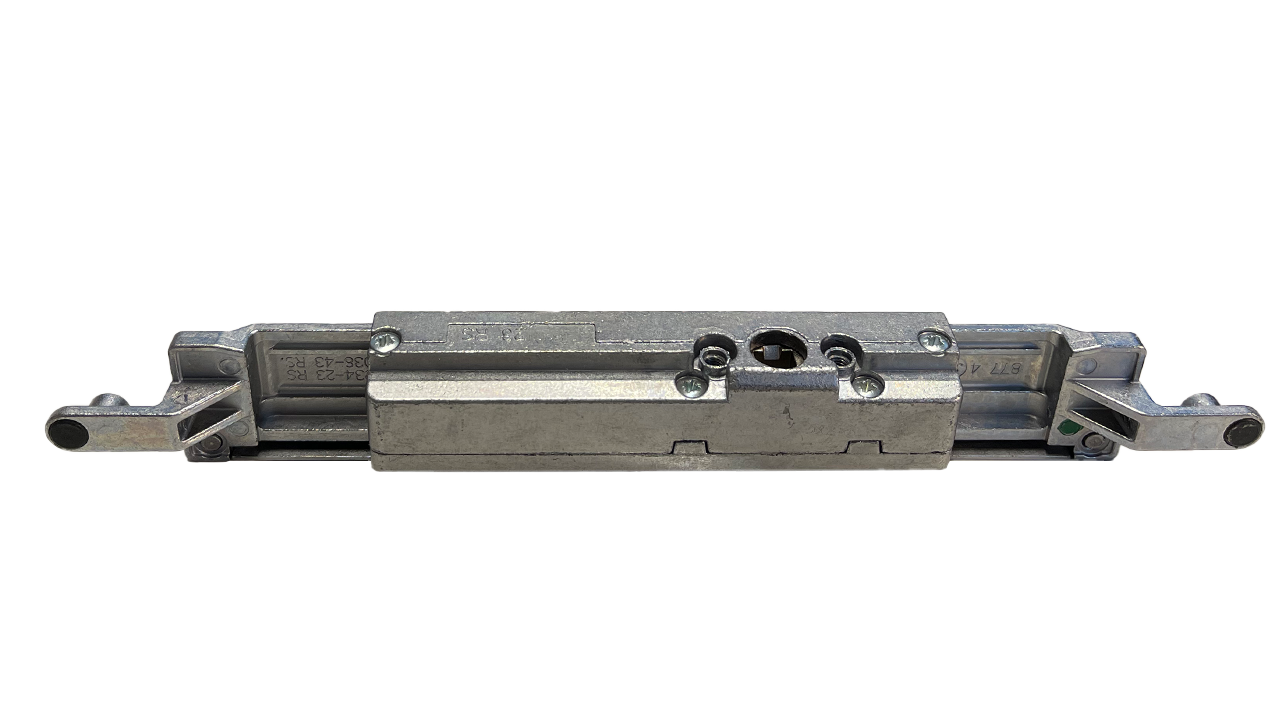

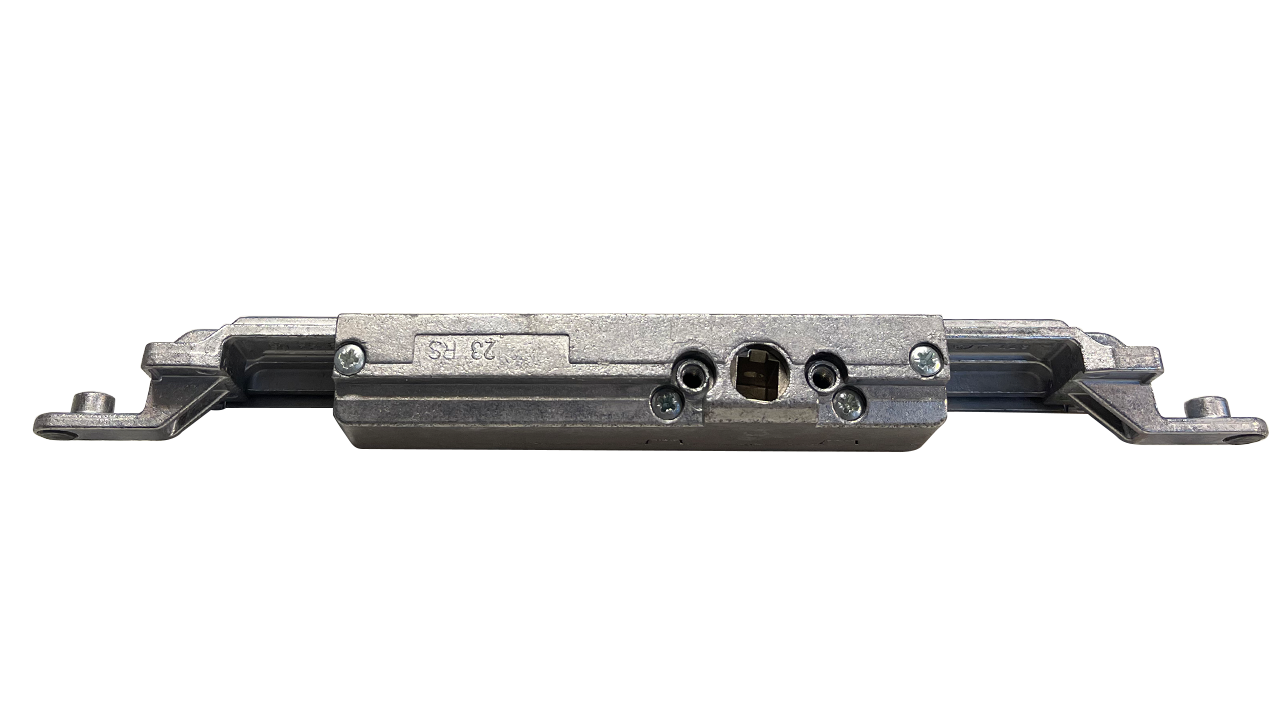

Kammergetriebe 23mm Simply Smart rechtsOriginal Schüco ErsatzteilZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts öffnendTechnische Daten:Beschlagsystem: Schüco AvanTec SimplySmartBaujahre: ab 2013Farbe: SilberArt.-Nr. 277034, 277036Empfehlung: Benutzung von Aushebe-Werkzeug und DemontagezangeMit der Demontagezange Art. 289454 können die montierten Riegelstangen SimplySmart aus der Beschlagnut entfernt werden.Mit dem Aushebewerkzeug Art. 289431 können bereits montierte Schließrollen aus der SimplySmart Riegelstange demontiert werden

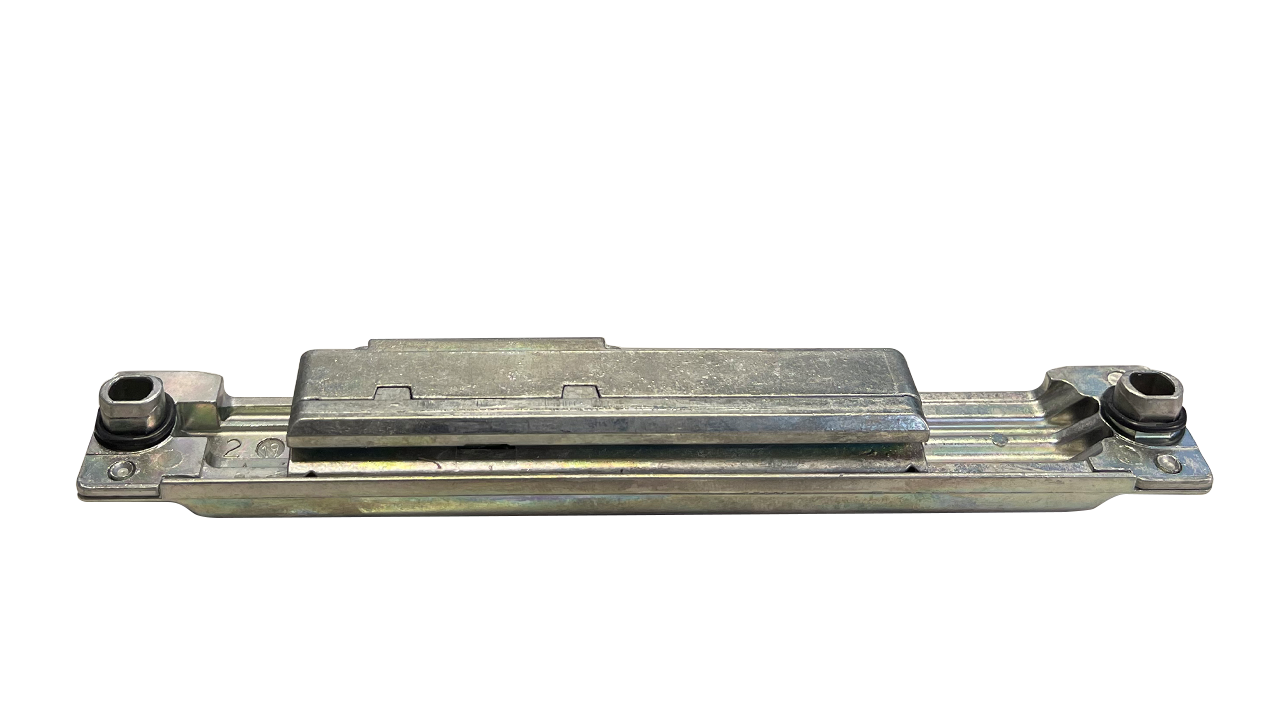

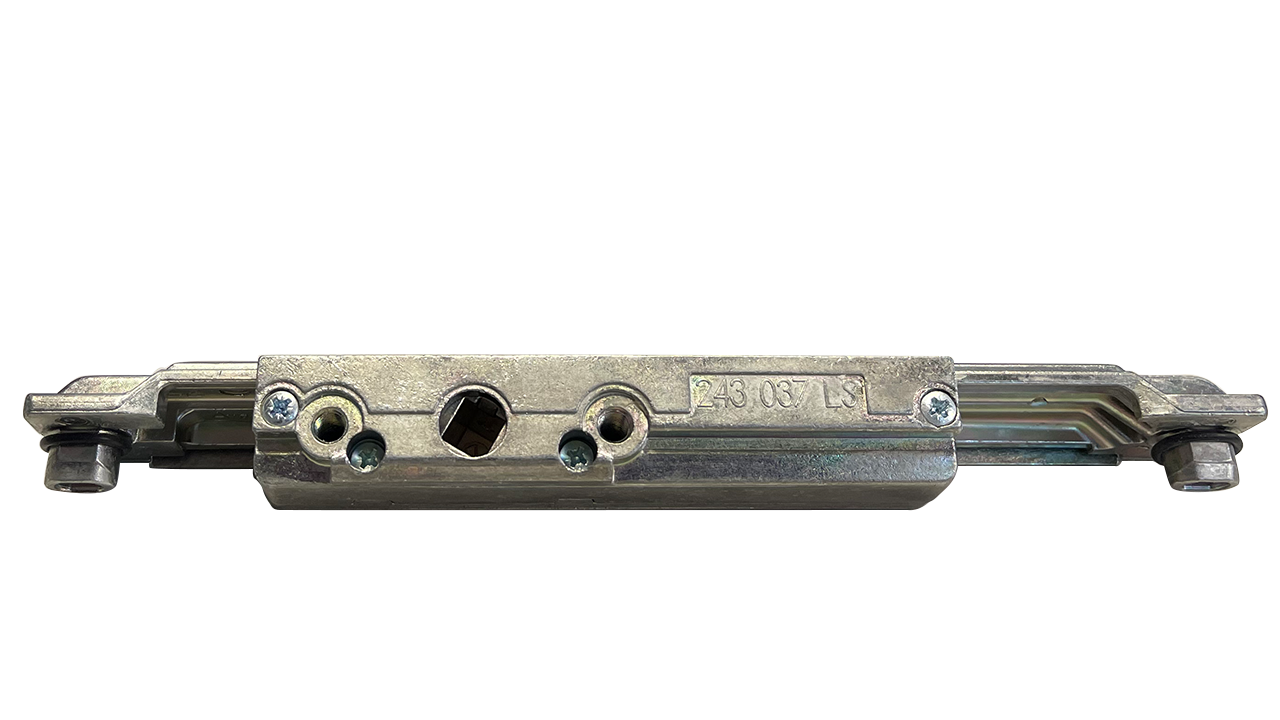

SCHÜCO Kammergetriebe mit 43 mm SchraubabstandOriginal Schüco Kammergetriebe Produktinformationen "Schüco Kammergetriebe 43mm links" Für die Schüco-Modellserien Royal S & AWS/Avantec.Baujahre: Verwendung bei Royal S 1993-2007 ; bei AWS/Avantex ab 2005Technische Daten:Bezeichnung: SCHÜCO KammergetriebeArtikelnummer: 243037 oder 275039Schraubabstand: 43 mmGewicht: 252 gBaujahre: 1993 - 2007 Royal SBaujahre: ab 2005 AWS und AvanTecFarbe: silberMaterial: MetallBeschlagssysteme: Schüco Royal S und AWS & AvanTecFensterprofilsystem: Royal S und AWSBetätigung von Dreh-, Drehkipp- und Kipp-BeschlägenÖffnungsrichtung: DIN LinksNachfolgeartikel für Art. 219899Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfür vorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen.Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.

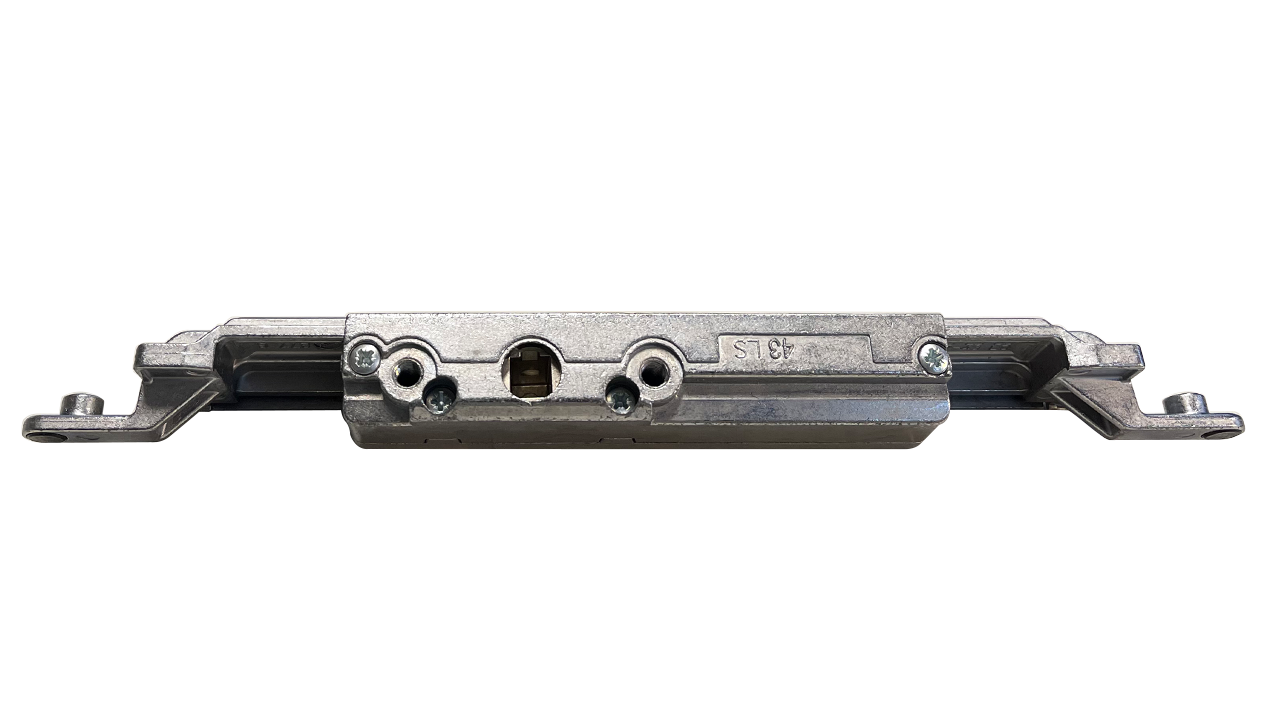

Kammergetriebe 43mm Simply Smart linksOriginal Schüco ErsatzteilZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts öffnendBeschreibung:Beschlagsystem: Schüco AvanTec SimplySmartBaujahre: ab 2013Farbe: SilberArt.-Nr. 277037, 277039Empfehlung: Benutzung von Aushebe-Werkzeug und DemontagezangeMit der Demontagezange Art. 289454 können die montierten Riegelstangen SimplySmart aus der Beschlagnut entfernt werden.Mit dem Aushebewerkzeug Art. 289431 können bereits montierte Schließrollen aus der SimplySmart Riegelstange demontiert werden

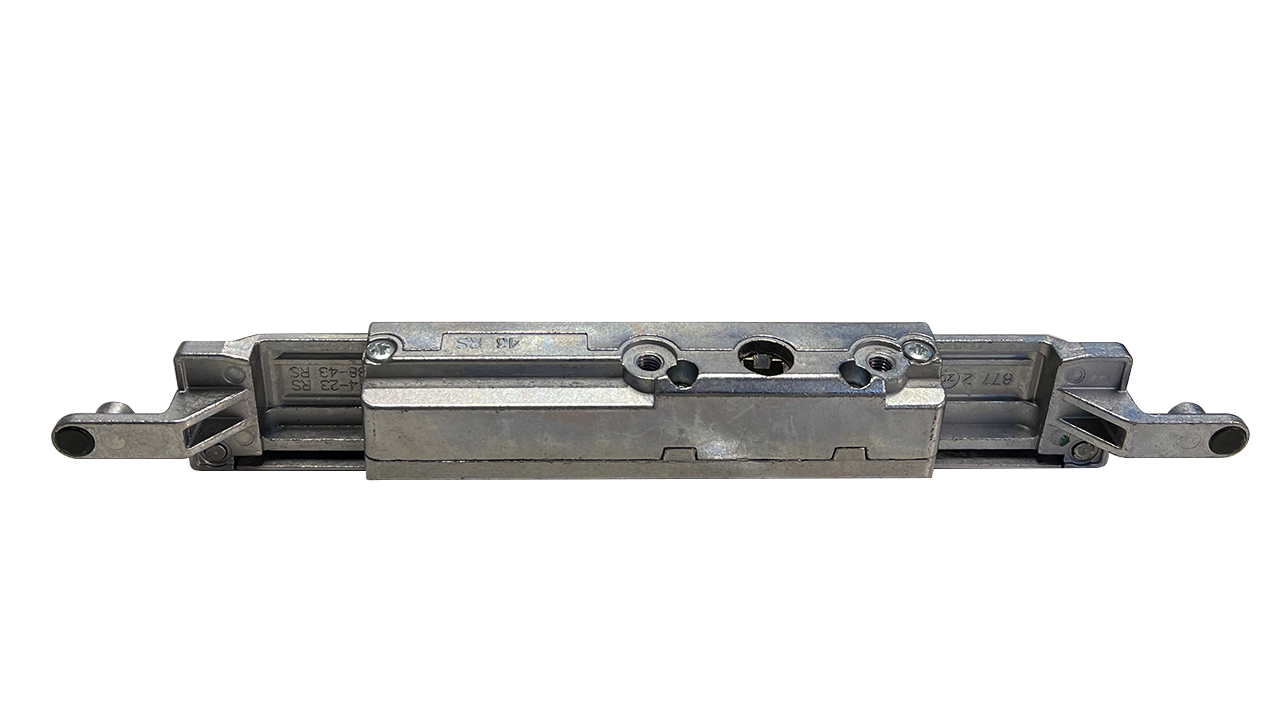

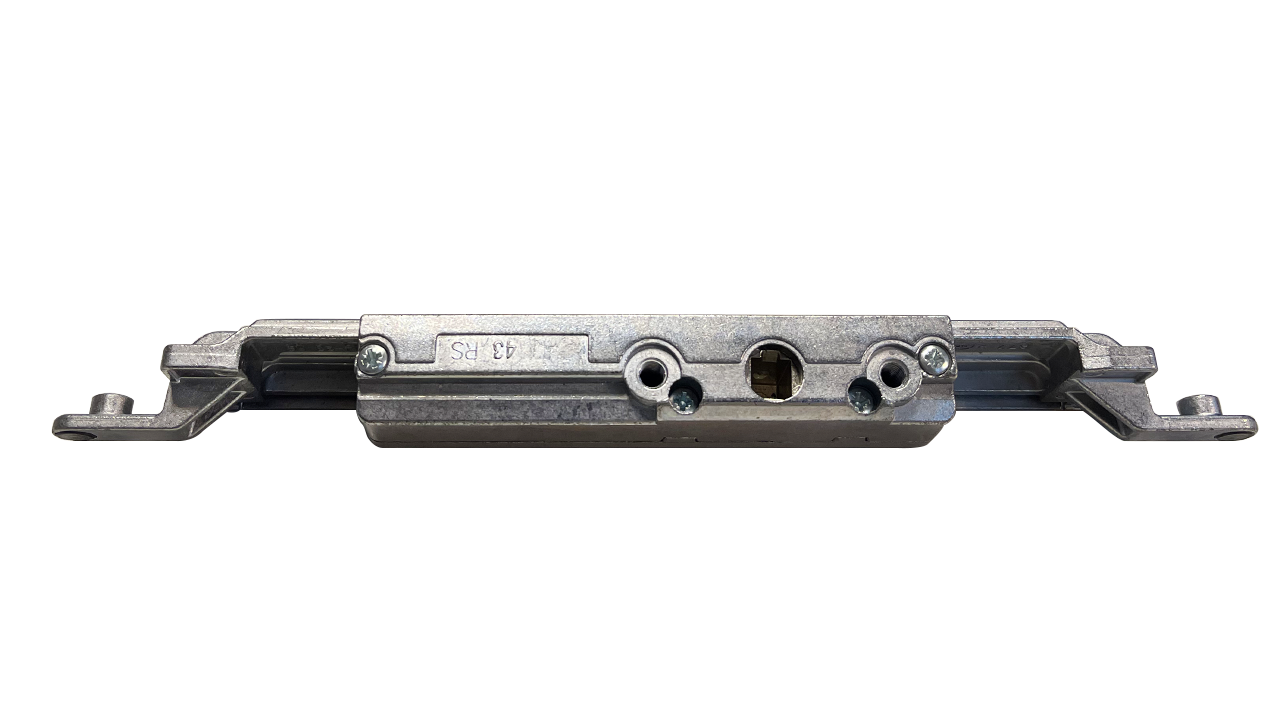

Kammergetriebe 43mm Simply Smart rechts Original Schüco ErsatzteilZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts öffnendTechnische Daten:Beschlagsystem: Schüco AvanTec SimplySmartBaujahre: ab 2013Farbe: SilberArt.-Nr. 277038, 277040Empfehlung: Benutzung von Aushebe-Werkzeug und DemontagezangeMit der Demontagezange Art. 289454 können die montierten Riegelstangen SimplySmart aus der Beschlagnut entfernt werden.Mit dem Aushebewerkzeug Art. 289431 können bereits montierte Schließrollen aus der SimplySmart Riegelstange demontiert werden

Kammergetriebe mit Fehlbediensperre + Adapter - Schüco Systembeschlag / Profilsystem Schüco Corona AS 60 / CT 70 / SI 82.Technische Daten:Beschlagssysteme: Schüco SystembeschlagFenstersystem: Corona AS 60 / CT 70 / SI 82Baujahre: 1998 - 2003Abstand zwischen den Einhängepunkten 132 mmlinks und rechts öffnendArtikelnr: 287904, 98050240Reparatur: Fenster öffnen; Fenstergriff abschrauben; dazu den Griff in die Waagerechte bringen, Abdeckkappe anheben und wegdrehen, dann die Schrauben lösen und den Griff herausziehen; die zwei Sicherungsschrauben des Getriebes lösen.Die obere und untere Riegelstange mit einem Glasleistenheber heraus hebeln (ACHTUNG: Bitte kein anderes Werkzeug hierfür nutzen, da die Riegelstangen sonst beschädigt werden können!). Der Einbau erfolgt danach in umgekehrter Reihenfolge.

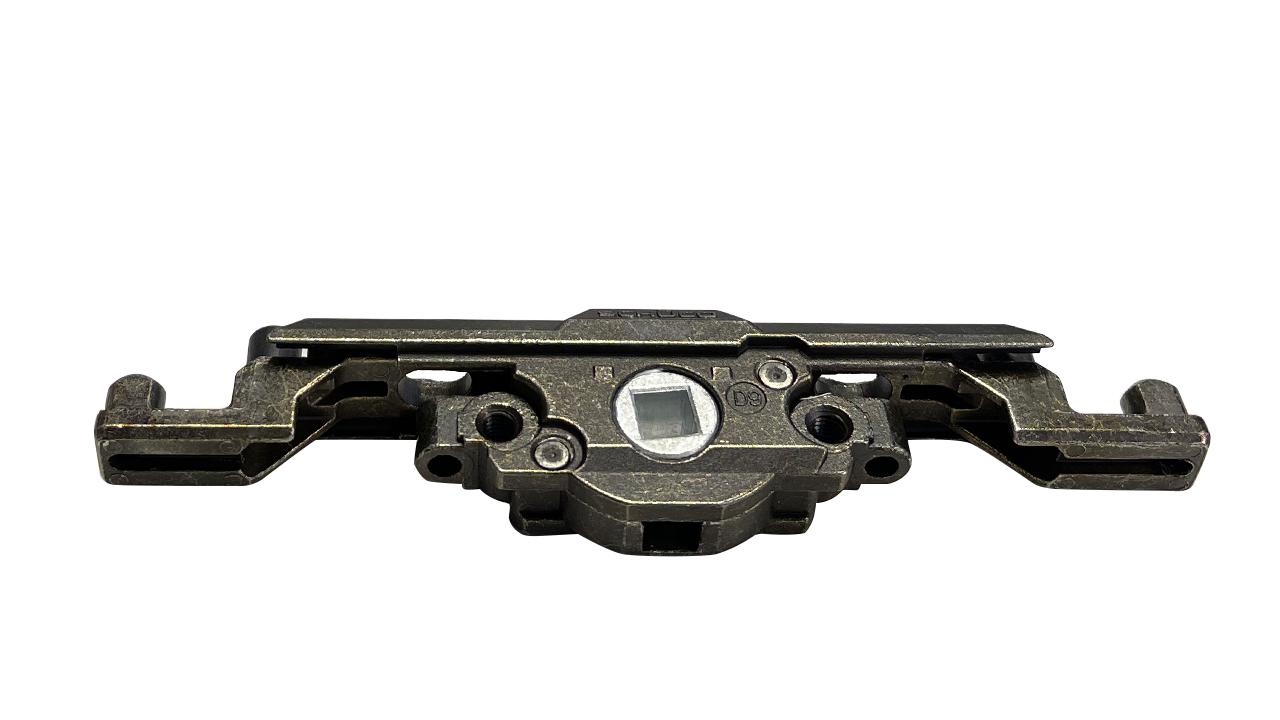

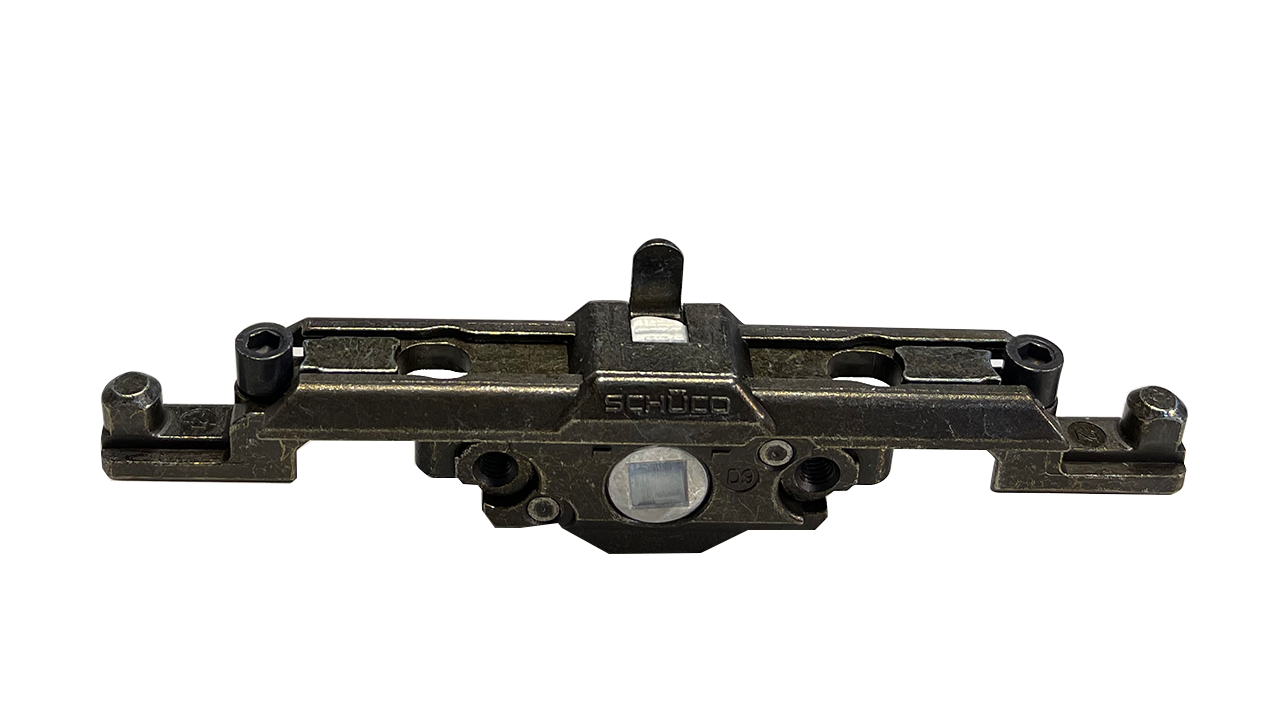

Kammergetriebe mit oder ohne Fehlbediensperre Schüco VarioTec Profilsystem Schüco Corona AS 60 / CT 70 / SI 82 Original Schüco Ersatzteil Öffnungsrichtungen: Links und Rechts öffnend Überträgt die Bewegung des Fenstergriffes auf die Riegelstange Beschlagsystem: Schüco VarioTec Profilsystem: Schüco Corona AS 60 / CT 70 / SI 82 Baujahr: ab 2002 Befestigungsabstand: 43 mm Abstand zwischen den Einhängepunkten: 132 mm Farbe: Schwarz Verpackungseinheit: 1 Stück Art.-Nr. 28726800, 28726900, 28727200, 28727300   Spezifikation Öffnungselement: Fenster/Balkontür Artikelgruppe: Kammergetriebe Geeignet für: Kunststoff Baujahr: ab 2002   Passend zum System: Art.-Nr. 98050230 (Weiß; Standard; AS 60), Art.-Nr. 98050411 (Weiß; Standard; CT 70) HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des Fensters dürfen nur durch einen Fachmann erfolgen!

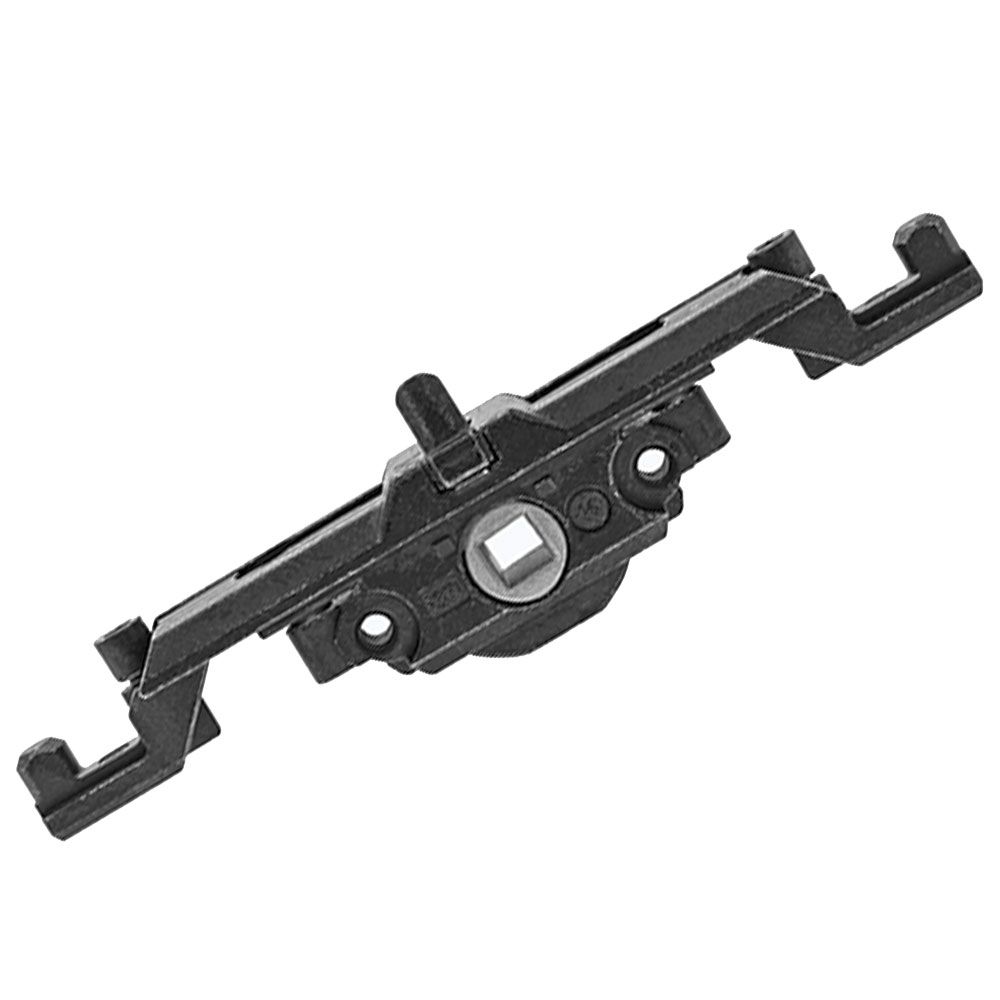

SCHÜCO Kammergetriebe mit versteckter Fehlbedienungssperre System CT70Original Schüco ErsatzteilTechnische Daten:Öffnungsrichtung: Links öffnend und Rechts öffnendBeschlagsystem: Schüco VarioTecProfilsystem: Schüco Corona AS 60 / CT 70 / SI 82Baujahre: ab 2002Befestigungsabstand: 43 mmAbstand zwischen den Einhängepunkten: 132 mmArt.-Nr. 287268Reparatur: Fenster öffnen; Fenstergriff abschrauben; dazu den Griff in die Waagerechte bringen, Abdeckkappe anheben und wegdrehen, dann die Schrauben lösen und den Griff herausziehen; die zwei Sicherungsschrauben des Getriebes lösen.Die obere und untere Riegelstange mit einem ebenfalls hier im Shop erhältlichen Glasleistenheber heraus hebeln (ACHTUNG: Bitte kein anderes Werkzeug hierfür nutzen, da die Riegelstangen sonst beschädigt werden können!). Der Einbau erfolgt danach in umgekehrter Reihenfolge.(Dieser Artikel ist der Nachfolger zu den Art. 25 39 67, 25 39 73 und 28 72 70)

SCHÜCO Kammergetriebe mit versteckter Fehlbedienungssperre System CT70Original Schüco ErsatzteilTechnische Daten: Fehlbediensperre: NeinÖffnungsrichtung: Links öffnend und Rechts öffnendBeschlagsystem: Schüco VarioTecProfilsystem: Schüco Corona AS 60 / CT 70 / SI 82Baujahre: ab 2002Befestigungsabstand: 43 mmAbstand zwischen den Einhängepunkten: 132 mmArt.-Nr. 287268Reparatur: Fenster öffnen; Fenstergriff abschrauben; dazu den Griff in die Waagerechte bringen, Abdeckkappe anheben und wegdrehen, dann die Schrauben lösen und den Griff herausziehen; die zwei Sicherungsschrauben des Getriebes lösen.Die obere und untere Riegelstange mit einem ebenfalls hier im Shop erhältlichen Glasleistenheber heraus hebeln (ACHTUNG: Bitte kein anderes Werkzeug hierfür nutzen, da die Riegelstangen sonst beschädigt werden können!). Der Einbau erfolgt danach in umgekehrter Reihenfolge.(Dieser Artikel ist der Nachfolger zu den Art. 25 39 67, 25 39 73 und 28 72 70)

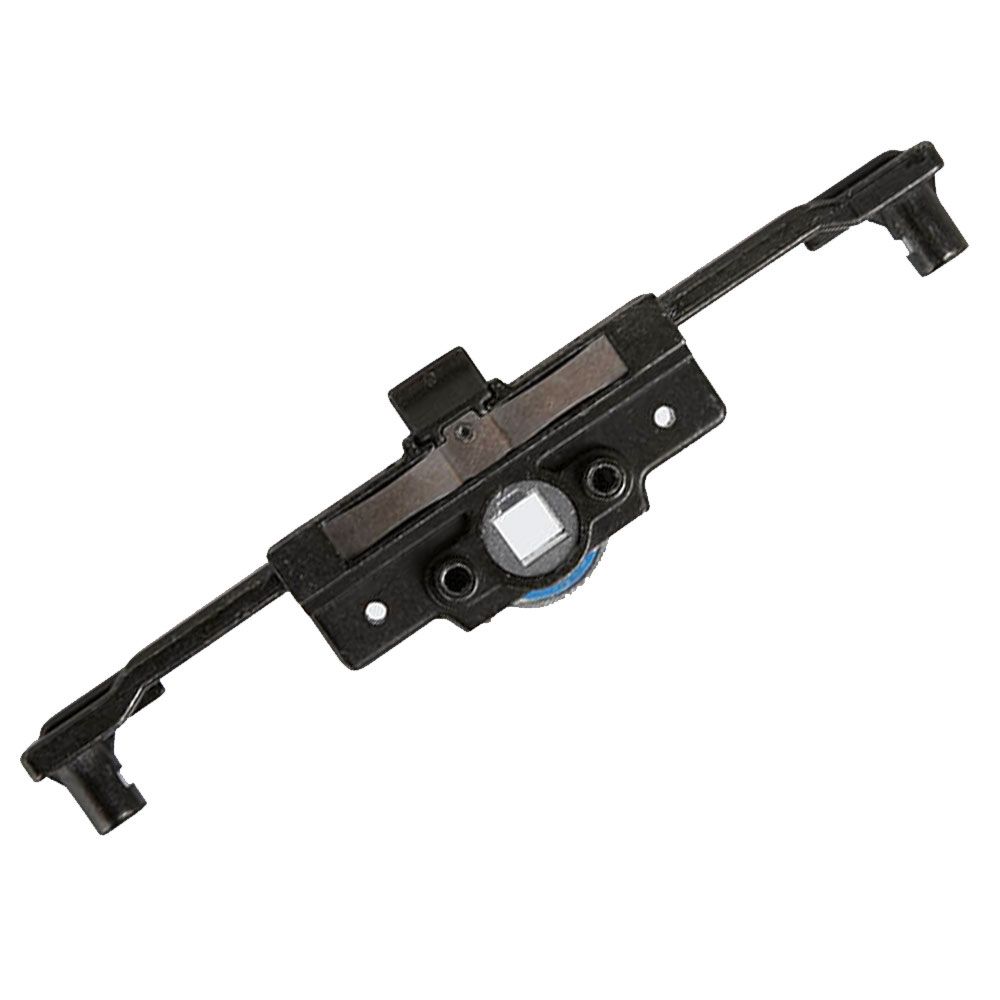

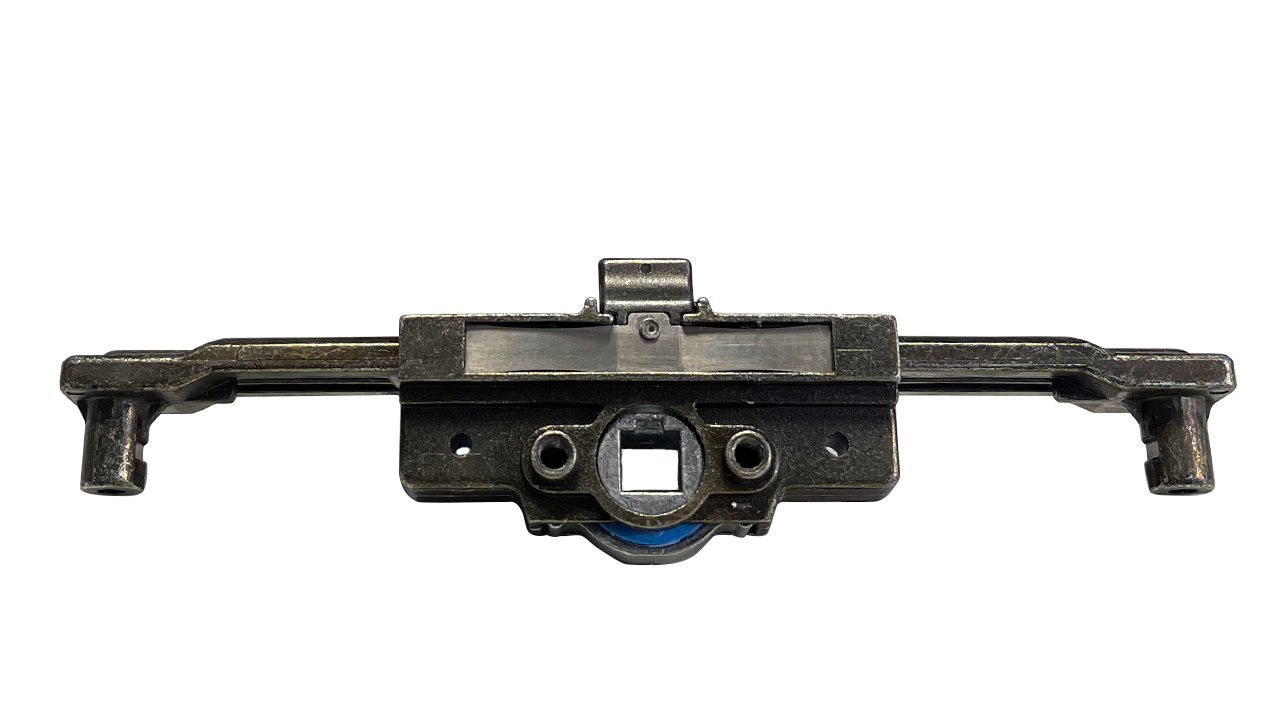

Kammergetriebe mit Fehlbediensperre - Schüco Riegelstangenbeschlag & Schüco Beschlag 2000 / Profilsystem Schnicks Überträgt die Bewegung des Fenstergriffs auf die Riegelstange Für alle Öffnungsrichtungen (links und rechts öffnend) Original Schüco Ersatzteil Beschlagsystem: Schüco Riegelstangenbeschlag & Schüco Beschlag 2000 Profilsystem: Schnicks Baujahr: 1995 - 1999 Getriebelänge: 143 mm Verschraubungsabstand: 22,7 mm Abstand zwischen den Einhängepunkten: 130 mm Lieferumfang: Kammergetriebe mit Fehlbediensperre Verpackungseinheit: 1 Stück Art.-Nr. 25313600  HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des Fensters dürfen nur durch einen Fachmann erfolgen!

Schüco Stulpgetriebe für breiten Stulp    Öffnungsart: für Stulpfenster    Öffnungsrichtung: DIN links oder DIN rechts öffnend    Original Schüco Ersatzteil    Profil-/Beschlagssystem: Royal S / AWS    Baujahr: 1993 bis heute    Verpackungseinheit: 1 Stück    Art.-Nr. 243119, 243120
