Walzenkapseln

Selve Gurtscheibe, SW 40 mit Walzenkapsel lang für 23 mm Gurt für 23 mm Gurt mit inneliegendem Stahl-Achsstift ø 9,8 mm aus Kunststoff für Stahlwelle SW 40 D = Ø 130 mm, d = Ø 47 mm

„Gurtscheibe mit Walzenkapsel SW 60“Gurtscheibe mit Walzenkapsel SW 60 aus Kunststoff, mit Ø 12 mm Stahl-Achsstift für Stahlwelle SW 60Technische Daten:D = Ø nach Auswahld = Ø nach AuswahlLieferumfang:1 x Gurtscheibe mit Walzenkapsel SW 60 und Ø 12 mm Stahl-Achsstift

Mini-Gurtscheibe SW 40 mit Walzenkapsel,kurz   außenliegender Stahl-Achsstift ø 10mm aus Kunststoff für Stahlwelle SW 40

Die Selve Mini-Gurtscheiben in kurzer Ausführung eignen sich für alle 40 mm Stahlwellen. Durch den intigrierten Stahl-Achsstift und den Hart-PVC-Kunststoff ist die Gurtscheibe ein langlebiges und robustes Produkt. Wir bieten die Gurtscheiben mit einem Durchmesser von 110 mm bis 154 mm an. Technische Daten Hersteller: SelveProdukttyp: GurtscheibeMaterial: robustes PVC-KunststoffWellentyp: 8-Kant WelleSchlüsselweite: 40 mm (SW40)Abmessungen (LxB): 85/100/114/138 mm x 85/100/114/138 mm x 19 mmAchsstift Durchmesser/Länge: Ø 10 x 12,5 mmWellentyp: 8-Kant Welle Varianten 131062: D = Ø 110 mm, d = Ø 64 mm 131063: D = Ø 114 mm, d = Ø 64 mm 131064: D = Ø 120 mm, d = Ø 64 mm 131065: D = Ø 125 mm, d = Ø 64 mm 131066: D = Ø 135 mm, d = Ø 90 mm 131067: D = Ø 138 mm, d = Ø 90 mm 131068: D = Ø 150 mm, d = Ø 90 mm 131069: D = Ø 154 mm, d = Ø 100 mm

"Mini-Gurtscheibe, lang, SW 40, mit Walzenkapsel - lang"Mini-Gurtscheibe aus Kunststoff für 8-Kant Wickelwelle 40 mm (SW 40) und 14/15 mm Gurtband, verschiebbar. Mit Befestigungsstift zum einhaken des Gurtbandes. Die Gurtscheibe kann auf eine Walzenkapsel oder Wickelwelle aufgesteckt werden und muss mit Schrauben oder Nieten gegen das Verschieben gesichert werden.Tipp: Je größer der Wickelkern, desto weniger Zugkraft müssen sie aufbringen.Ausführung 85 mm: Außendurchmesser (D) 85 mm, Wickelkern (d) 47 mm, Gurtaufnahme ca. 4 mAusführung 100 mm: Außendurchmesser (D) 100 mm, Wickelkern (d) 64 mm, Gurtaufnahme ca. 4 mAusführung 114 mm: Außendurchmesser (D) 114 mm, Wickelkern (d) 75 mm, Gurtaufnahme ca. 5 mAusführung 124 mm: Außendurchmesser (D) 124 mm, Wickelkern (d) 75 mm, Gurtaufnahme ca. 5 mAusführung 138 mm: Außendurchmesser (D) 138 mm, Wickelkern (d) 100 mm, Gurtaufnahme ca. 6 m

„Mini-Walzenkapsel, mit innenliegendem Achsstift ø 10 mm, für Stahlwelle SW 40“Robuste Mini-Walzenkapsel aus Kunststoff in der Ausführung lang . Sie ist für Stahlwellen mit einer Schlüsselweite 40 (SW 40). Ihre Gesamtlänge beträgt 104 mm, wobei die Einschublänge in die Stahlwelle 84 mm weit reicht. Der Stahl-Achsstift hat einen Ø von 10 mm und ist innenliegend. Technische Daten:Länge: 104 mmEinschublänge in die Stahlwelle: 84 mmStahl-Achsstift: Ø 10 mm, innenliegendLieferumfang:1 x Mini-Walzenkapsel, Ausführung lang, Länge 104 mm, Einschublänge 84 mm, Stahl-Achsstift Ø 10 mm innenliegend

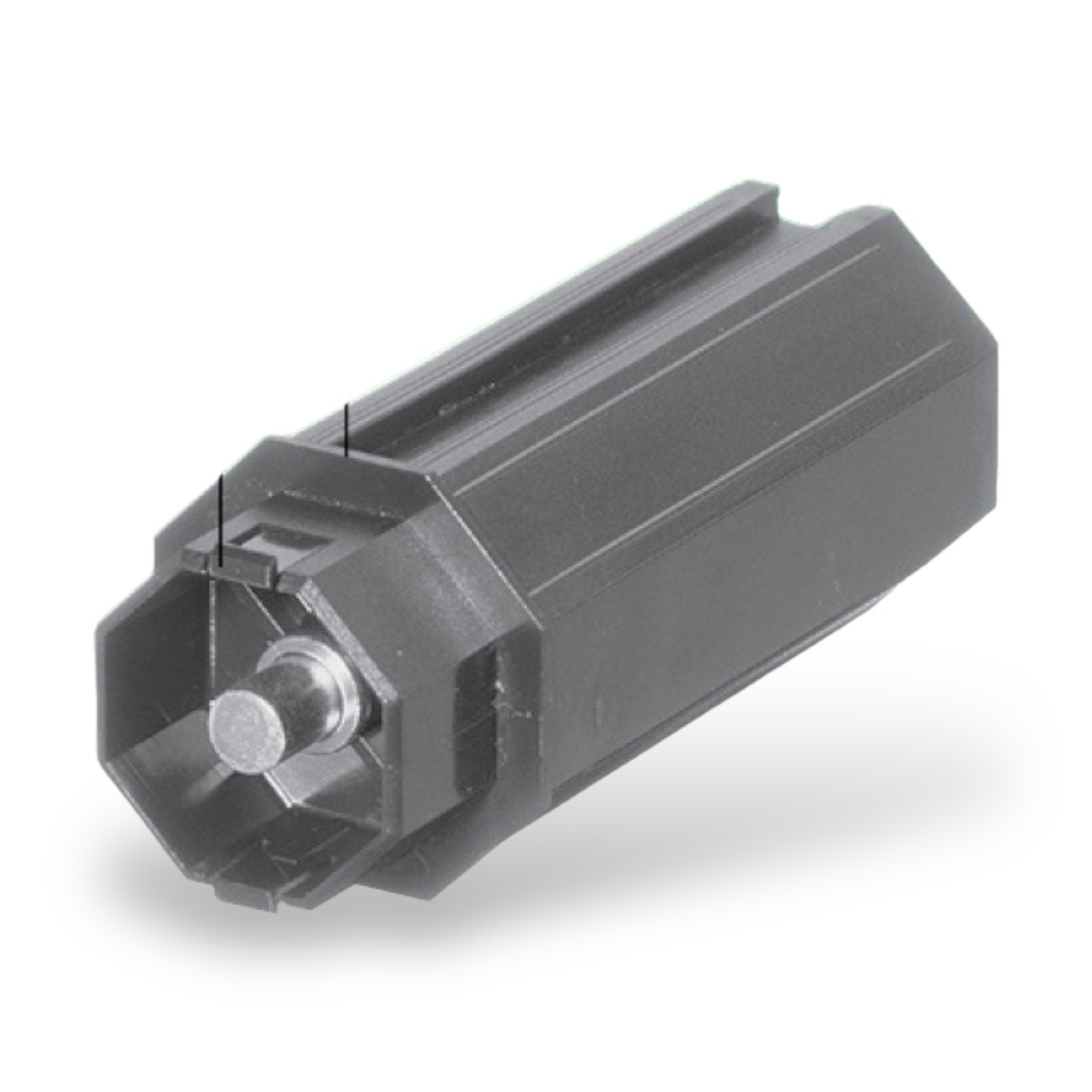

Hier zu sehen ist eine Walzenkapsel vom deutschen Hersteller Selve in der Ausführung -lang-, für Stahlwelle SW 50. Sie ist 125 mm lang und weist eine Einschublänge von 104 mm auf. Diese Walzenkapsel hat eine Kugellageraufnahme, Ø 28 mm welche für Mini-Gurt- und Begrenzungsscheiben konzipiert wurde. Hergestellt aus bruchresistentem Kunststoff. Technische Daten: Länge: 125 mm Einschublänge der Stahlwelle: 104 mm Durchmesser der Kugellageraufnahme: Ø 28 mm Modellversion: lang

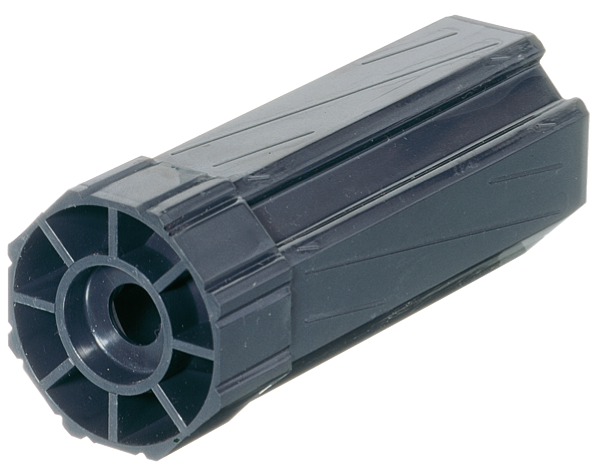

„Walzenkapsel für Stahlwelle SW 60, Kugellageraufnahme ø 28 mm“Walzenkapsel aus Kunststoff mit Aufnahme für Gleit- oder Kugellager mit 28 mm Durchmesser für 8-Kant Stahlwelle 60 mm (SW 60). Länge 150 mm, verschiebbar.Technische Daten:Länge: 150 mm verschiebbar. Breite des Kranzen: 29 mm.Wenn die Walzenkapsel nicht komplett in die Welle eingesteckt wird muss diese mit einer Schraube oder Niete fixierte werden!Für Rolladen bis zu einem Gewicht von ca. 25 Kg empfohlen.

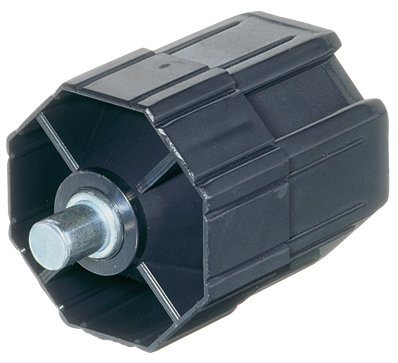

„Walzenkapsel kurz mit Stahl-Achsstift ø 12 mm für Stahlwelle SW 60“Aus PVC produzierte Walzenkapsel in der Ausführung kurz. Sie ist für Stahlwellen SW 60. Hat eine Gesamtlänge von 72 mm, wobei die Einschublänge in die Stahlwelle 43 mm misst. Des Weiteren verfügt sie über einen Stahl-Achsstift in einem Ø von 12 mm.Technische Daten:Länge: 72 mmEinschublänge in die Stahlwelle: 43 mmAusführung: kurzAchsstift: Stahl, Ø 12 mmLieferumfang:1 Selve Walzenkapsel -kurz-; Länge 72 mm; Stahl-Achsstift Ø 12 mm für Stahlwelle SW 60

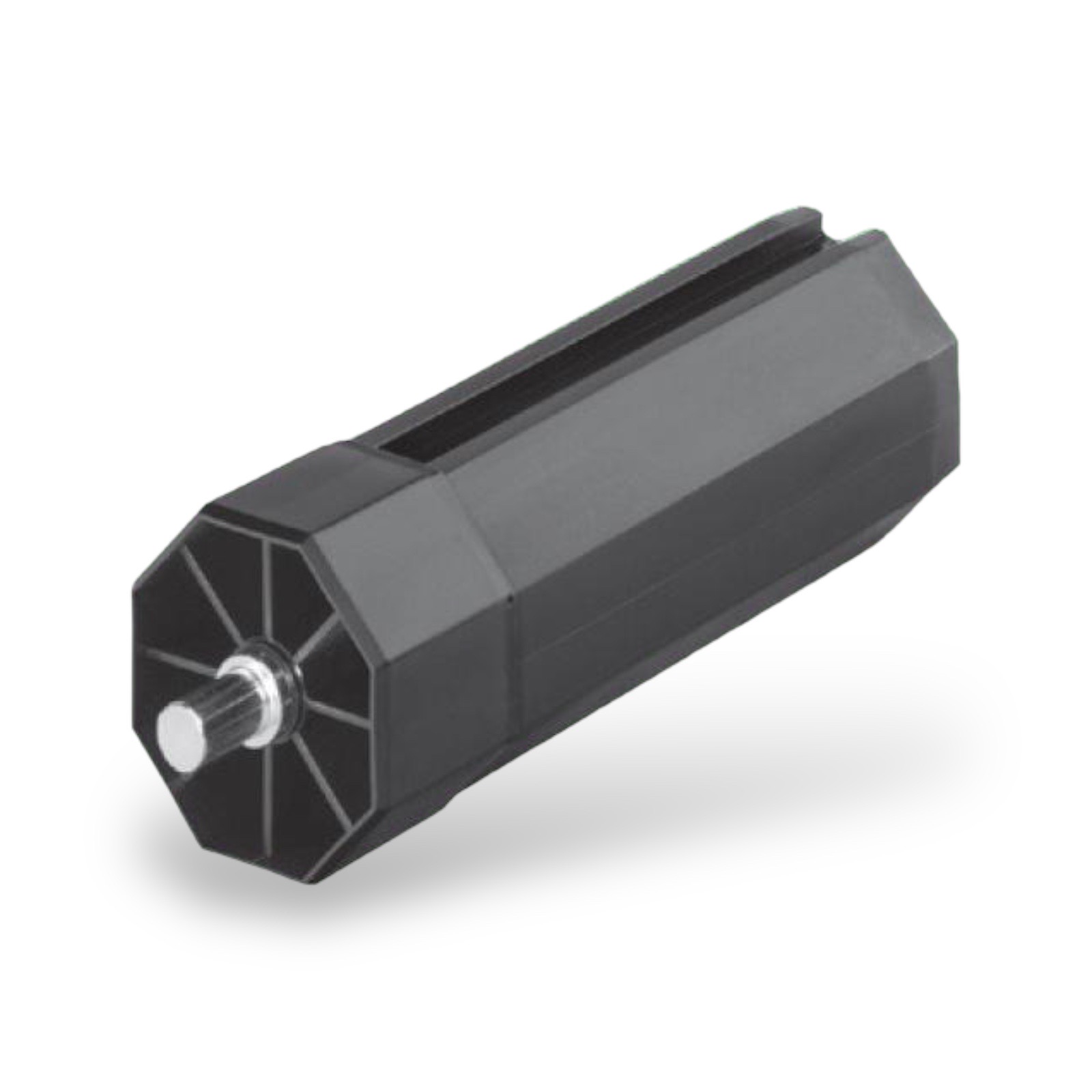

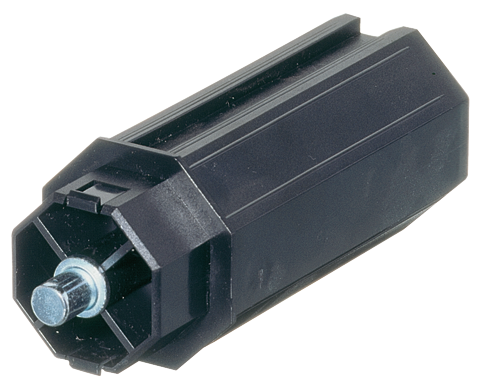

„Walzenkapsel lang für Stahlwelle SW 50, lang, mit außenliegendem Stahl-Achsstift“Walzenkapseln sind die Verbindung zwischen Achtkantstahlwelle und Kugellager. Gefertigt werden die Walzenkapseln vom deutschen Hersteller Selve aus robustem Kunststoff. Sie haben eine Länge von 137 mm sowie eine Einschublänge in die Stahlwelle von 108 mm. Der Stahl-Achsstift befindet sich außenliegend mit einem Ø von 10 mm.Technische Daten:Länge: 137 mmEinschublänge in die Stahlwelle: 108 mmStahl-Achsstift: Ø 10 mm , außenliegend Ausführung: langLieferumfang:1 Stück Selve Walzenkapsel für SW 50, Ausführung lang, Länge 137 mm, außenliegendem Stahl-Achsstift Ø 10 mm

Selve Walzenkapsel lang für Stahlwelle SW 50 mit außenliegendem Stahl-Achsstift, für Mini-Gurt- und BegrenzungsscheibenEinbau:Die Walzenkapsel von SELVE wird in die Achtkant-Welle SW 50 geschoben. Der außenliegende Achsstift mit Durchmesser 10 mm wird in das schon montierte Gleit- oder Kugellager gesteckt. Bei der Befestigung der Achtkant-Welle im Rollladenkasten dient die Walzenkapsel außerdem dazu, kleine Längendifferenzen auszugleichen.Achtung:Mindestens die Hälfte des verschiebbaren Bereichs muss in der Welle stecken, sonst wird die Befestigung instabil.Abschließend wird die Walzenkapsel in der Achtkant-Welle verschraubt.Hinweis:Die Walzenkapsel hat eine Aufnahme für Mini-Gurt- und Begrenzungsscheiben (SW 40). Pro Rollladenanlage werden zwei Walzenkapseln benötigt (eine für jede Seite), bei Einsatz eines Motors wird nur eine Walzenkapsel für die Gegenseite benötigt.

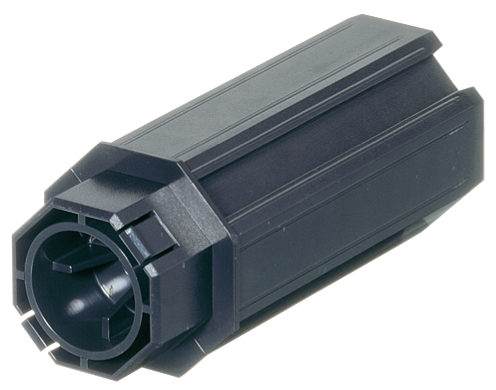

„Walzenkapsel lang, für Stahlwelle SW 50, für Mini-Gurt- und Begrenzungsscheiben“Walzenkapsel aus Kunststoff mit außenliegendem Stahl-Achsstift Ø 10 mm für 8-Kant Stahlwelle 50 mm, SW 50. Verjüngt auf 40 mm 8-Kant SW 40, zur Aufnahme von Mini-Gurt- und Begrenzungsscheiben geeignet.Länge: 125 mm + 12 mm Achsstift, verschiebbar.Wenn die Walzenkapsel nicht komplett in die Welle eingesteckt wird muss diese mit einer Schraube oder Niete fixierte werden. Technische Daten:Länge: 125 mm + 12 mm Achsstift, verschiebbarDurchmesser Achsstift: Ø 10 mm

„Walzenkapsel Mini, lang, für Gleit- oder Kugellager ø 28 mm, für Stahlwelle SW 40“Hochwertige Walzenkapsel aus robusten Kunststoff hergestellt. Für Stahlwelle SW 40. Hier in der Ausführung -lang-, d. h. sie misst eine Länge von 104 mm und hat eine Einschublänge von 84 mm. Diese Walzenkapsel ist für Gleit- oder Kugellager im Ø von 28 mm. Die Walzenkapsel ist auch in der Ausführung -lang, mit Anschlag- erhältlich.Technische Daten:Länge: 104 mmEinschublänge in die Stahlwelle: 84 mmGleit- oder Kugellager: Ø 28 mmLieferumfang:1 Stück Walzenkapsel aus Kunststoff für Stahlwelle SW 40

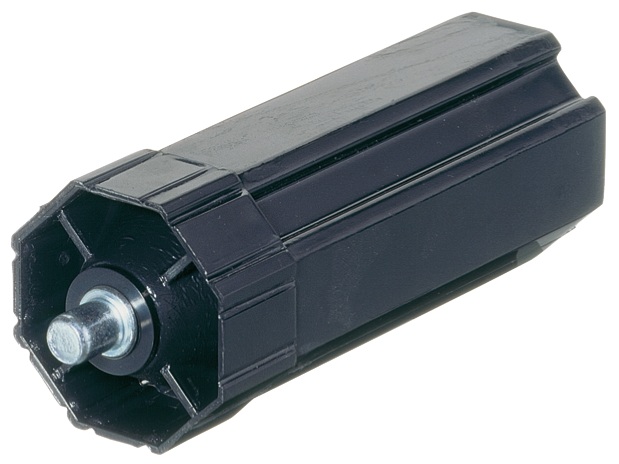

Selve Walzenkapsel für Stahlwelle SW 60 mit Stahl-Achsstift ø 12 mm    Einbau: Die Walzenkapsel von SELVE wird in die Achtkant-Welle SW 60 geschoben. Der außenliegende Achsstift mit Durchmesser 12 mm wird in das schon montierte Gleit- oder Kugellager gesteckt. Bei der Befestigung der Achtkant-Welle im Rollladenkasten dient die Walzenkapsel außerdem dazu, kleine Längendifferenzen auszugleichen. Achtung!!! Mindestens die Hälfte des verschiebbaren Bereichs muss noch in der Welle stecken, sonst wird die Befestigung instabil. Abschließend wird die Walzenkapsel in der Achtkant-Welle verschraubt. Hinweis: Pro Rollladenanlage werden zwei Walzenkapseln benötigt (eine für jede Seite), bei Einsatz eines Motors wird nur eine Walzenkapsel für die Gegenseite benötigt. Länge:  150 mm

Das rundum sorglos Vorteilspaket: unser Kombipaket mit den gängigsten Rollladenmontagekomponenten schlecht hin - Selve Walzenkapsel passend zur Stahlwelle SW60, Kugelllager passend für den Stift der Walzenkapsel und Fertigkastenlager mit passgenauer Aufhängung für das Kugelllager. Alle Komponenten sind perfekt auf einander abgestimmt und garantiert kompatibel zu einander. So müssen Sie die Komponenten nicht erst aufwendig zusammen suchen und auf die Verträglichkeit mit dem System hoffen.   Montageanleitung: Als erstes Verschrauben Sie das Gegenlager im Rollladenkasten an der gegenüberliegenden Seite des Motors/Gurtwicklers. Anschließend führen sie von oben das Kugellager in das Fertigkastenlager wie auf dem Bild gezeigt ein. Als letzten Schritt führen sie den "Stift" der Walzenkapsel in das Kugellager ein und setzen die Walzenkapsel in die Achtkantstahlwelle SW60 ein.Die Walzenkapsel wird zur stabilität in die Stahlwelle verschraubt. Bei nutzung eines Gurtwicklers benötigen sie jeweils zwei Sets (eins für jede Seite), bei Nutzung eines Motors wird nur ein Vorteilspaket für die gegenüberliegende Seite des Motorlagers benötigt. Abgestimmte Position aller Komponenten, ganz ohne Spielraum für störende Geräusche Alle Komponenten sind perfekt auf einander abgestimmt und erprobt Ersparnis gegenüber der Einzelanschaffung der Komponenten ist enorm!

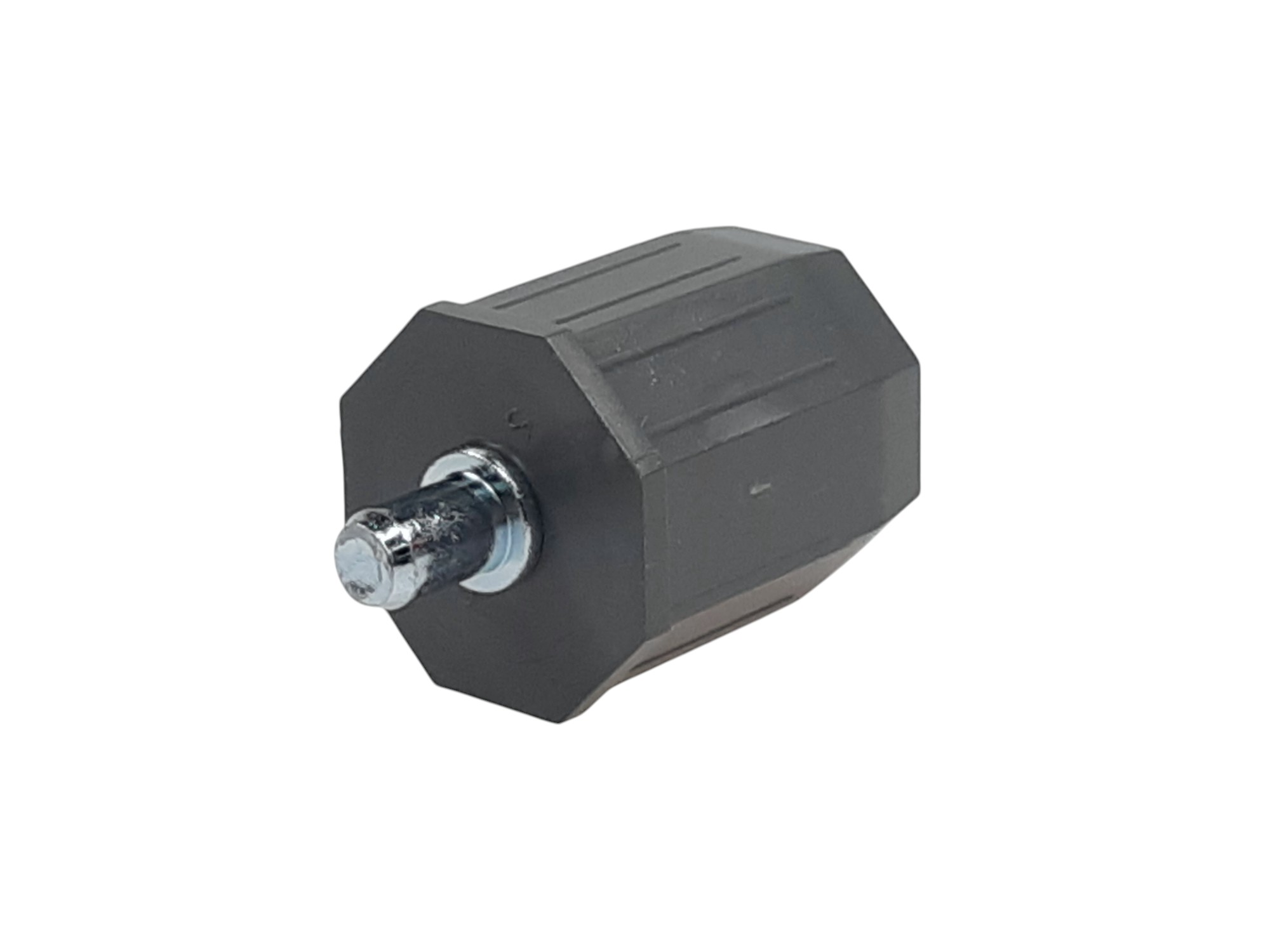

Walzenkapsel für SW40 – Länge 45 mm – mit außenliegendem Stahlstift 10 mm – von Cherubini MI-METAL   Die Walzenkapsel KP.40.45.ME von Cherubini MI-METAL ist speziell für Achtkantwellen mit einem Schlüsselmaß von 40 mm (SW40) konzipiert. Sie dient als zuverlässiges Lager- und Verbindungselement im Rollladensystem und ist mit einem außenliegenden Stahlstift (10 mm Ø) ausgestattet. Die kompakte Bauform ermöglicht eine einfache und stabile Integration in die Welle.   Technische Details:   Geeignet für: Achtkantwelle SW40 (Ø 39 mm)   Länge der Kapsel: 45 mm   Stahlstift: Außenliegend, Ø 10 mm   Material: Robuster Kunststoff   Ausführung: Mini-Walzenkapsel für kompakte Anwendungen   Artikelnummer: KP.40.45.ME   Hersteller: Cherubini MI-METAL   Diese Walzenkapsel überzeugt durch ihre solide Verarbeitung und einfache Handhabung. Sie eignet sich ideal für Rollladensysteme, bei denen Präzision, Langlebigkeit und platzsparende Montage gefragt sind.

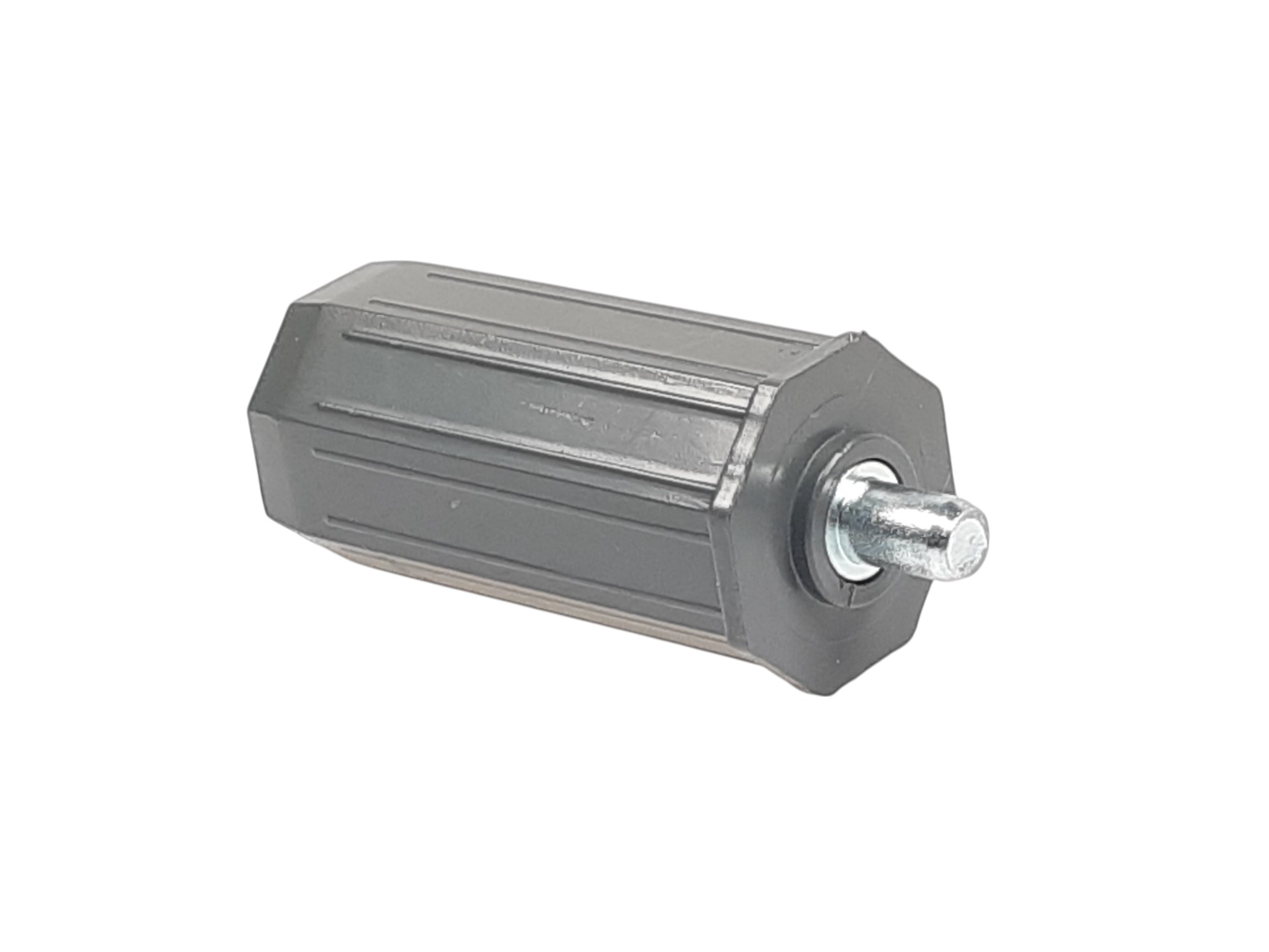

Walzenkapsel für SW40 – Länge 80 mm mit außenliegendem Stahlstift 10 mm Artikelnummer: KP.40.80.ME Diese hochwertige Walzenkapsel aus dem Hause Cherubini MI METAL ist speziell für SW40 Achtkantwellen konzipiert. Mit einem Außendurchmesser von 39 mm passt sie optimal in Standard-40 mm-Rollladenwellen und sorgt für zuverlässige Kraftübertragung und Führung. Technische Details: Geeignet für: SW40 Achtkantwellen (Ø 40 mm) Länge der Kapsel: 80 mm Außenliegender Stahlstift: Ø 10 mm – ideal zur sicheren Verbindung mit der Lagerseite Material: Robuster ABS-Kunststoff – langlebig, formstabil und korrosionsbeständig Bauart: Mini-Ausführung mit präziser Passform für beengte Platzverhältnisse Einsatzbereich: Ideal für den Einsatz in Rollläden, Sonnenschutzsystemen und anderen Anwendungen, bei denen eine stabile Verbindung zwischen Welle und Lager notwendig ist. Hergestellt in Italien von Cherubini – bekannt für Qualität und Präzision in der Rollladentechnik.

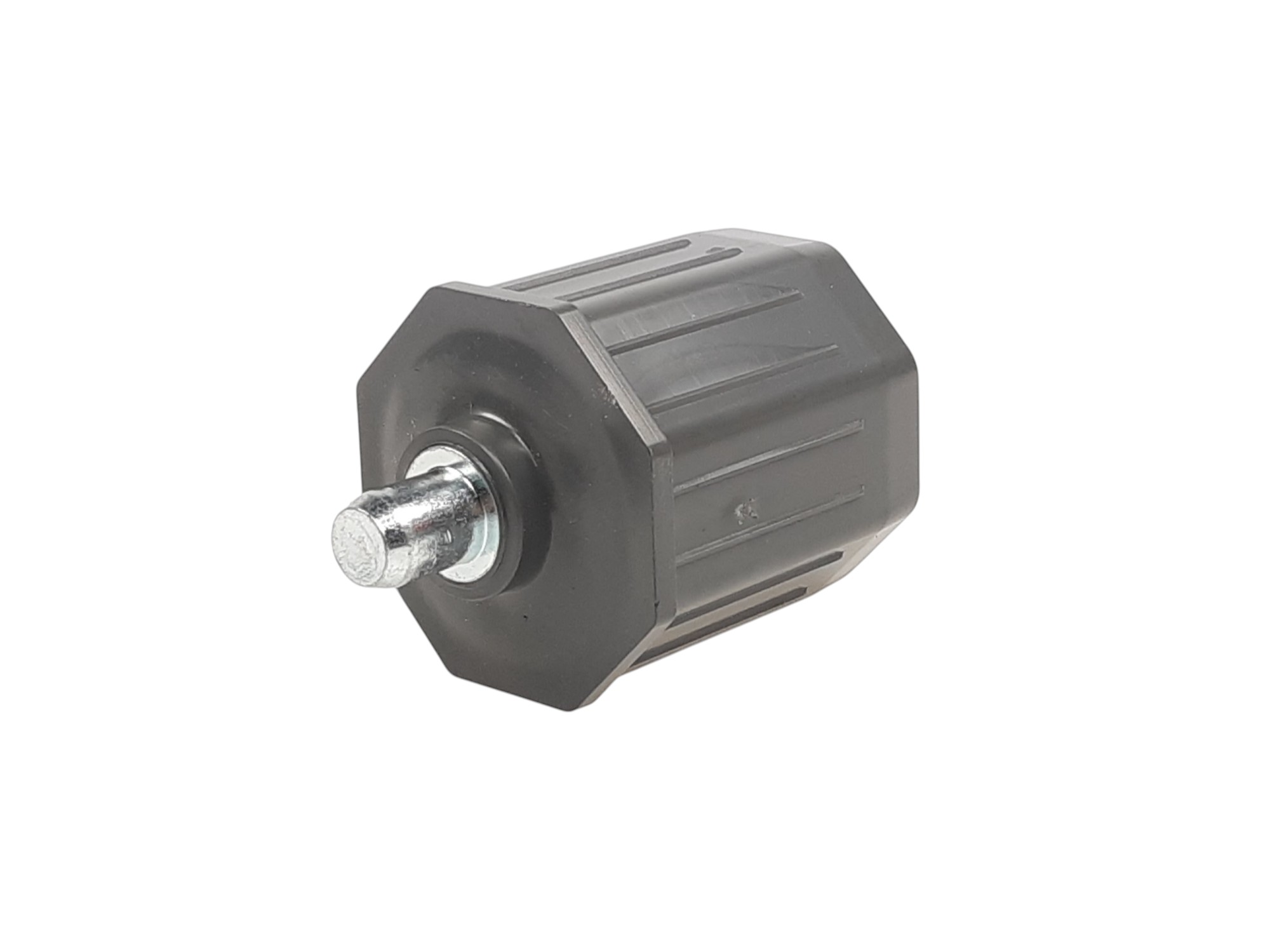

Walzenkapsel für SW50 – Länge 55 mm – mit außenliegendem Stahlstift Ø 12 mm – von Cherubini MI-METAL   Die Walzenkapsel für SW50 von Cherubini MI-METAL ist für Achtkantwellen mit einem Durchmesser von 50 mm (SW50) konzipiert und bietet eine stabile Verbindung zwischen der Rollladenwelle und dem Lager. Der außenliegende Stahlstift mit Ø 12 mm sorgt für eine sichere Kraftübertragung in Rollladensystemen mit mittlerer bis hoher Belastung.   Technische Details:   Geeignet für: SW50 Achtkantwellen    Länge der Kapsel: 55 mm   Stahlstift (außenliegend): Ø 12 mm   Material: Robuster Kunststoff   Hersteller: Cherubini MI-METAL   Diese Walzenkapsel eignet sich ideal für langlebige und wartungsfrei Anwendungen im Rollladenbau – einfach zu montieren und zuverlässig im Betrieb.

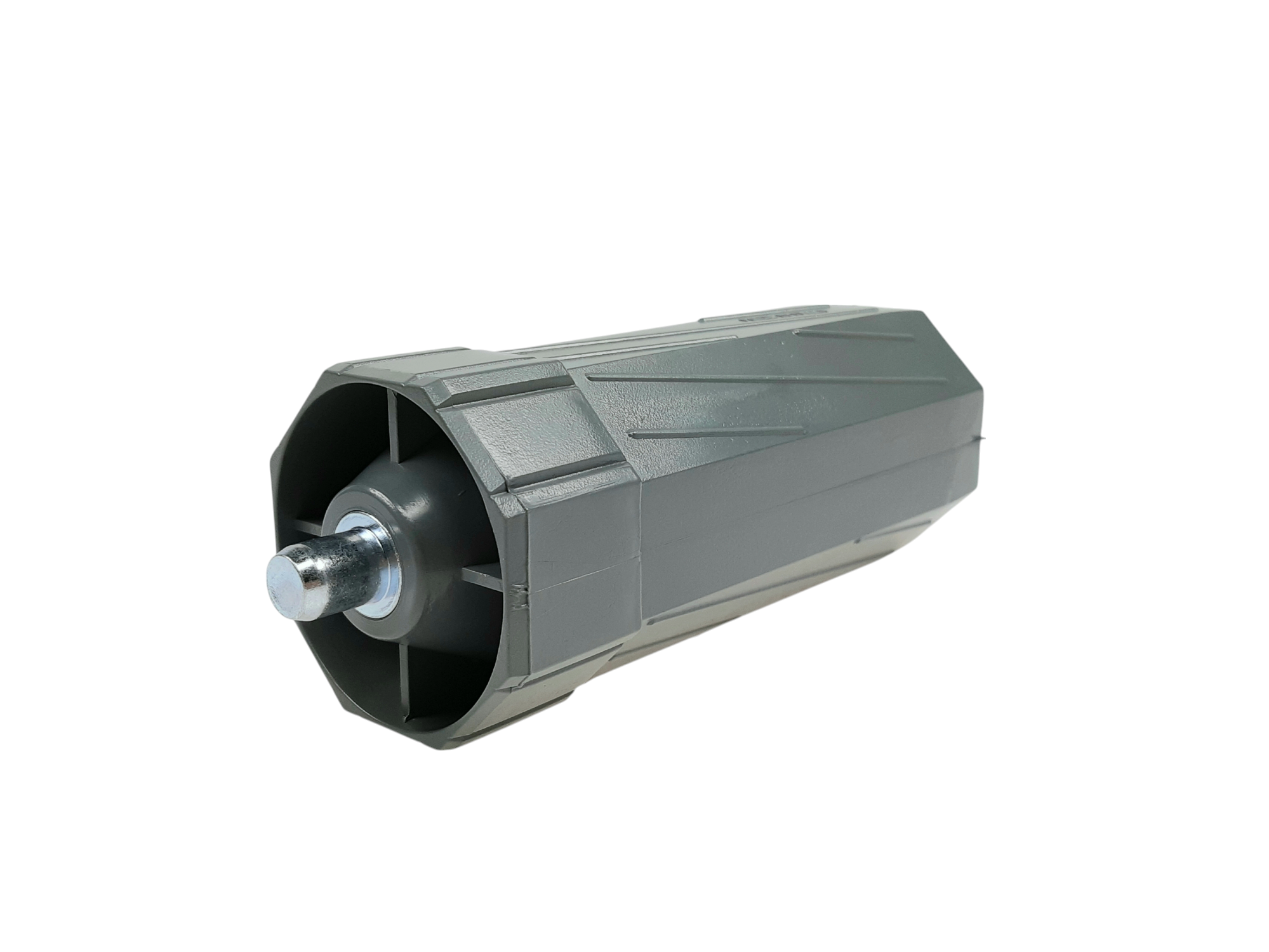

Walzenkapsel für SW60 – Länge 150 mm – mit außenliegendem Stahlstift 12 mm – von Cherubini MI-METAL   Die Walzenkapsel KP.60.150 (auch bekannt als KPFM.60.150) von Cherubini MI-METAL ist speziell für Rollladenwellen mit Schlüsselweite SW60 (Ø 60 mm Achtkantwelle) entwickelt. Mit einer Gesamtlänge von 150 mm und einem außenliegenden Stahlstift mit 12 mm Durchmesser bietet sie eine stabile und langlebige Verbindung zur Lagerung oder Antriebseinheit.   Technische Details:   Passend für: SW60 Achtkantwelle (Ø 60 mm)   Länge der Kapsel: 150 mm   Stift (außenliegend): Ø 12 mm   Innere Einstecktiefe (Aufnahme): 115 mm   Kapselmaß (Einsteckbereich): 58 mm   Material: Robuster Kunststoff   Artikelnummer: KP.60.150 / KPFM.60.150   Hersteller: Cherubini MI-METAL   Diese Walzenkapsel eignet sich ideal für den Einsatz in Rollladensystemen mit hohem Lastbedarf. Die robuste Kunststoffausführung sorgt für eine langlebige Funktion und einfache Montage.

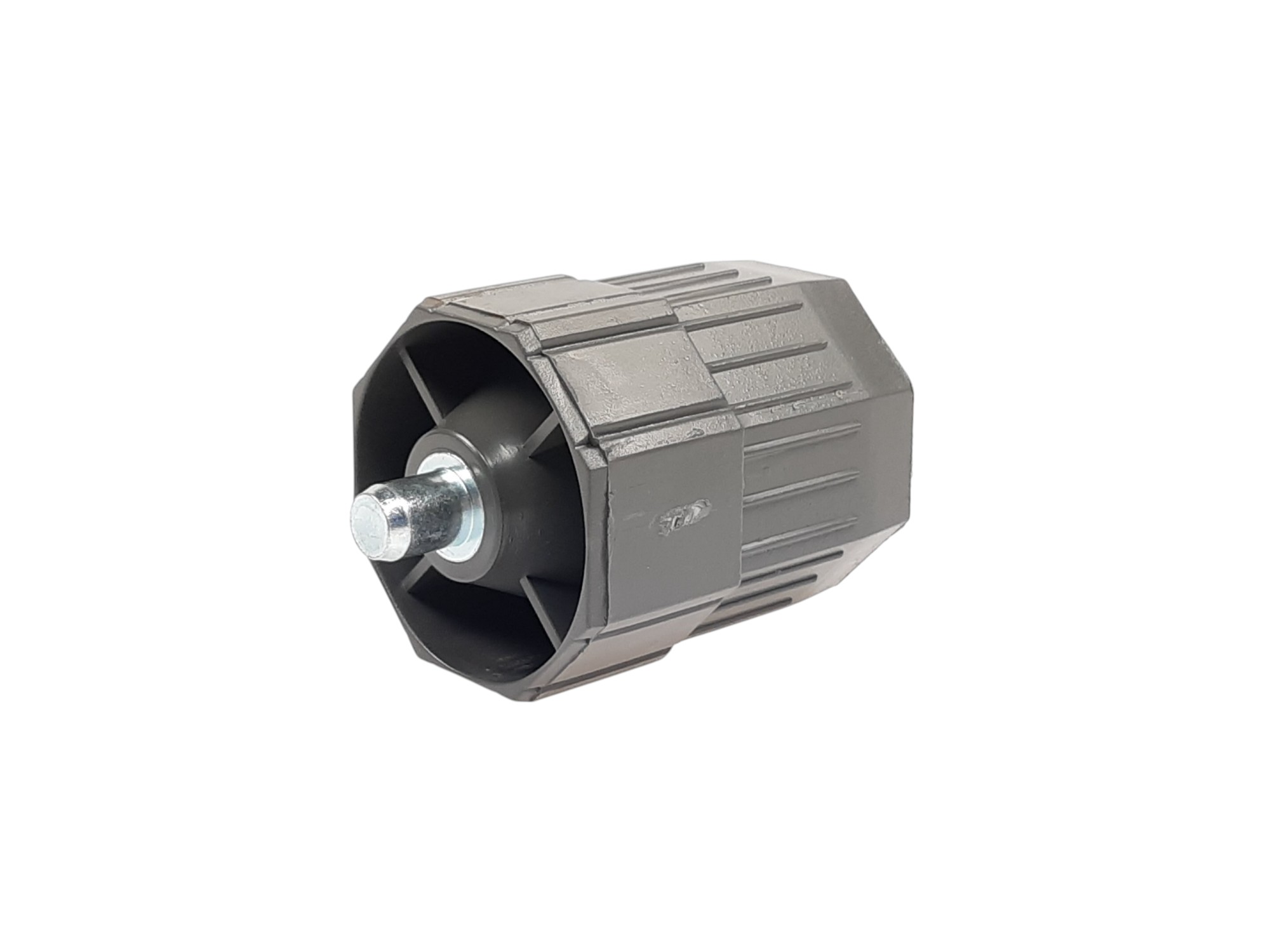

Walzenkapsel für SW60 – Länge 80 mm – mit außenliegendem Stahlstift Ø 12 mm – Einschubtiefe 46 mm – von Cherubini MI-METAL   Die Walzenkapsel KP.60.80 von Cherubini MI-METAL ist für Rollladenwellen mit Schlüsselweite SW60 (Ø 60 mm Achtkantwelle) ausgelegt. Mit einer Gesamtlänge von 80 mm und einem Einschubmaß von 46 mm bietet sie eine zuverlässige Verbindung zwischen Welle und Lager oder Antrieb. Der außenliegende Stahlstift mit Ø 12 mm sorgt für eine sichere Kraftübertragung.   Technische Details:   Geeignet für: SW60 Achtkantwellen (Ø 60 mm)   Länge der Kapsel: 80 mm   Einschubtiefe (Innenteil): 46 mm   Stahlstift (außenliegend): Ø 12 mm   Kapselmaß (Einsteckbereich): 58 mm   Material: Robuster Kunststoff   Artikelnummer: KP.60.80   Hersteller: Cherubini MI-METAL   Diese kompakte Walzenkapsel eignet sich ideal für Anwendungen mit begrenztem Platzangebot und bietet gleichzeitig eine stabile und langlebige Verbindung im Rollladensystem.

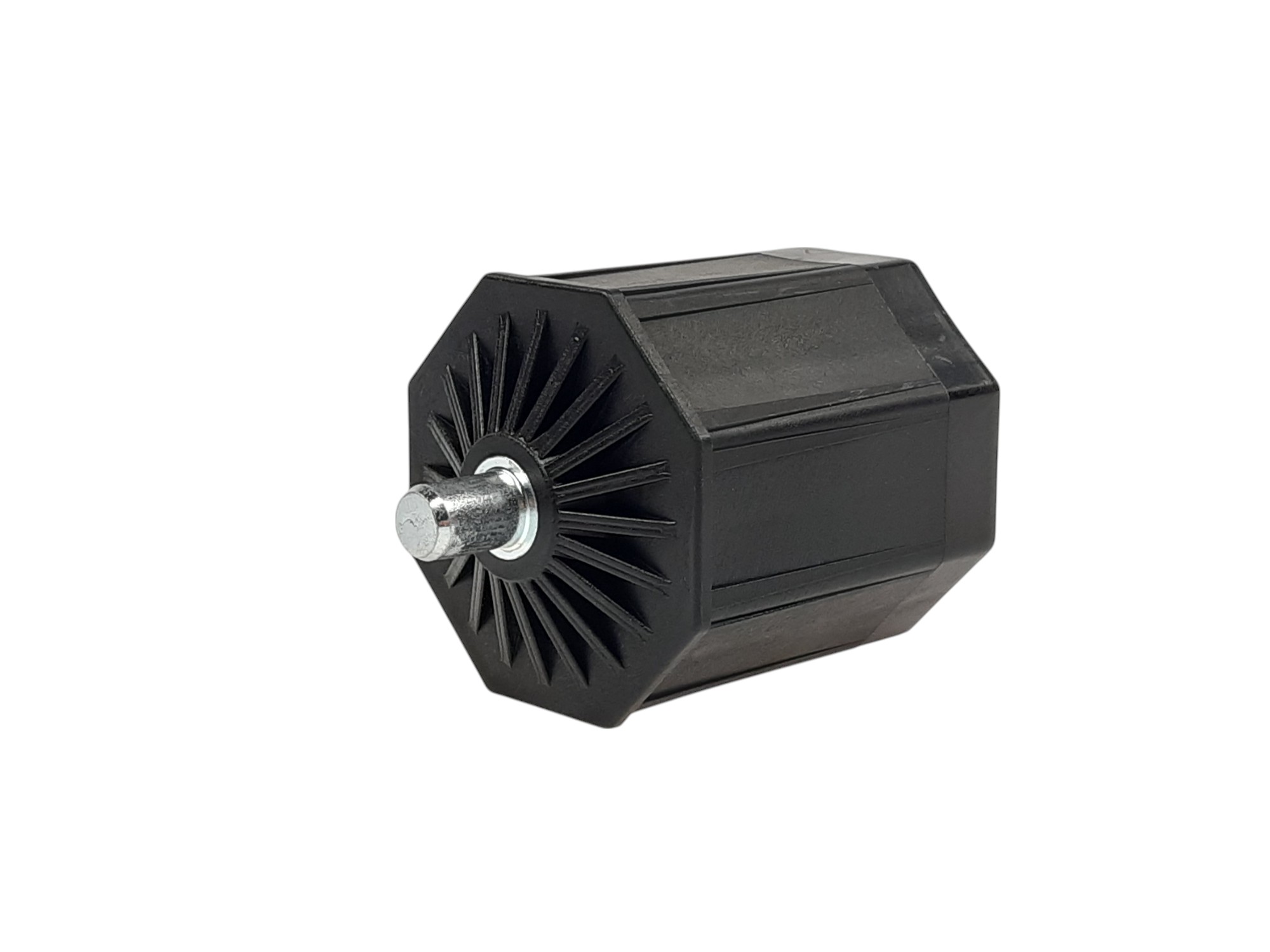

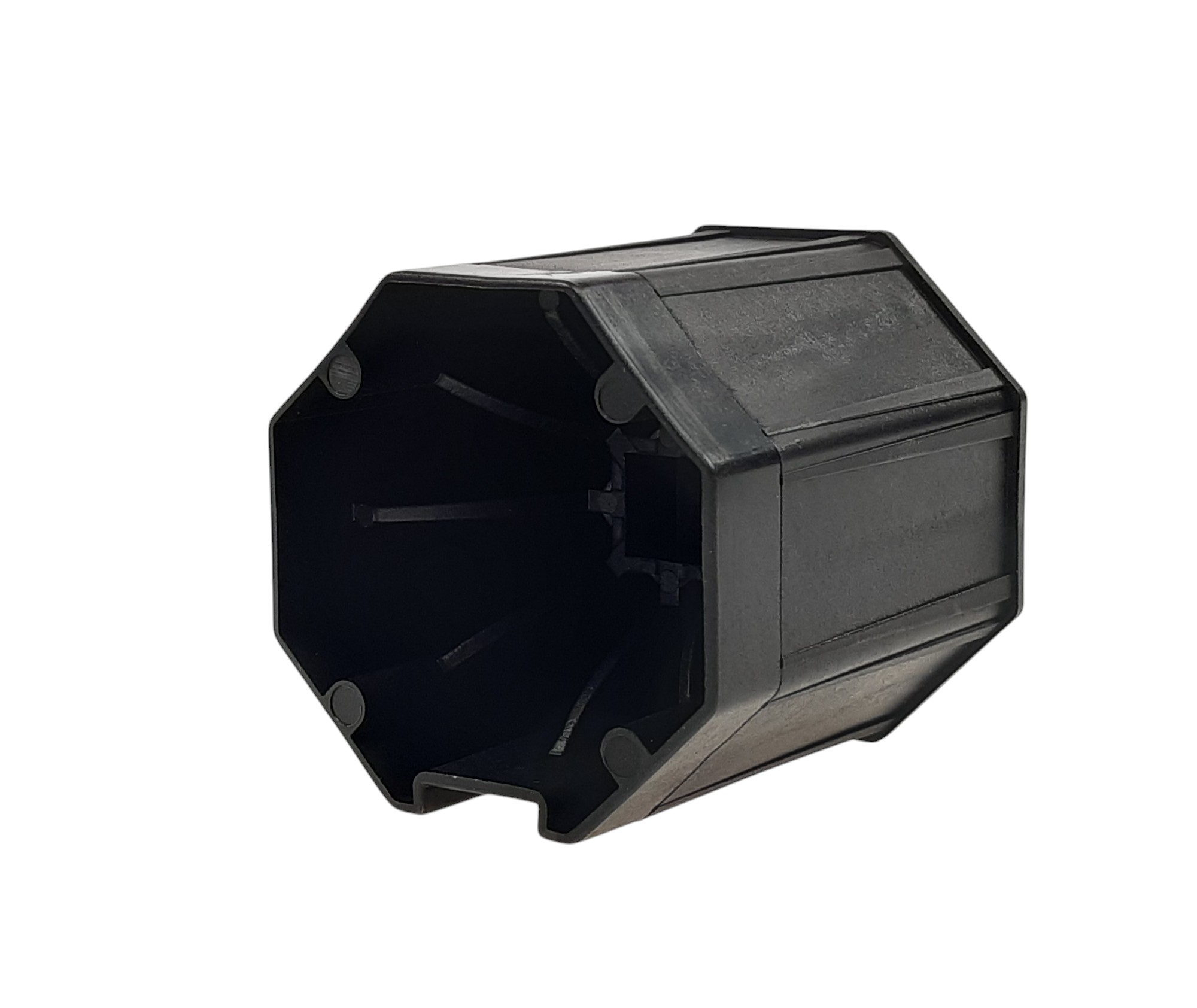

Walzenkapsel für SW70 – 70 mm Länge – mit außenliegendem Stahlstift Ø 12 mm – von Cherubini MI-METAL   Diese robuste Walzenkapsel von Cherubini MI-METAL ist für Rollladenwellen mit einem Achtkantdurchmesser von 70 mm (SW70) geeignet. Sie verfügt über einen außenliegenden Stahlstift mit 12 mm Durchmesser und besteht aus strapazierfähigem Kunststoff – ideal für langlebige und stabile Rollladenantriebe.   Technische Details:   Passend für Welle: SW70 (Ø 70 mm Achtkant)   Länge: 70 mm   Stahlstift (Außen): Ø 12 mm   Material: Kunststoff   Außendurchmesser Calotta: ca. 68 mm   Artikelnummer: KP.70.70   Die Walzenkapsel sorgt für eine sichere Lagerung und gleichmäßige Kraftübertragung in manuellen oder motorisierten Rollladensystemen. Dank ihrer stabilen Ausführung eignet sie sich sowohl für Neubauten als auch für die Nachrüstung bestehender Anlagen.   Hersteller: Cherubini MI-METAL
