Gurtscheiben

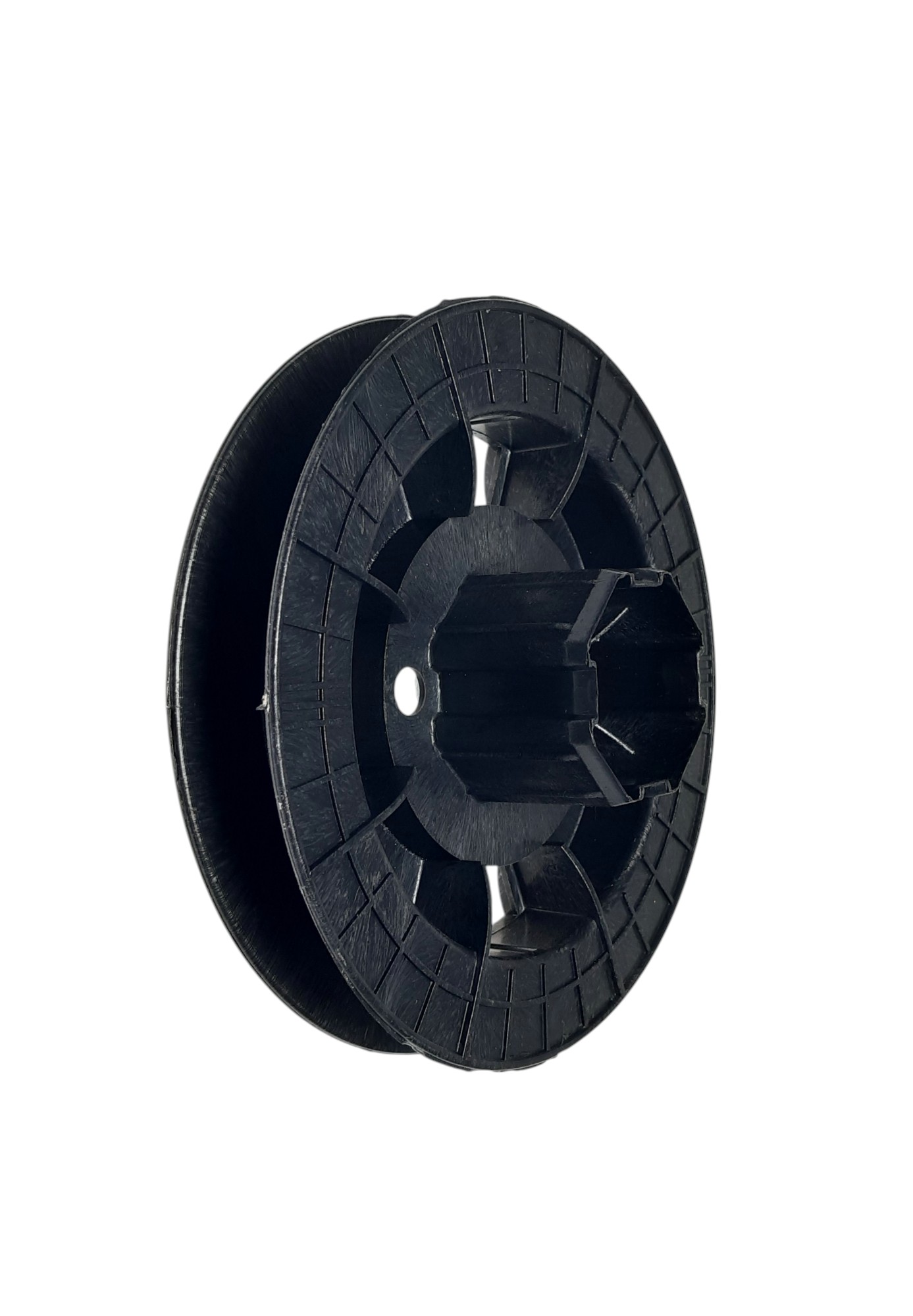

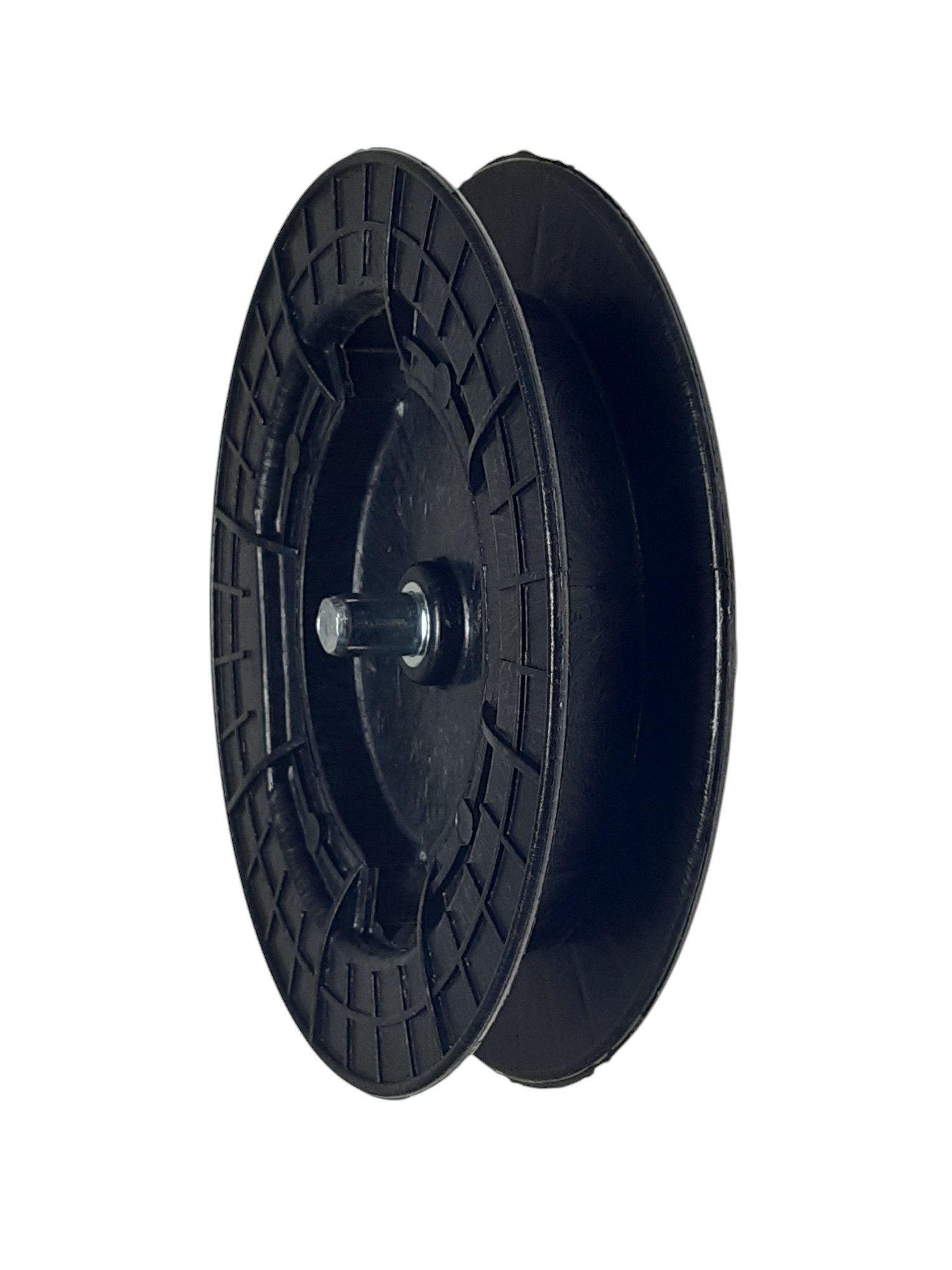

Gurtscheibe Ø 180 mm mit integrierter Walzenkapsel – Stahlstift Ø 12 mm – von Cherubini MI-METAL Diese stabile Gurtscheibe von Cherubini MI-METAL ist mit einer integrierten Walzenkapsel ausgestattet und eignet sich ideal für den Einsatz in manuellen Rollladensystemen. Der innenliegende Stahlstift mit einem Durchmesser von 12 mm ermöglicht eine sichere Lagerung und effiziente Kraftübertragung. Technische Details: Scheibendurchmesser: Ø 180 mm Stahlstift (innenliegend): Ø 12 mm Integrierte Walzenkapsel (Calotta): für Wellen mit Ø 60 mm Material: robuster Kunststoff Ausführung: Gurtscheibe mit integrierter Lagerung Die Kombination aus langlebigem Kunststoff und integriertem Lager macht diese Gurtscheibe zu einer zuverlässigen Lösung für klassische Rollladensysteme. Sie eignet sich hervorragend für Anwendungen, bei denen eine direkte Gurtaufnahme mit minimalem Platzbedarf erforderlich ist. Artikelnummer: PP.18.PI Hersteller: Cherubini MI-METAL

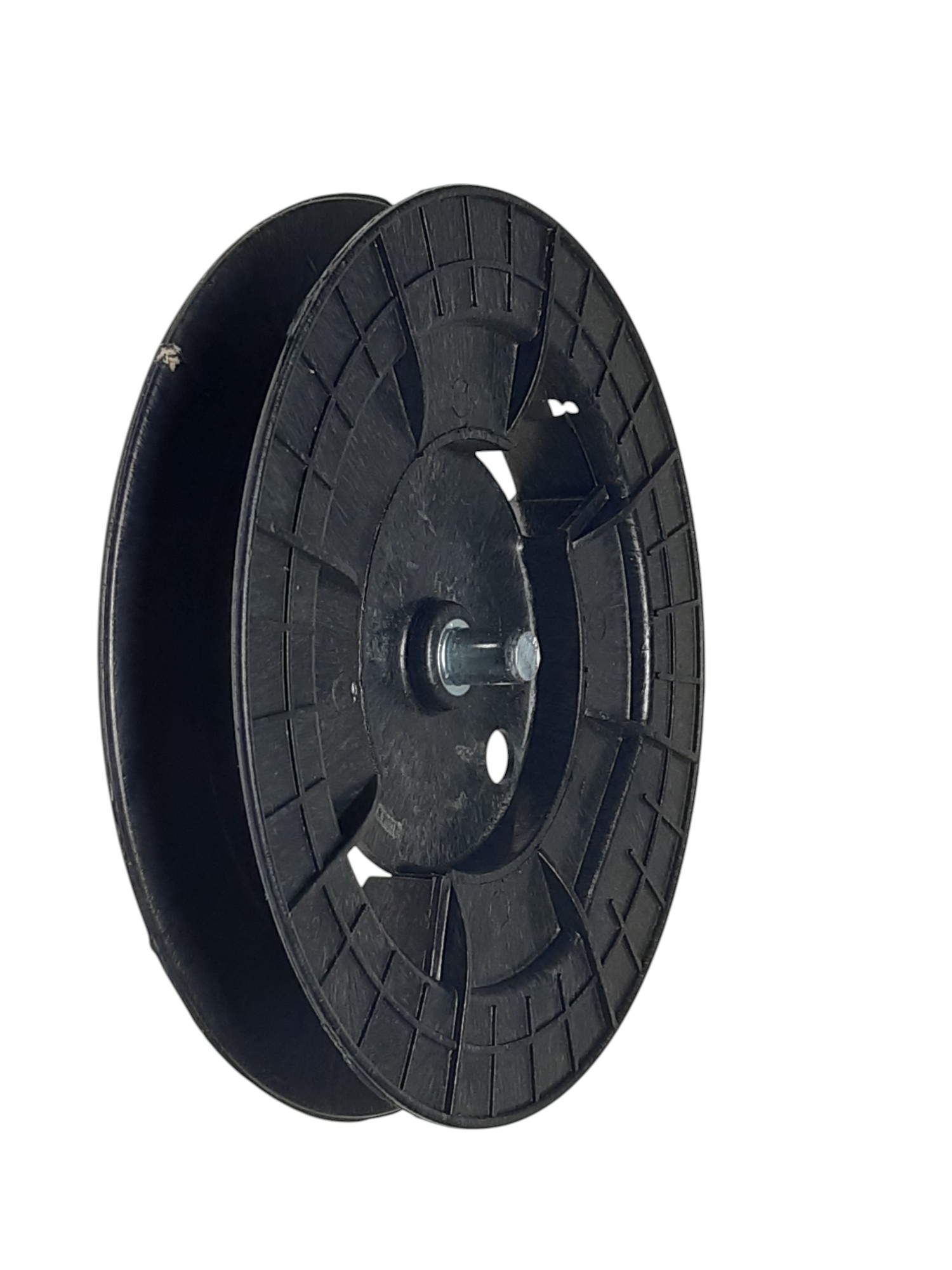

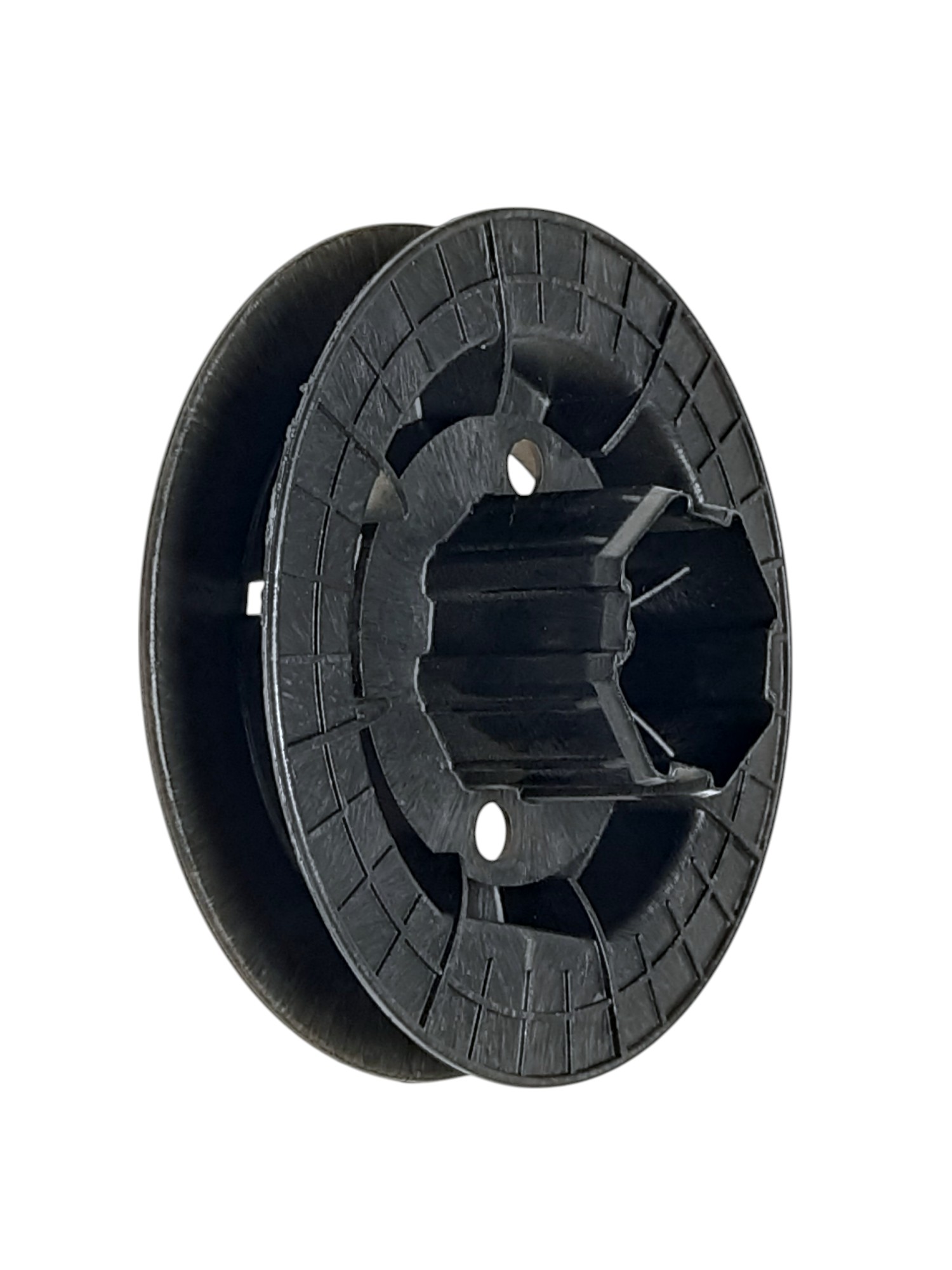

Gurtscheibe Ø 200 mm mit integrierter Walzenkapsel – Stahlstift Ø 12 mm – von Cherubini MI-METAL Diese großdimensionierte Gurtscheibe von Cherubini MI-METAL ist mit einer integrierten Walzenkapsel und einem innenliegenden Stahlstift (Ø 12 mm) ausgestattet. Sie eignet sich ideal für Rollladenanlagen mit manueller Bedienung, bei denen eine kraftvolle und gleichmäßige Gurtführung erforderlich ist. Technische Details: Scheibendurchmesser: Ø 200 mm Stahlstift (innenliegend): Ø 12 mm Integrierte Walzenkapsel (Calotta): für Wellen mit Ø 60 mm Material: robuster Kunststoff Ausführung: Gurtscheibe mit integrierter Lagerung Durch die Kombination aus stabilem Kunststoff und integrierter Lagertechnik bietet die Gurtscheibe eine zuverlässige Lösung für langlebige Rollladensysteme. Besonders geeignet für größere Fenster- oder Türöffnungen mit hohem Rollladengewicht. Artikelnummer: PP.20.PI Hersteller: Cherubini MI-METAL

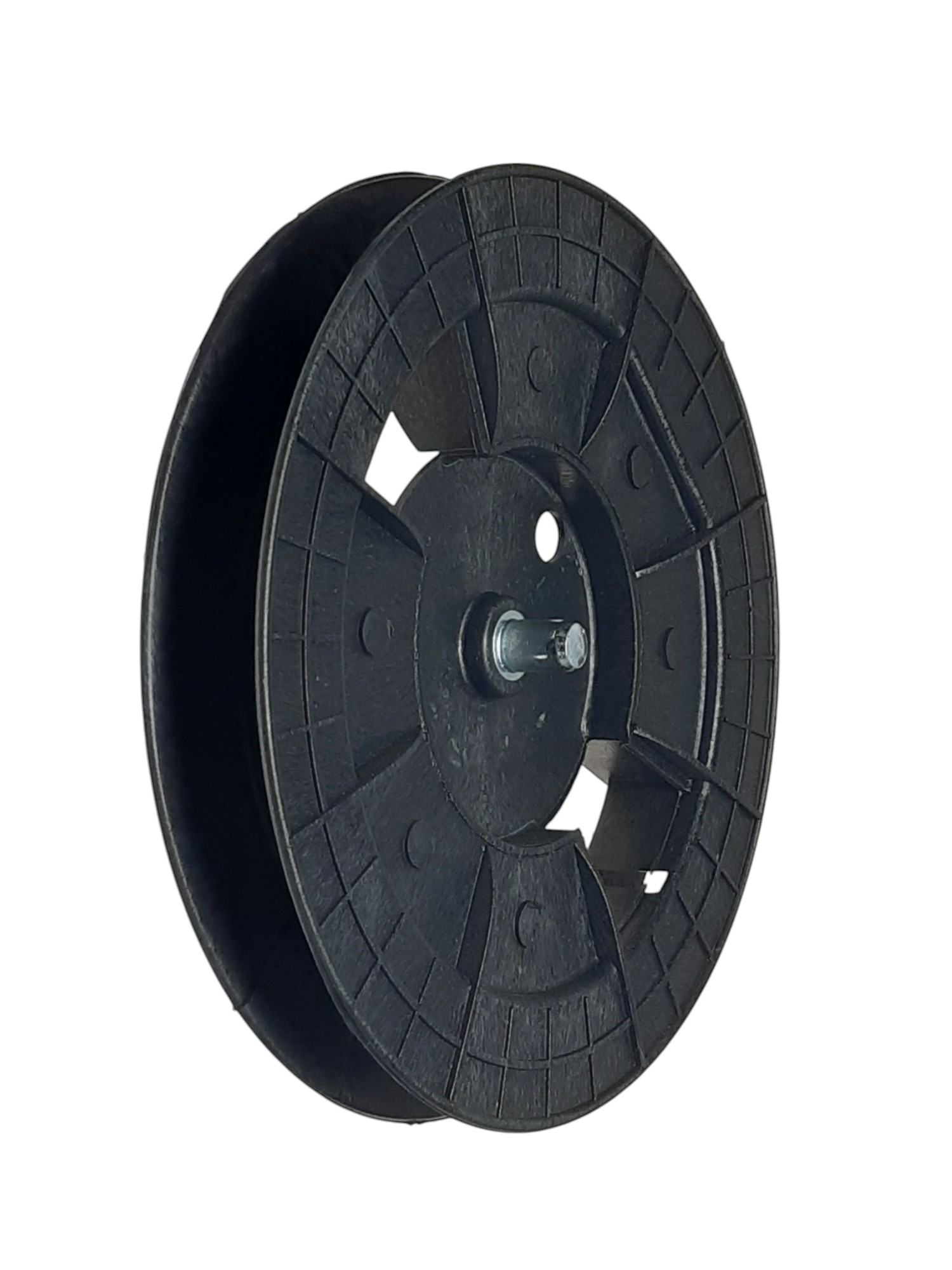

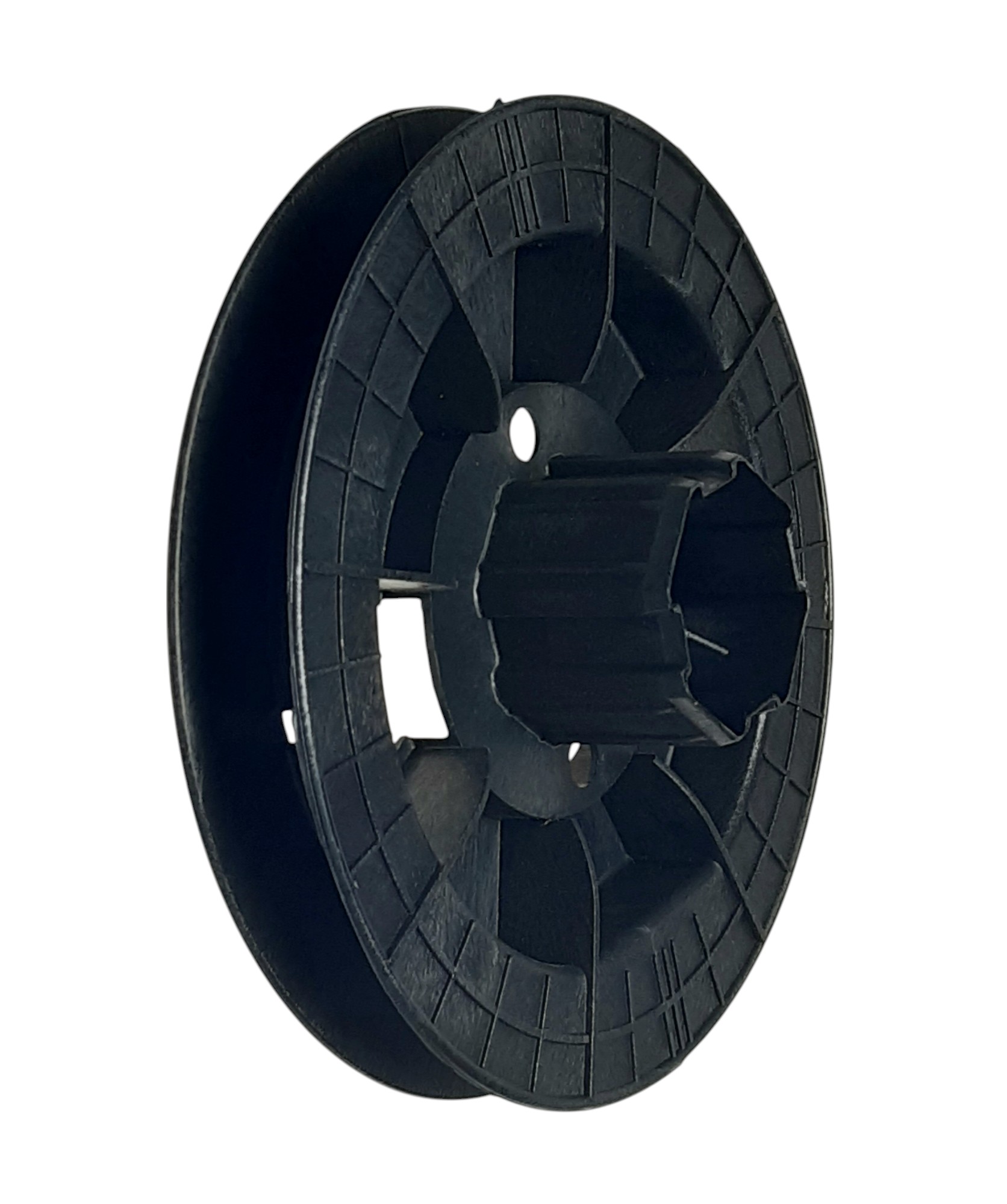

Gurtscheibe Ø 220 mm mit integrierter Walzenkapsel – Stahlstift Ø 12 mm – von Cherubini MI-METAL Die Gurtscheibe von Cherubini MI-METAL mit einem Durchmesser von 220 mm ist mit einer integrierten Walzenkapsel ausgestattet, die über einen innenliegenden Stahlstift (Ø 12 mm) für eine stabile und langlebige Gurtführung sorgt. Diese Ausführung ist ideal für größere Rollladensysteme, bei denen eine kraftvolle und effiziente Umlenkung des Gurtes erforderlich ist. Technische Details: Scheibendurchmesser: Ø 220 mm Stahlstift (innenliegend): Ø 12 mm Integrierte Walzenkapsel (Calotta): für Wellen mit Ø 60 mm Material: robuster Kunststoff Ausführung: Gurtscheibe mit integrierter Lagerung Dank der hohen Belastbarkeit und der langlebigen Konstruktion eignet sich diese Gurtscheibe hervorragend für den Einsatz in größeren Rollladenanlagen und sorgt für eine gleichmäßige Kraftübertragung und eine lange Lebensdauer. Artikelnummer: PP.22.PI Hersteller: Cherubini MI-META

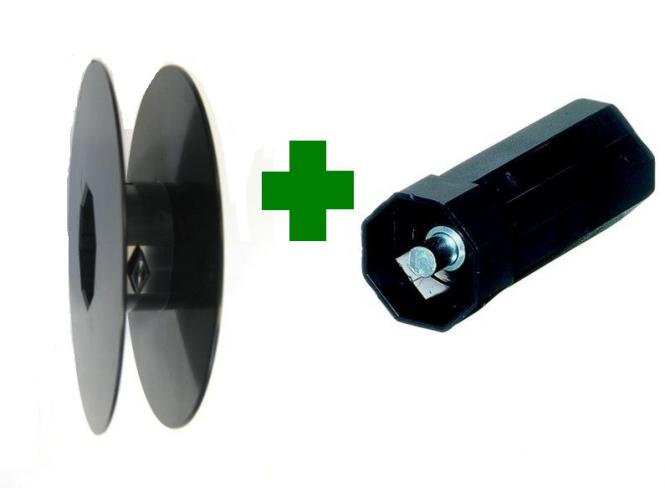

Selve Gurtscheibe, SW 40 mit Walzenkapsel lang für 23 mm Gurt für 23 mm Gurt mit inneliegendem Stahl-Achsstift ø 9,8 mm aus Kunststoff für Stahlwelle SW 40 D = Ø 130 mm, d = Ø 47 mm

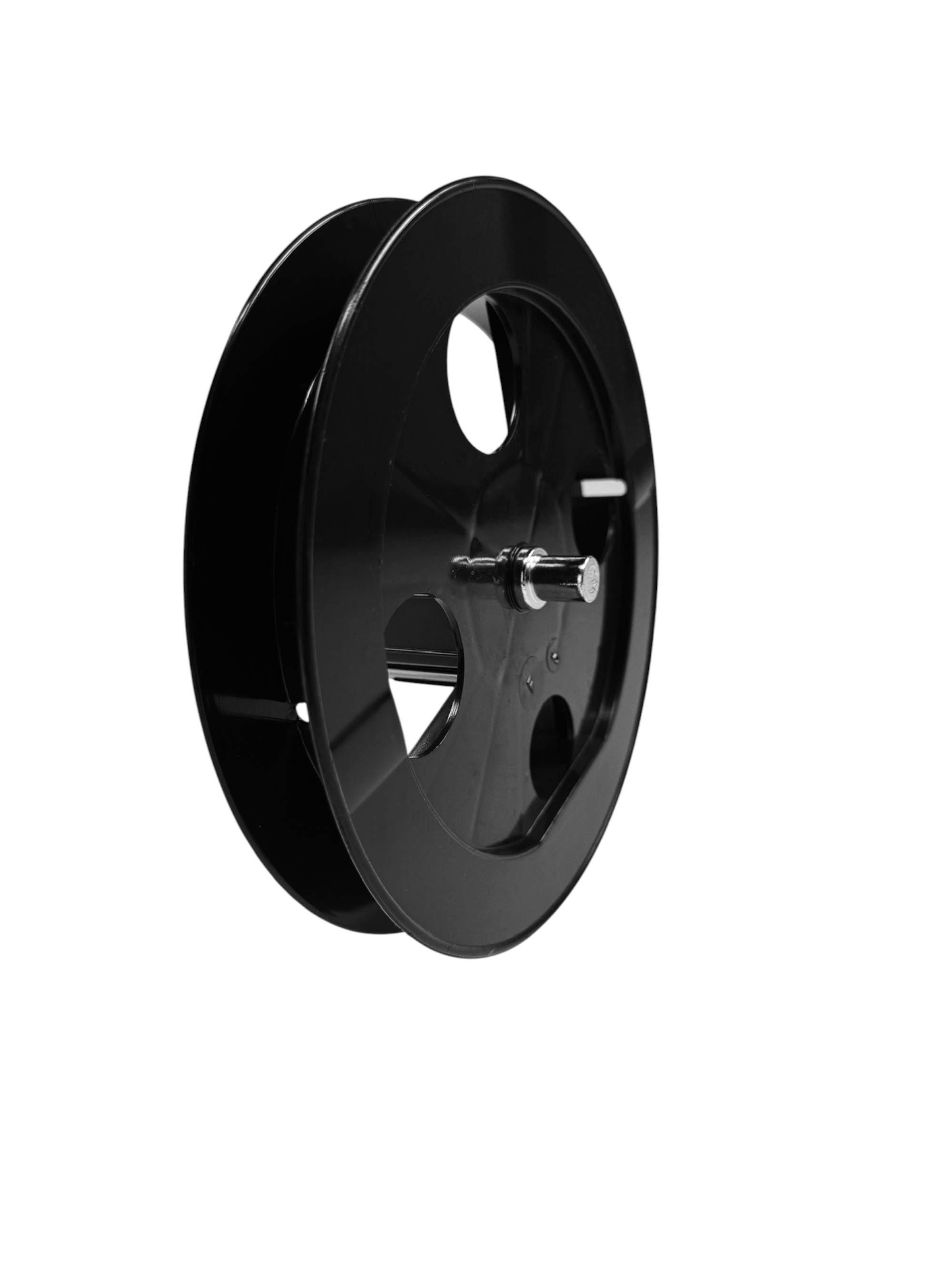

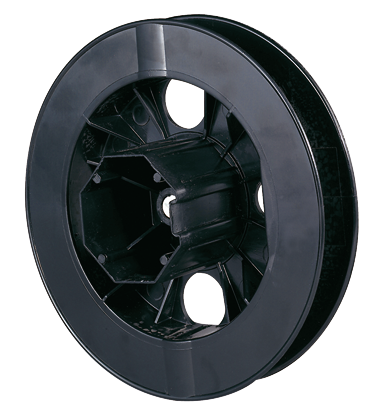

„Gurtscheibe mit Walzenkapsel SW 60“Gurtscheibe mit Walzenkapsel SW 60 aus Kunststoff, mit Ø 12 mm Stahl-Achsstift für Stahlwelle SW 60Technische Daten:D = Ø nach Auswahld = Ø nach AuswahlLieferumfang:1 x Gurtscheibe mit Walzenkapsel SW 60 und Ø 12 mm Stahl-Achsstift
„Gurtscheibe SW 50 - D = Ø 190 mm, d = Ø 135 mm“Kunststoff-Gurtscheibe für 8-kant Stahlwelle oder Aufnahme Ø 50 mm (SW 50) für 18-23 mm breites Gurtband, verschiebbar. Mit Befestigungsstift zum einhaken des Gurtbandes und Einlassschlitz. Die Gurtscheibe kann auf eine Walzenkapsel oder Wickelwelle aufgesteckt werden und muss mit Schrauben oder Nieten gegen das Verschieben gesichert werden.Tipp: Je größer der Wickelkern, desto weniger Zugkraft müssen sie aufbringen.Maaße: Außendurchmesser (D) 190 mm, Wickelkern (d) 135 mm, Gurtaufnahme ca. 8 mTechnische Daten:Außendurchmesser (D): 190mm Wickelkern (d): 135 mm Gurtaufnahme: ca. 8 m

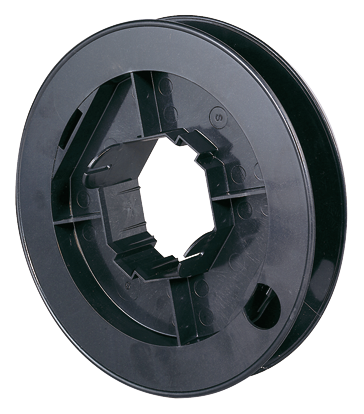

„Gurtscheibe SW 50 -D = Ø 170 mm, d = Ø 120 mm“Kunststoff-Gurtscheibe für 8-kant Stahlwelle oder Aufnahme Ø 50 mm (SW 50) für 18-23 mm breites Gurtband, verschiebbar. Mit Befestigungsstift zum einhaken des Gurtbandes und Einlassschlitz. Die Gurtscheibe kann auf eine Walzenkapsel oder Wickelwelle aufgesteckt werden und muss mit Schrauben oder Nieten gegen das Verschieben gesichert werden.Tipp: Je größer der Wickelkern, desto weniger Zugkraft müssen sie aufbringen.Maße : Außendurchmesser (D) 170 mm, Wickelkern (d) 120 mm, Gurtaufnahme ca. 6 mTechnische Daten:Außendurchmesser (D): 170mm Wickelkern (d): 120 mm Gurtaufnahme: ca. 6 m

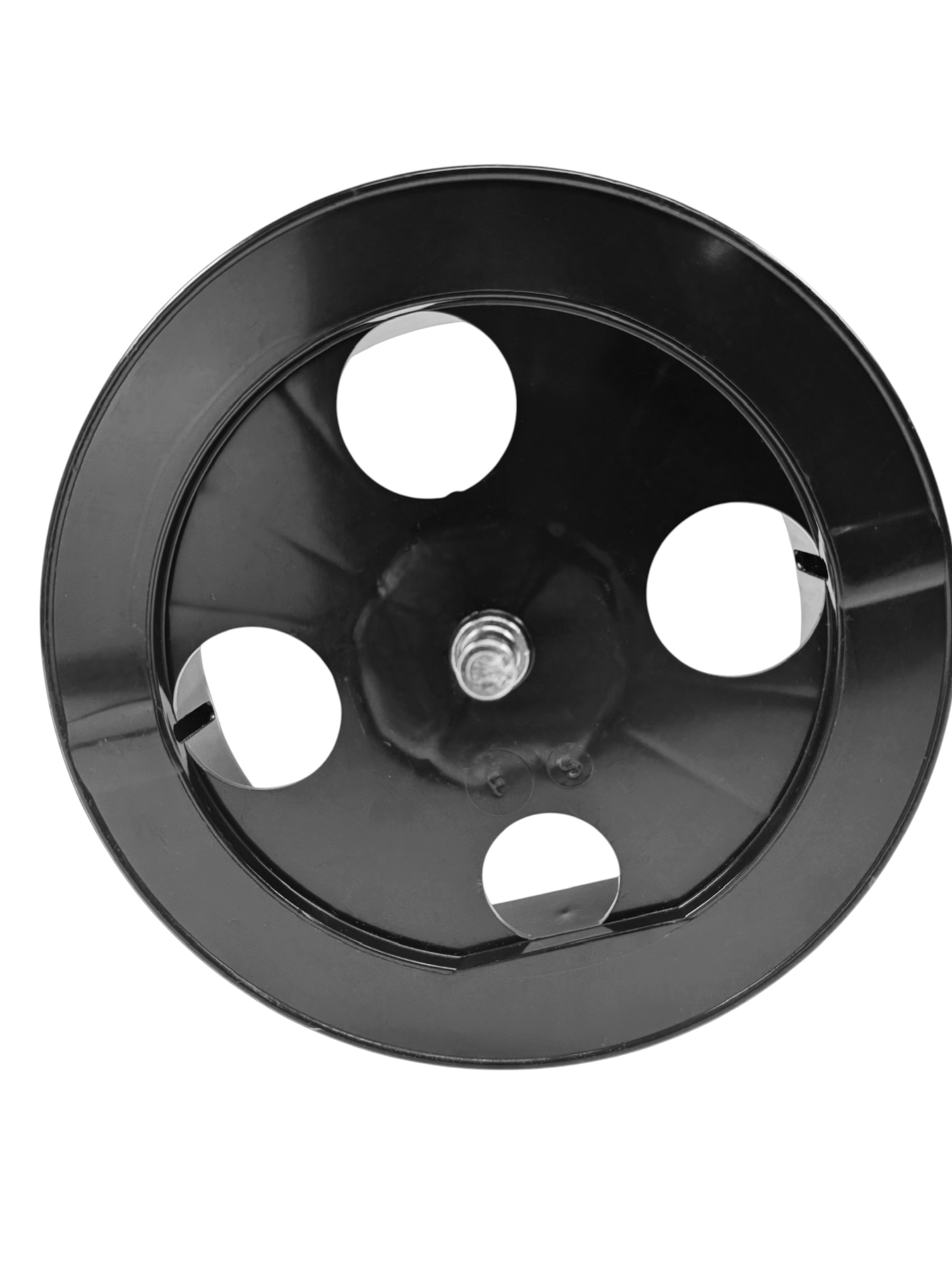

„Gurtscheibe SW 60“Kunststoff-Gurtscheibe für 8-kant Stahlwelle oder Aufnahme Ø 60 mm (SW 60) für 18-23 mm breites Gurtband, verschiebbar. Mit Befestigungsstift zum einhaken des Gurtbandes und Einlassschlitz. Die Gurtscheibe kann auf eine Walzenkapsel oder Wickelwelle aufgesteckt werden und muss mit Schrauben oder Nieten gegen das Verschieben gesichert werden!Tipp: Je größer der Wickelkern, desto weniger Zugkraft müssen sie aufbringen.Modell 130 mm: Außendurchmesser (D) 130 mm, Wickelkern (d) 90 mm, Gurtaufnahme ca. 4 mModell 170 mm: Außendurchmesser (D) 170 mm, Wickelkern (d) 127 mm, Gurtaufnahme ca. 6 mModell 190 mm: Außendurchmesser (D) 190 mm, Wickelkern (d) 127 mm, Gurtaufnahme ca. 8 mModell 215 mm: Außendurchmesser (D) 215 mm, Wickelkern (d) 164 mm, Gurtaufnahme ca. 12 m
„Mini-Begrenzungsscheibe für Stahlwelle SW 40“Mini-Bedrenzungsscheibe aus Kunststoff für 8-kant Stahlwelle 40 mm (SW 40), verschiebbar, an den Rändern abgeschrägt.Die Begrenzungsscheibe wird auf eine Walzenkapsel oder Wickelwelle aufgesteckt und begrenzt den Laufbereich des Rollladenpanzer so, dass ein verschieben der Rollladenstäbe verhindert wird. Nach der Positionierung muss sie mit Schrauben oder Nieten gegen ein Verschieben gesichert werden.Technische Daten:Außendurchmesser (D): 114 mm / 138 mmFür Welle: 40 mm 8-Kant SW40

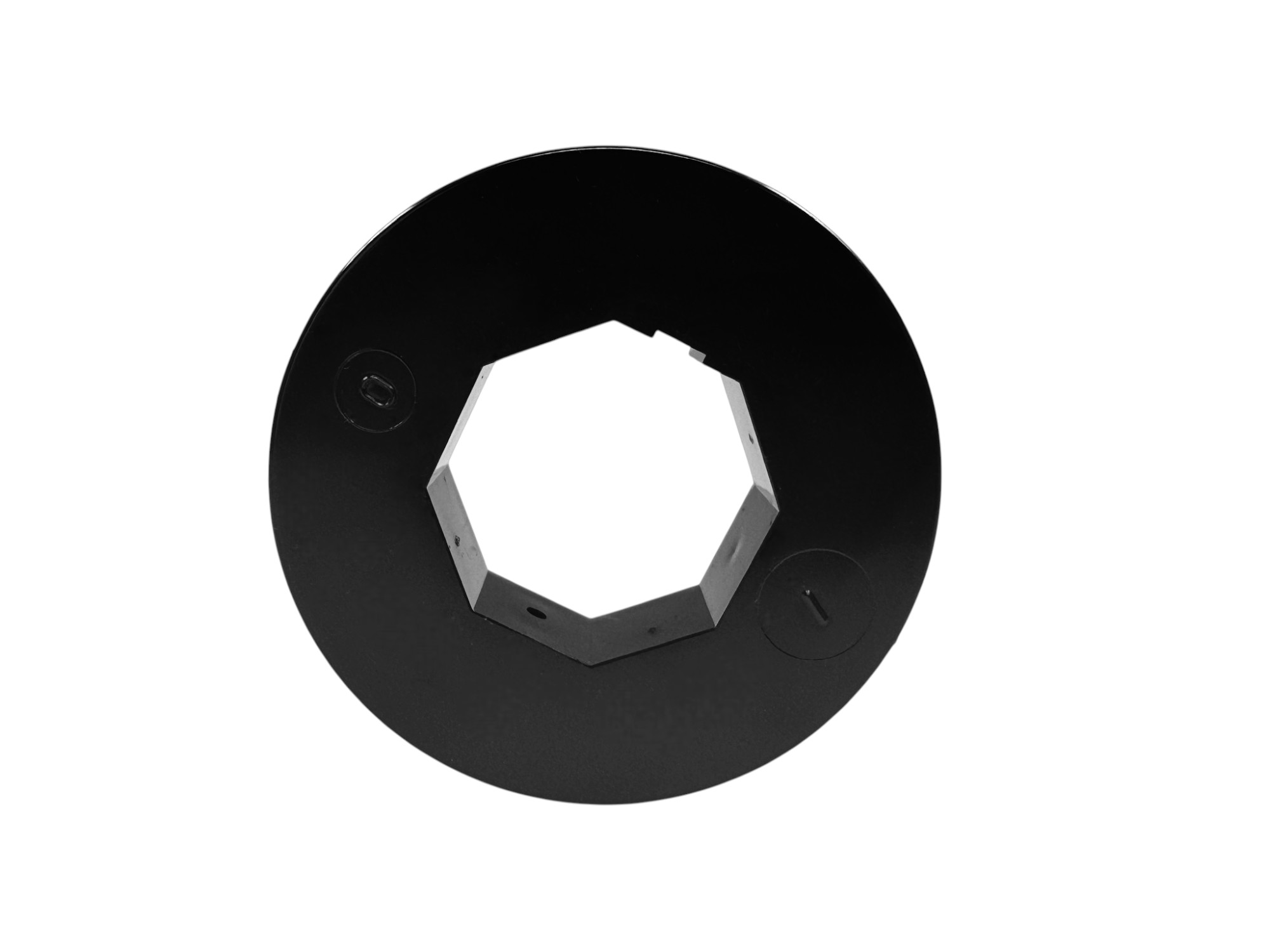

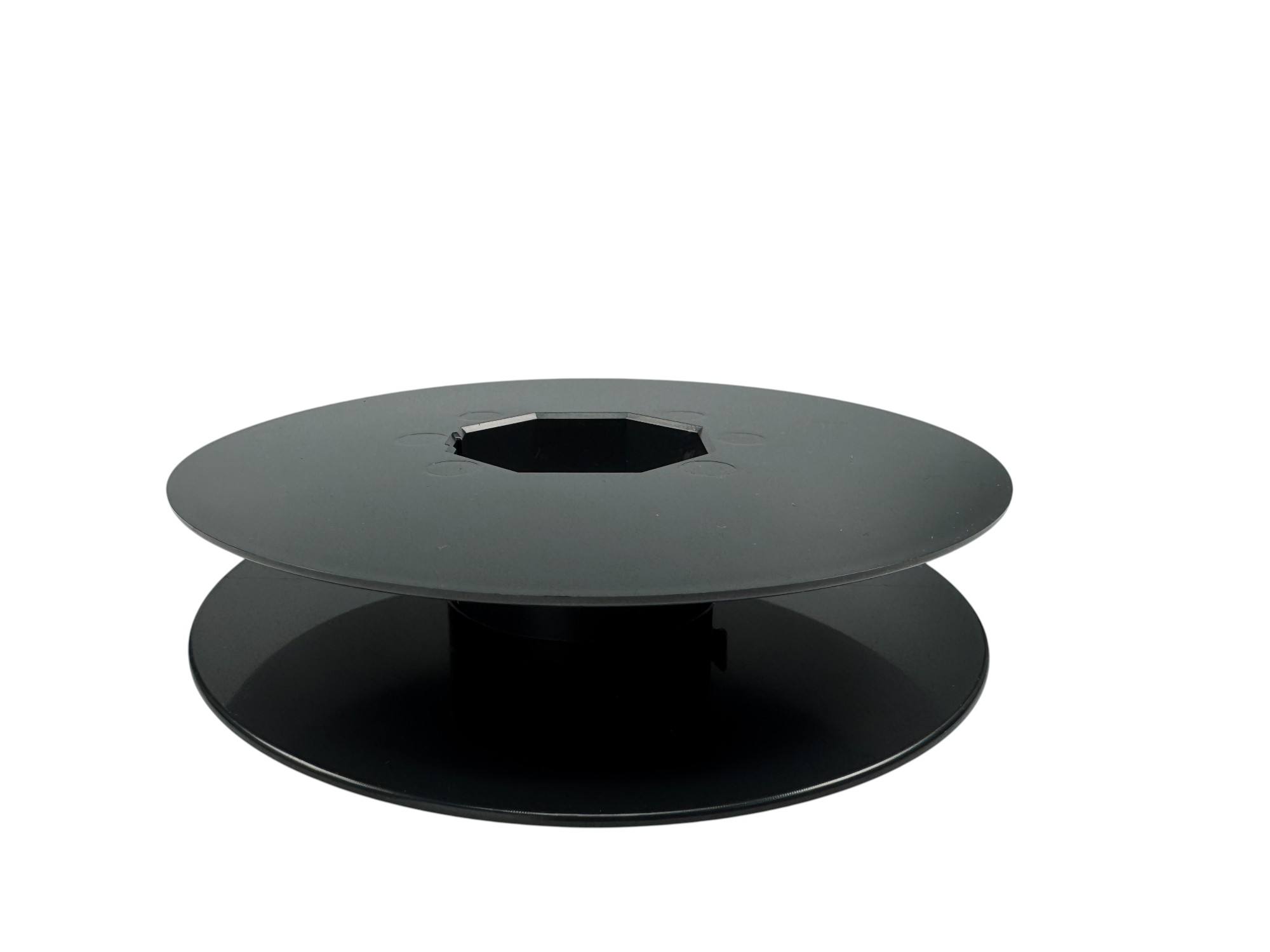

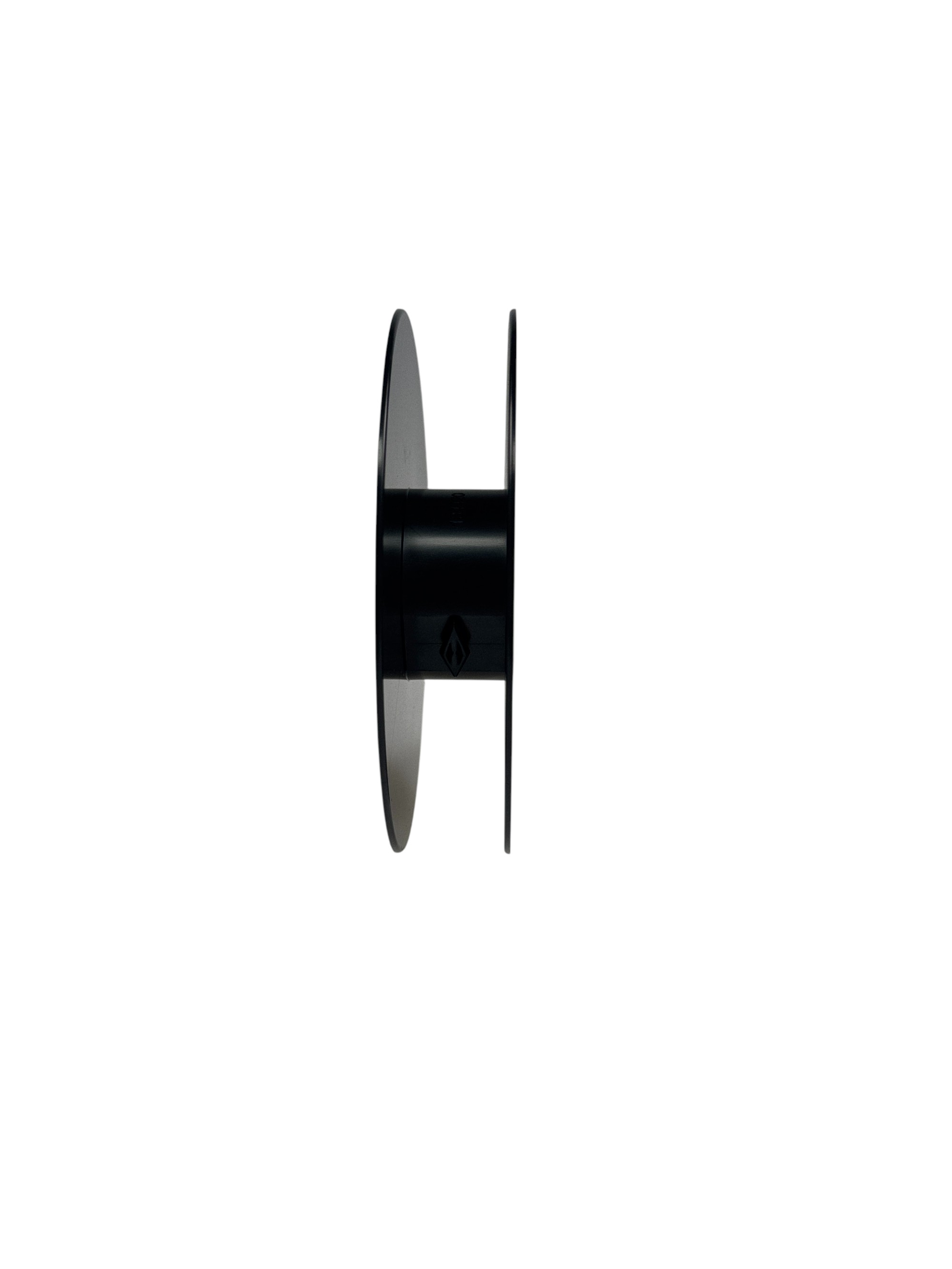

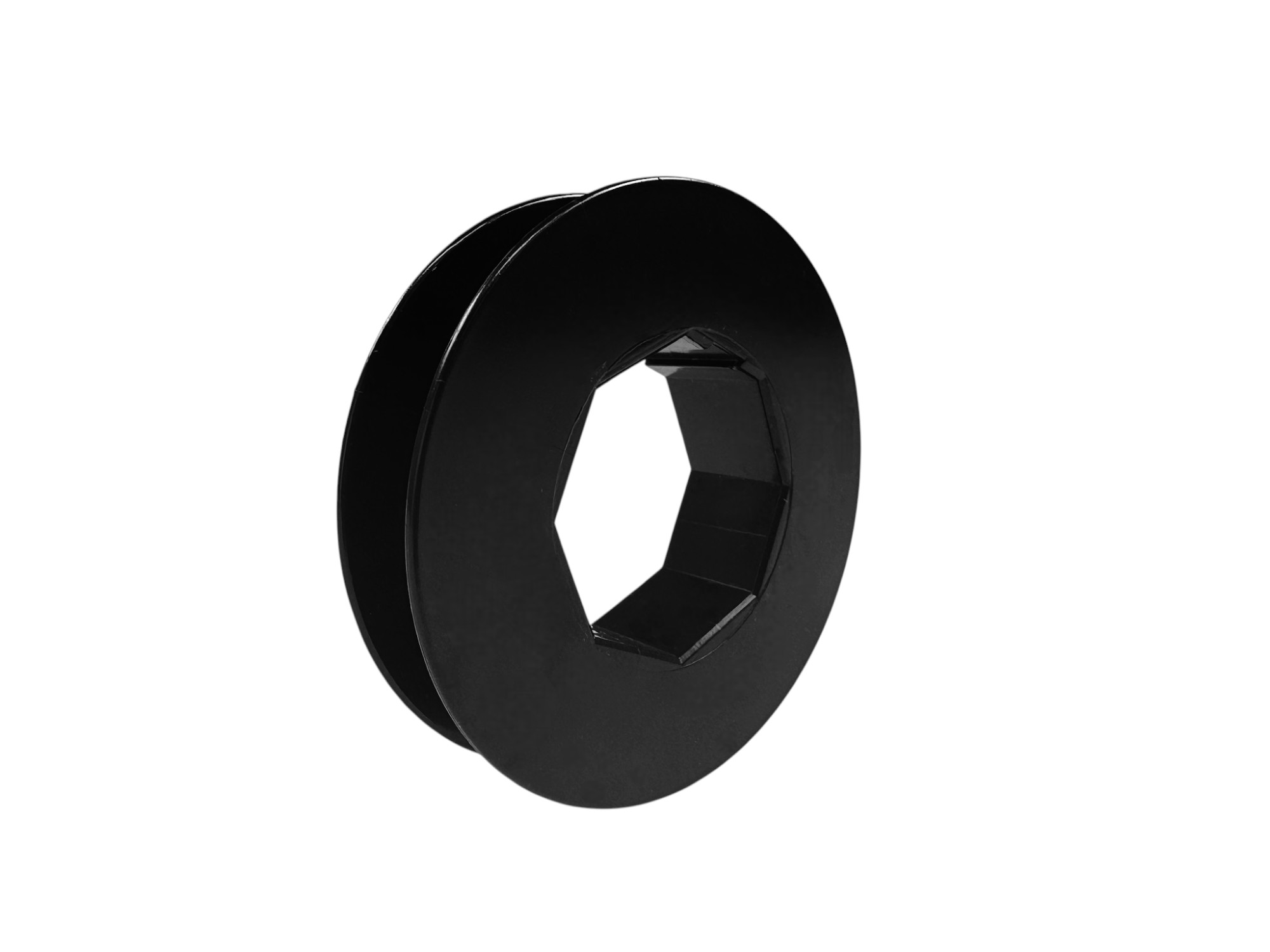

Mini-Gurtscheiben aus Kunststoff für Stahlwelle SW 40 Die Selve Mini-Gurtscheibe für Stahlwelle SW40 ist die perfekte Lösung für eine zuverlässige und langlebige Rollladensteuerung. Gefertigt aus hochwertigem, schlagfestem Kunststoff bietet sie eine stabile Verbindung zwischen Rollladenwelle und Antrieb. Dank der genormten Schlüsselweite SW40 ist die Gurtscheibe universell passend für alle gängigen Stahl-Achtkantwellen dieser Größe. Mit einem Außendurchmesser von 85 mm und einem Innendurchmesser von 40 mm sorgt sie für eine präzise Kraftübertragung bei minimalem Verschleiß.Technische Details Merkmal Beschreibung Hersteller Selve Artikeltyp Mini-Gurtscheibe Werkstoff Kunststoff Farbe Schwarz Wellentyp Stahlwelle SW40 (Achtkantwelle) Außendurchmesser (DA) 85 mm Innendurchmesser (di) 40 mm Schlüsselweite (SW) 40 mm Montageart Aufsteckmontage Anwendung Verbindung von Rollladenwelle und Antrieb Einsatzbereich Rollladensysteme, Rohrmotoren, Nachrüstung

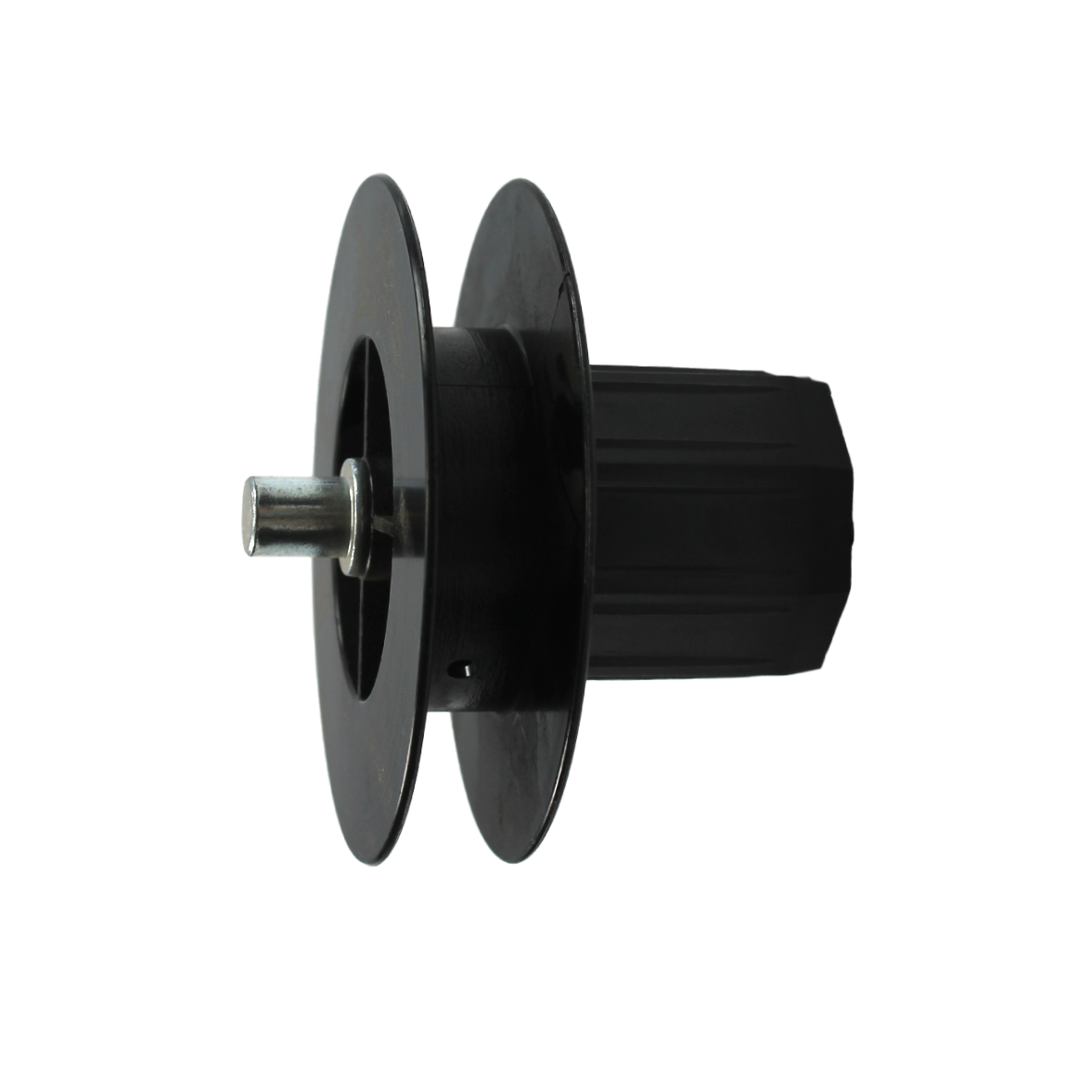

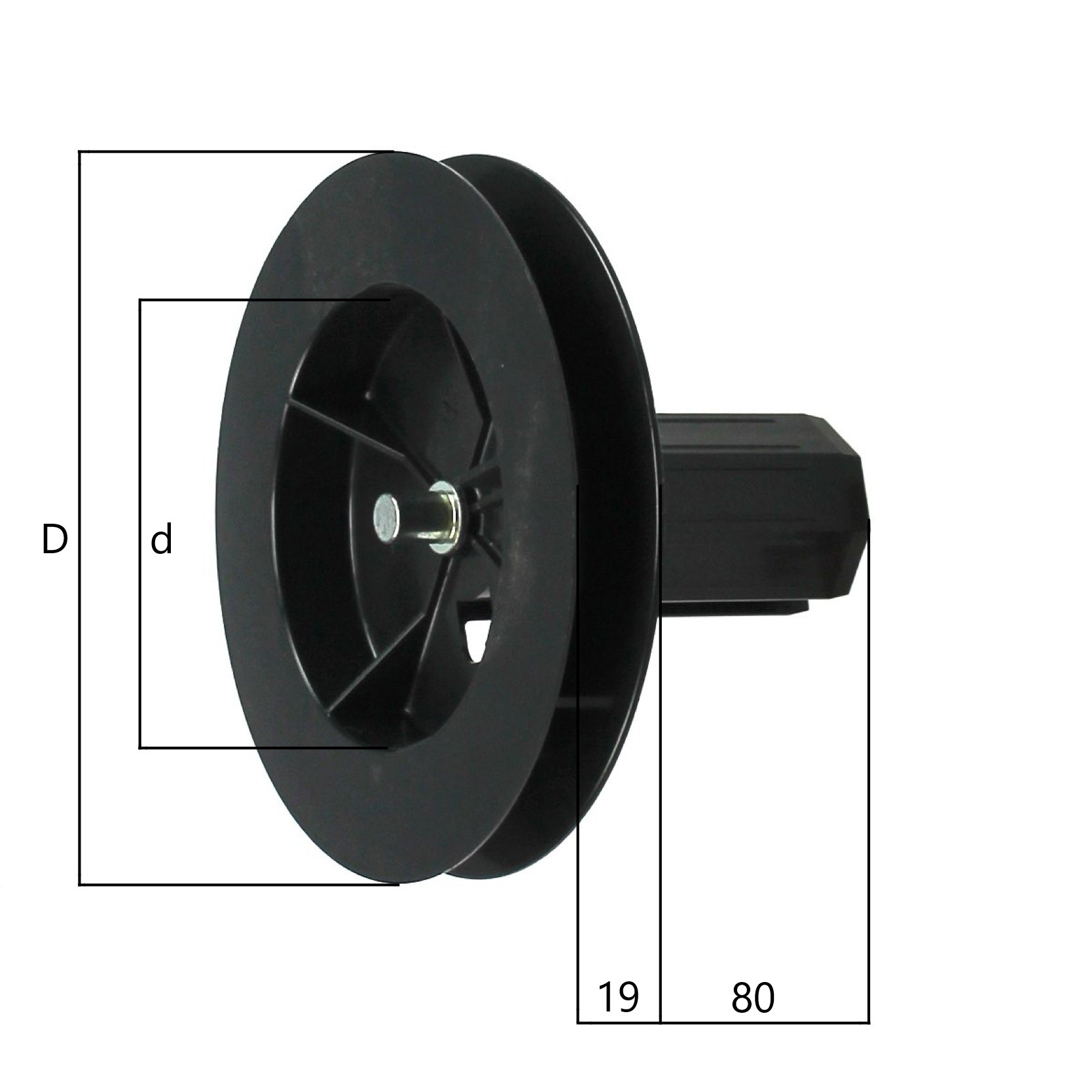

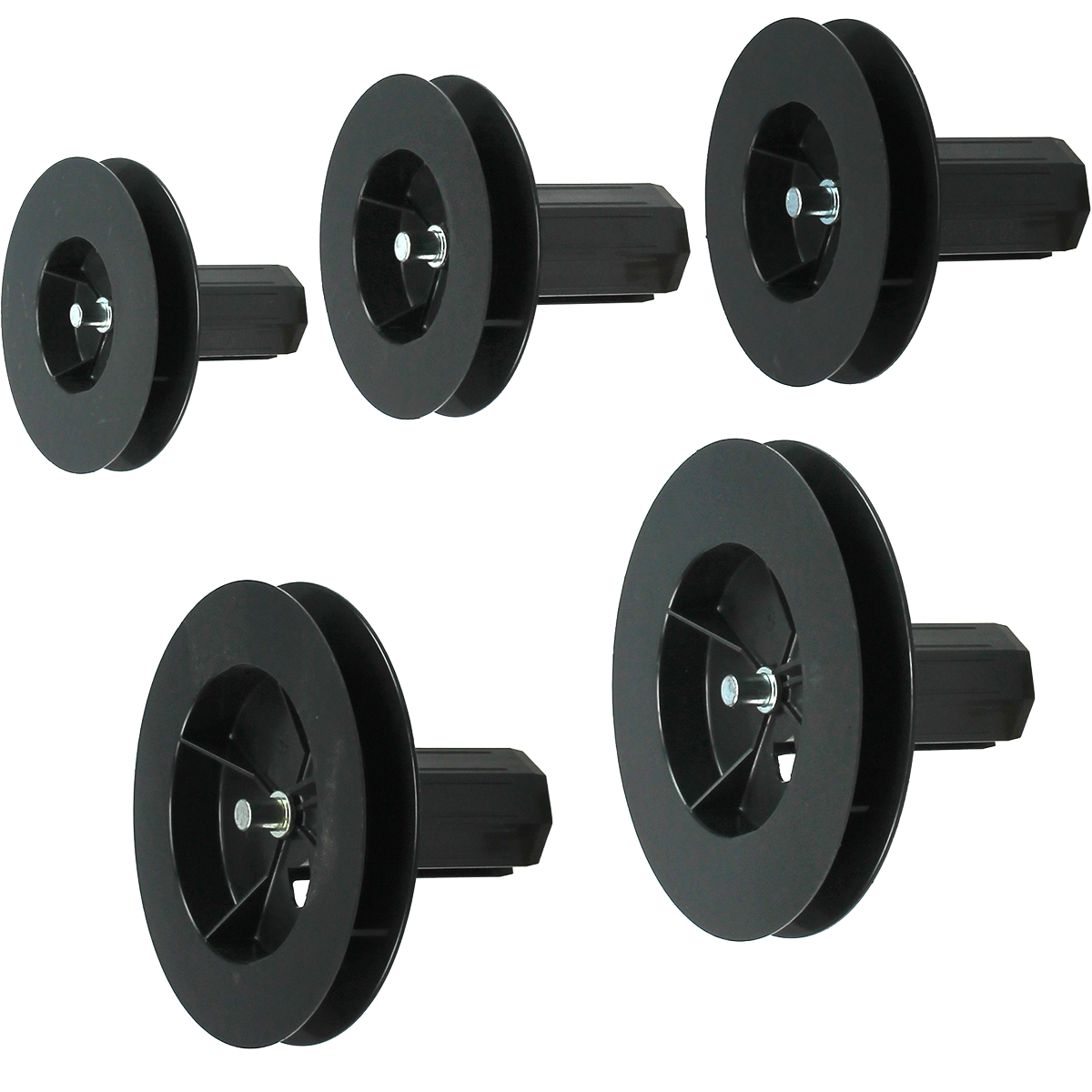

Mini-Gurtscheibe SW 40 mit Walzenkapsel,kurz außenliegender Stahl-Achsstift ø 10mm aus Kunststoff für Stahlwelle SW 40
Die Selve Mini-Gurtscheiben in kurzer Ausführung eignen sich für alle 40 mm Stahlwellen. Durch den intigrierten Stahl-Achsstift und den Hart-PVC-Kunststoff ist die Gurtscheibe ein langlebiges und robustes Produkt. Wir bieten die Gurtscheiben mit einem Durchmesser von 110 mm bis 154 mm an. Technische Daten Hersteller: SelveProdukttyp: GurtscheibeMaterial: robustes PVC-KunststoffWellentyp: 8-Kant WelleSchlüsselweite: 40 mm (SW40)Abmessungen (LxB): 85/100/114/138 mm x 85/100/114/138 mm x 19 mmAchsstift Durchmesser/Länge: Ø 10 x 12,5 mmWellentyp: 8-Kant Welle Varianten 131062: D = Ø 110 mm, d = Ø 64 mm 131063: D = Ø 114 mm, d = Ø 64 mm 131064: D = Ø 120 mm, d = Ø 64 mm 131065: D = Ø 125 mm, d = Ø 64 mm 131066: D = Ø 135 mm, d = Ø 90 mm 131067: D = Ø 138 mm, d = Ø 90 mm 131068: D = Ø 150 mm, d = Ø 90 mm 131069: D = Ø 154 mm, d = Ø 100 mm

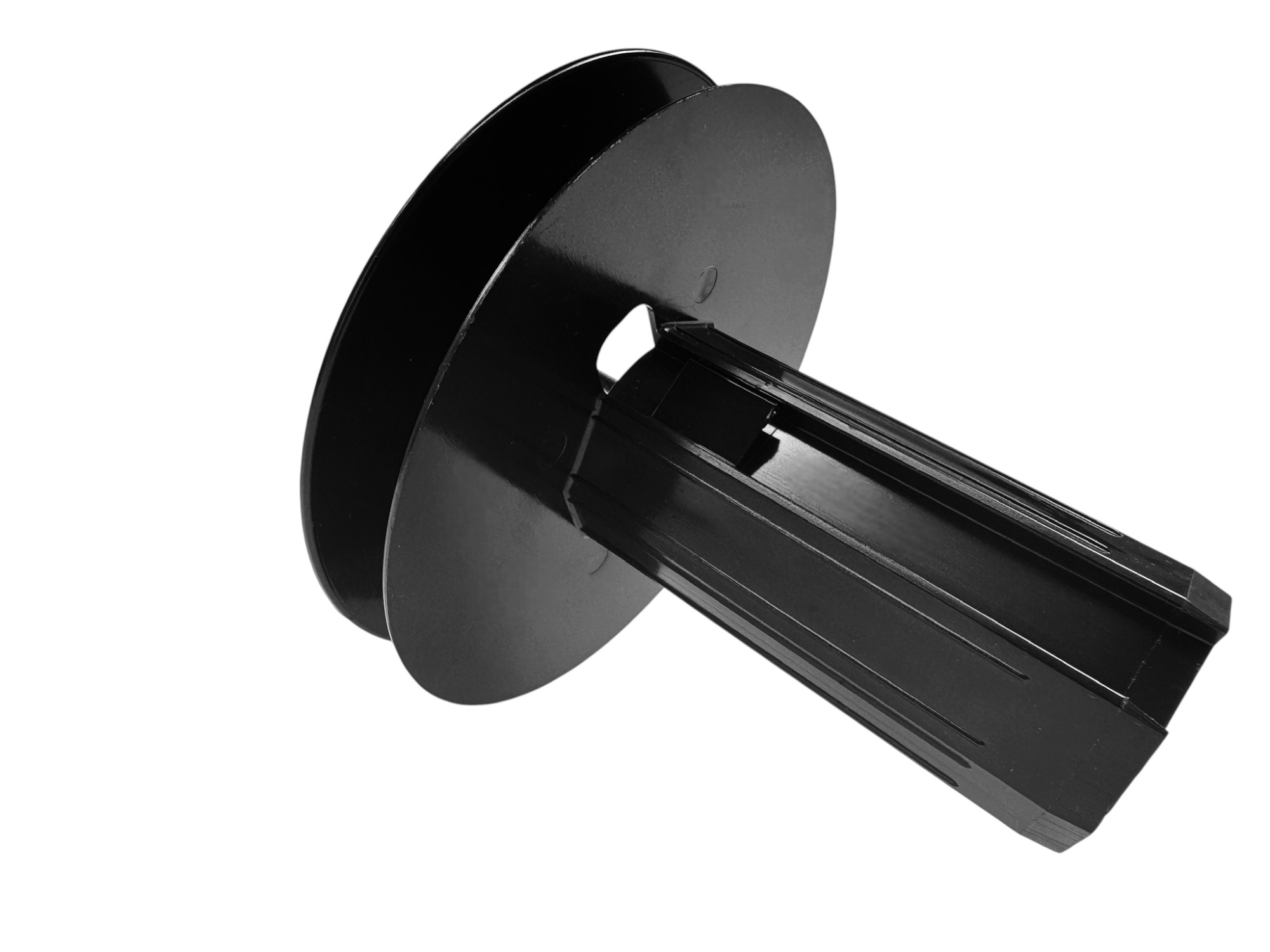

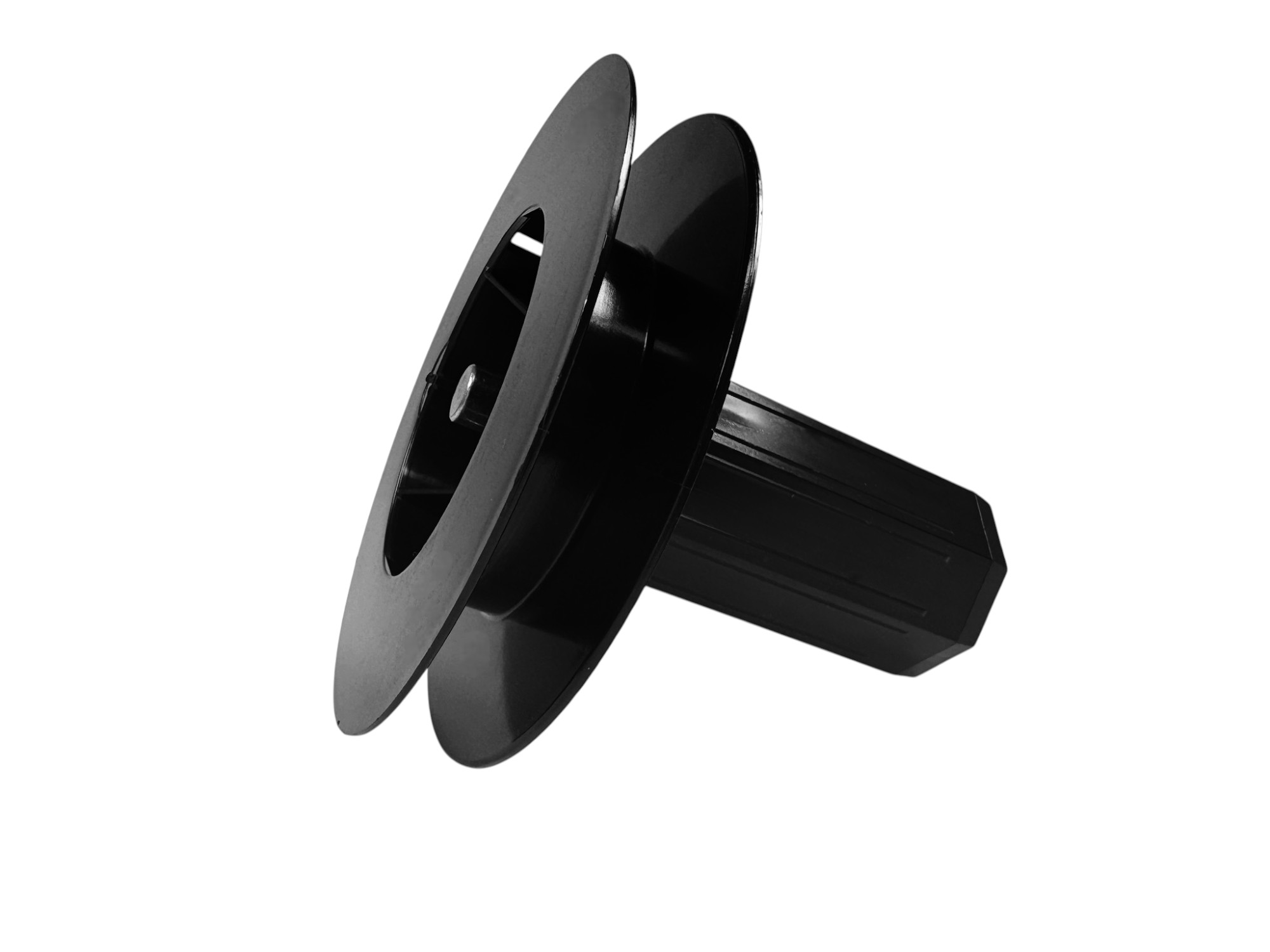

"Mini-Gurtscheibe, lang, SW 40, mit Walzenkapsel - lang"Mini-Gurtscheibe aus Kunststoff für 8-Kant Wickelwelle 40 mm (SW 40) und 14/15 mm Gurtband, verschiebbar. Mit Befestigungsstift zum einhaken des Gurtbandes. Die Gurtscheibe kann auf eine Walzenkapsel oder Wickelwelle aufgesteckt werden und muss mit Schrauben oder Nieten gegen das Verschieben gesichert werden.Tipp: Je größer der Wickelkern, desto weniger Zugkraft müssen sie aufbringen.Ausführung 85 mm: Außendurchmesser (D) 85 mm, Wickelkern (d) 47 mm, Gurtaufnahme ca. 4 mAusführung 100 mm: Außendurchmesser (D) 100 mm, Wickelkern (d) 64 mm, Gurtaufnahme ca. 4 mAusführung 114 mm: Außendurchmesser (D) 114 mm, Wickelkern (d) 75 mm, Gurtaufnahme ca. 5 mAusführung 124 mm: Außendurchmesser (D) 124 mm, Wickelkern (d) 75 mm, Gurtaufnahme ca. 5 mAusführung 138 mm: Außendurchmesser (D) 138 mm, Wickelkern (d) 100 mm, Gurtaufnahme ca. 6 m

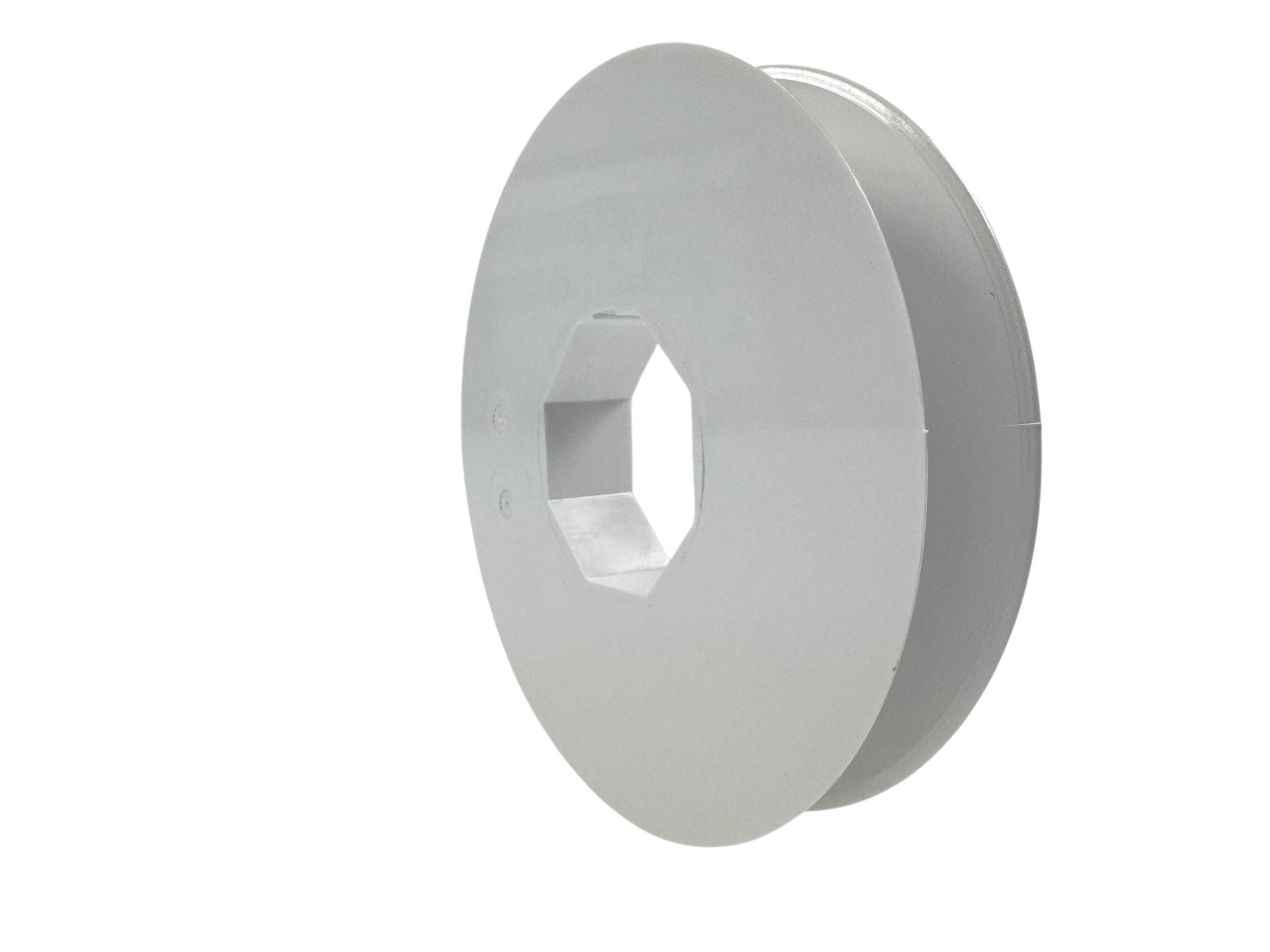

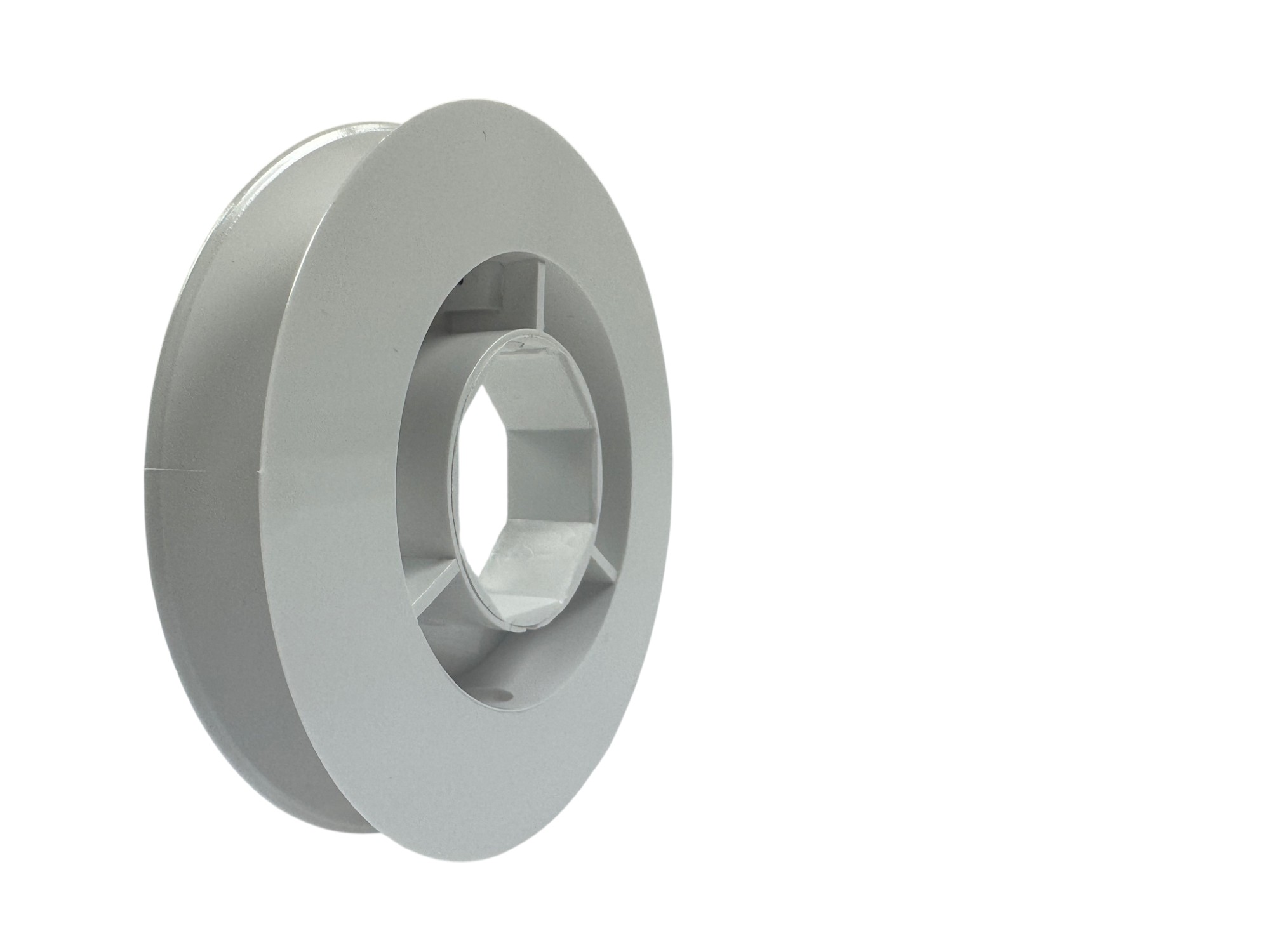

„Mini-Schnurscheibe“Mini-Schnurscheibe aus Kunststoff für Stahlwelle/Walzenkapsel mit einer Schlüsselweite von 40 mm (SW 40).Technische Daten:D = Variation wählend = Variation wählenLieferumfang:1x Mini-Schnurscheibe
