BJ 2005 -

„Ziehgriff von Schüco“Beschreibung:    Länge = 65 mm    Breite = 30 mm    Höhe = 20 mm    Lochabstand = 52 mmMaterial: AluminiumReparatur: Beim Austausch eines vorhandenen Ziehgriffs die obere Bohrung übernehmen. Die untere mit einer geeigneten Dichtungsmasse absiegeln.Ziehgriff an Element halten; oben verschrauben, ausrichten mit 2,5mm vorbohren und schließlich verschrauben.

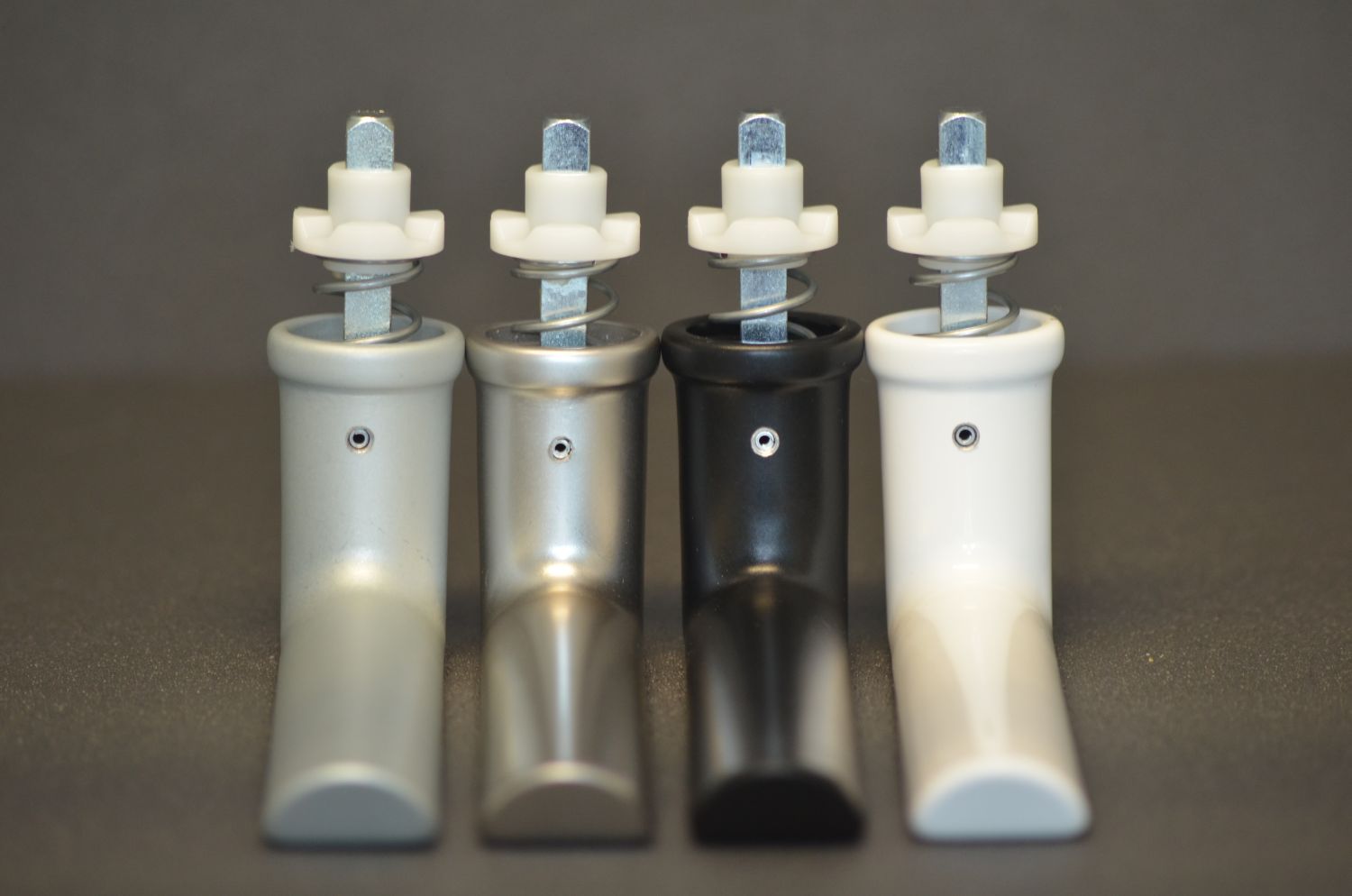

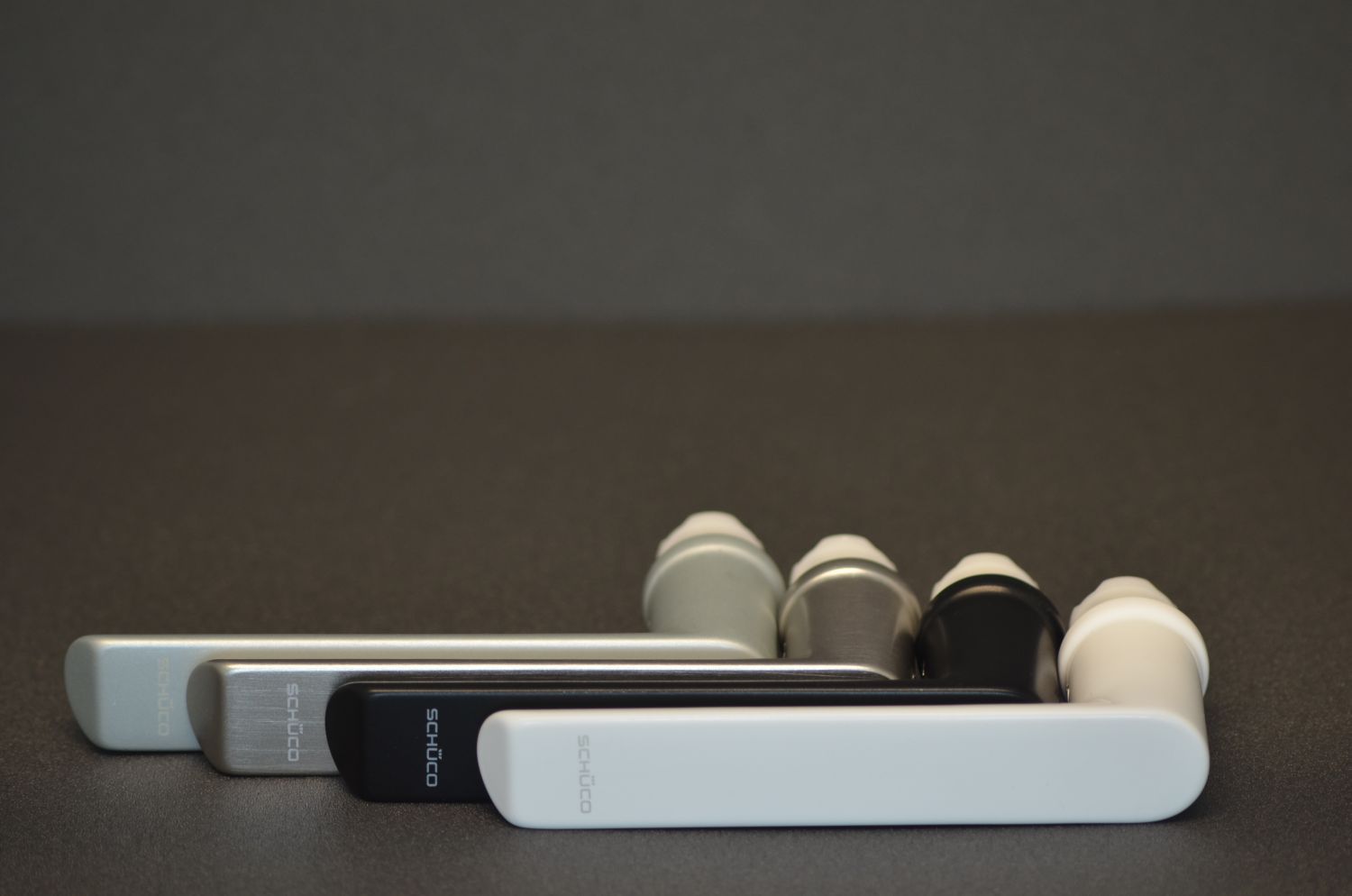

Fenstergriff Standard 23Original Schüco ErsatzteilTechnische Daten:Zur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts verwendbarBeschlagsystem: Schüco AvanTec Schüco AvanTec SimplySmartBaujahr: 2005 bis HeuteFarbe: Silber C0 (Silver-Look), RAL 9005 (Tiefschwarz), RAL 9016 (Verkehrsweiß), INOX-Look (Edelstahl) Art.-Nr. 247001, 247002, 247004, 247006Design-Alternative für Art. Nr. 234004Passend zum System:Schüco AvanTec Kammergetriebe 23mm Art. 243033 DIN Links / Kammergetriebe 23mm Art. 243034 DIN Rechts.Schüco AvanTec SimplySmart Kammergetriebe 23mm DIN Links Art. 277033 / Kammergetriebe 23mm Art. 277034 DIN Rechts.HINWEISE: Der Griff ist ausschließlich für die o.g. Kammergetriebe geeignet und passt nicht bei Holz- oder Kunststoff-Fenstern oder Aluminium-Fenster anderer Hersteller. Das Austauschen von Beschlagteilen und das Justieren des Fensters oder der Tür sollte nur durch einen Fachmann erfolgen!

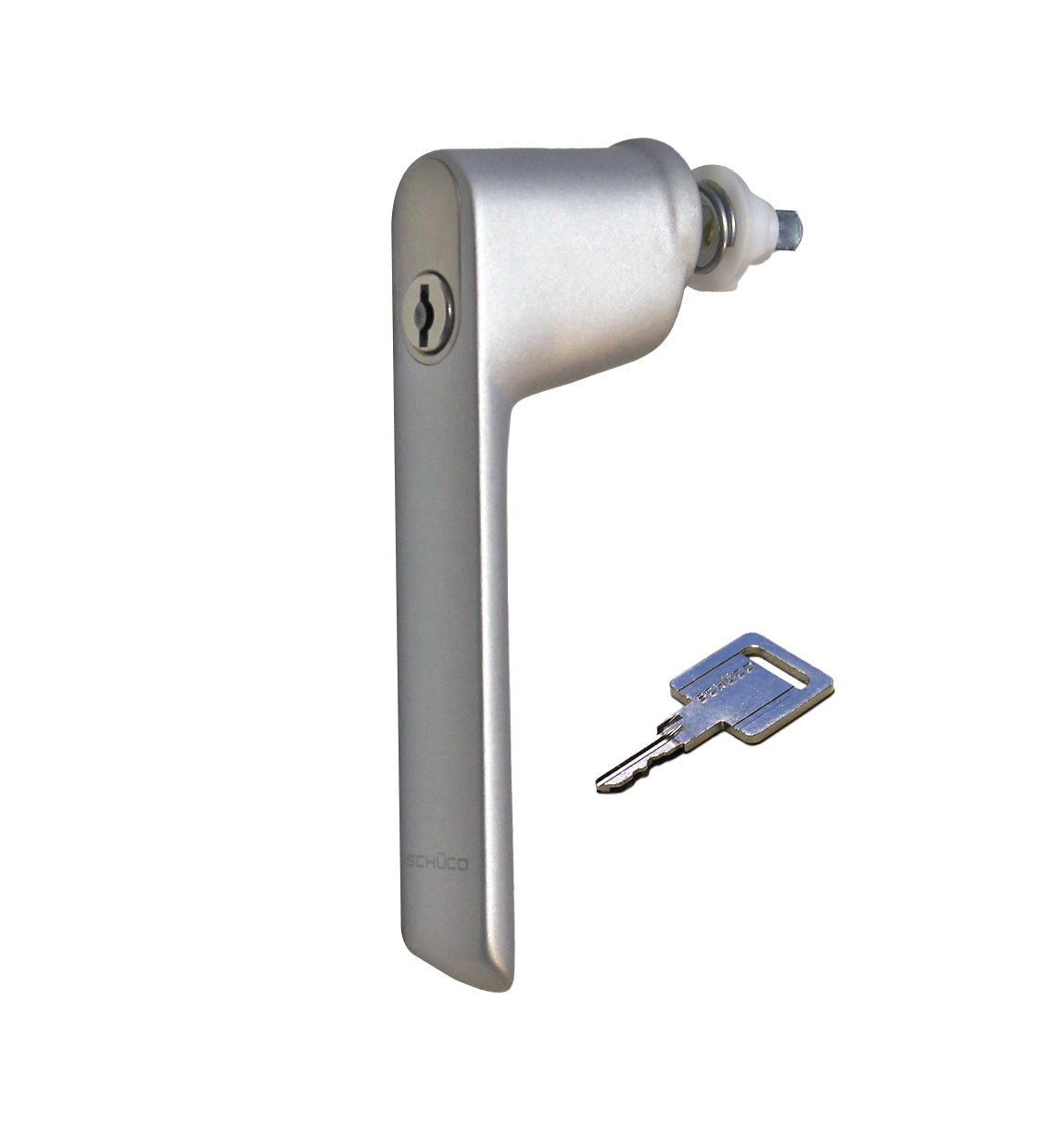

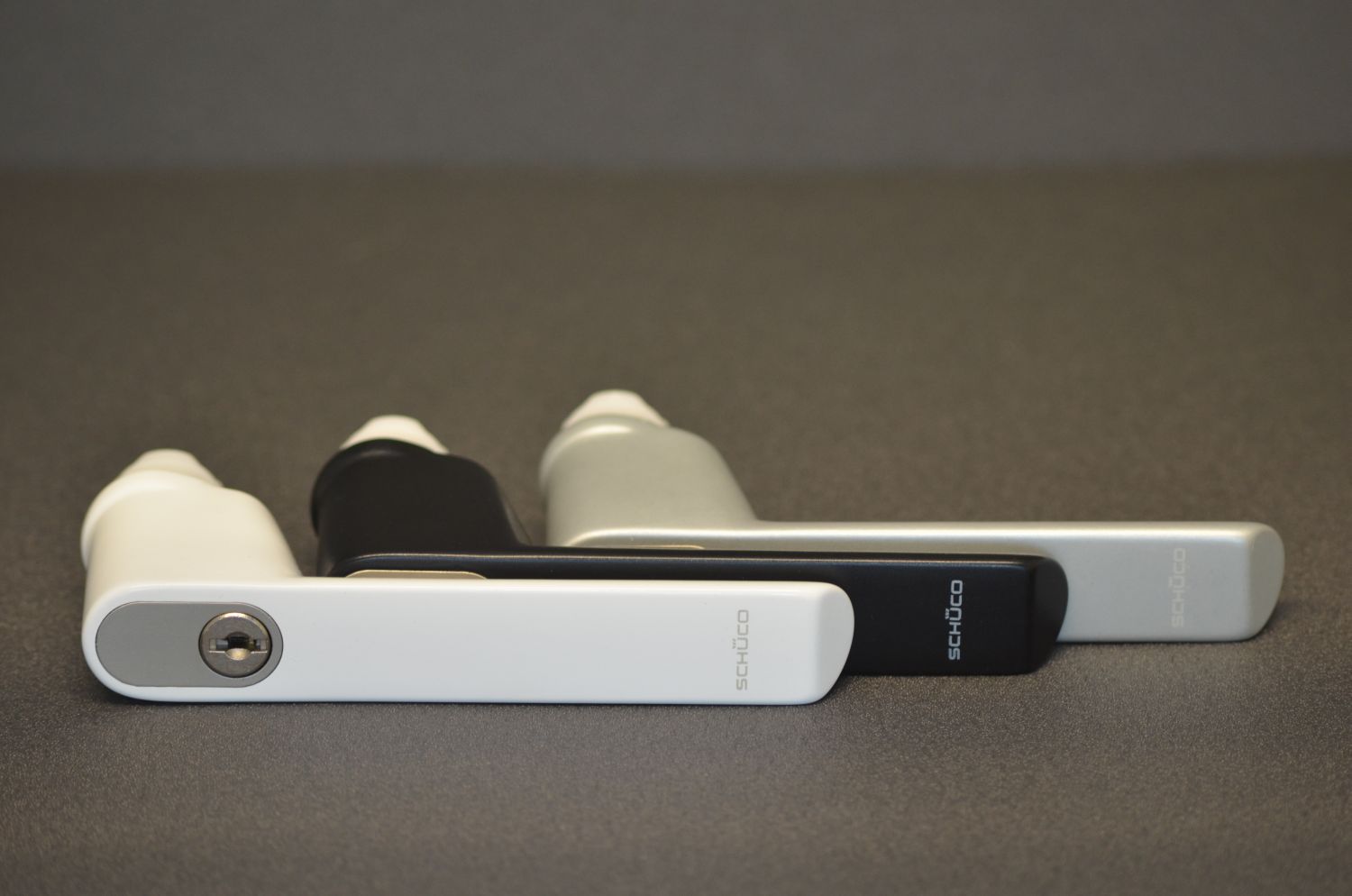

Fenstergriff abschließbar 23mm (RC*)Original Schüco ErsatzteilZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts verwendbarBeschlagsystem: Schüco AvanTec Schüco AvanTec SimplySmartBaujahr: ab 2005Farbe: C0 (Silver-Look), RAL 9005 (Tiefschwarz), RAL 9016 (Verkehrsweiß), INOX (Edelstahl)Art.-Nr. 247033, 247034, 247036, 247038Design-Alternative für Art. Nr. 234014Lieferumfang: Steckgriff abschließbar und passende RosettePassend zum System:Schüco AvanTec Kammergetriebe 23mm Art. 243033 DIN links / Kammergetriebe 23mm Art. 243034 DIN rechtsSchüco AvanTec SimplySmart Kammergetriebe 23mm Art. 277033 DIN links / Kammergetriebe 23mm Art. 277034 DIN rechtsHINWEISE:Nur in Verbindung mit der genannten RC-Befestigungsrosette ist dieser Fenstergriff geeignet bei Anforderungen zur Erhöhung des Einbruchschutzes, da dieser im abgeschlossenen Zustand den Beschlag blockiert.Der Griff ist ausschließlich für die o.g. Kammergetriebe geeignet und passt nicht bei Holz- oder Kunststoff-Fenstern oder Aluminium-Fenster anderer Hersteller. Das Austauschen von Beschlagteilen und das Justieren des Fensters oder der Tür sollte nur durch einen Fachmann erfolgen!*Resistance Class = Widerstandsklasse

SCHÜCO Kammergetriebe mit 23 mm SchraubabstandOriginal Schüco Kammergetriebe Baujahre: AWS & Avantec ab 2005 ; Royal S 1993 bis 2007Abmessungen: Länge: 190 mm / Breite: 19 mm / Höhe: 28 mmTechnische Daten:Bezeichnung: SCHÜCO KammergetriebeArtikelnummer: 243033, 275035Schraubabstand: 23 mmGewicht: 252 gBaujahre: 1993 - 2007 Royal SBaujahre: ab 2005 AWS und AvanTecFarbe: silberMaterial: MetallBeschlagssysteme: Schüco Royal S und AWS & AvanTecFensterprofilsystem: Royal S und AWSBetätigung von Dreh-, Drehkipp- und Kipp-BeschlägenÖffnungsrichtung: DIN LinksNachfolgeartikel für Art. 223285Bitte beachten: Beim Austausch des Fenstergriff System Royal S muss zusätzlich das Kammergetriebe getauscht werden.Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfür vorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen.Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.

„Kammergetriebe rechts von SCHÜCO für Aluminiumfenstersysteme.“ Kammergetriebe mit 23 mm Schraubabstand für Dreh-, Drehkipp-, Kipp-, Stulp Öffnungselemente – Schüco Systembeschlag / Profilsystem Royal S, AWS und AvanTec       Zur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenÖffnungsrichtung: Für Öffnungsrichtung DIN Links und DIN Rechts verwendbarOriginal Schüco ErsatzteilBeschlagsystem: Royal S und AWS & AvanTecFensterprofilsystem: Royal S und AWSBaujahre: Royal S ab 1993 bis 2007, AWS & AvanTec ab 2005Farbe: SilberVerpackungseinheit: 1 StückArt.-Nr. 243033 und 243034 (Nachfolgerartikel für 223285 und 223286) Kurzanleitung:Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfür vorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen.Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.

Kammergetriebe 23mm Simply Smart linksOriginal Schüco ErsatzteilZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts öffnendTechnische Daten:Beschlagsystem: Schüco AvanTec SimplySmartBaujahre: ab 2013Farbe: SilberArt.-Nr. 277033, 277035Empfehlung: Benutzung von Aushebe-Werkzeug und DemontagezangeMit der Demontagezange Art. 289454 können die montierten Riegelstangen SimplySmart aus der Beschlagnut entfernt werden.Mit dem Aushebewerkzeug Art. 289431 können bereits montierte Schließrollen aus der SimplySmart Riegelstange demontiert werden

Kammergetriebe 23mm Simply Smart rechtsOriginal Schüco ErsatzteilZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts öffnendTechnische Daten:Beschlagsystem: Schüco AvanTec SimplySmartBaujahre: ab 2013Farbe: SilberArt.-Nr. 277034, 277036Empfehlung: Benutzung von Aushebe-Werkzeug und DemontagezangeMit der Demontagezange Art. 289454 können die montierten Riegelstangen SimplySmart aus der Beschlagnut entfernt werden.Mit dem Aushebewerkzeug Art. 289431 können bereits montierte Schließrollen aus der SimplySmart Riegelstange demontiert werden

SCHÜCO Kammergetriebe mit 43 mm SchraubabstandOriginal Schüco Kammergetriebe Produktinformationen "Schüco Kammergetriebe 43mm links" Für die Schüco-Modellserien Royal S & AWS/Avantec.Baujahre: Verwendung bei Royal S 1993-2007 ; bei AWS/Avantex ab 2005Technische Daten:Bezeichnung: SCHÜCO KammergetriebeArtikelnummer: 243037 oder 275039Schraubabstand: 43 mmGewicht: 252 gBaujahre: 1993 - 2007 Royal SBaujahre: ab 2005 AWS und AvanTecFarbe: silberMaterial: MetallBeschlagssysteme: Schüco Royal S und AWS & AvanTecFensterprofilsystem: Royal S und AWSBetätigung von Dreh-, Drehkipp- und Kipp-BeschlägenÖffnungsrichtung: DIN LinksNachfolgeartikel für Art. 219899Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfür vorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen.Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.

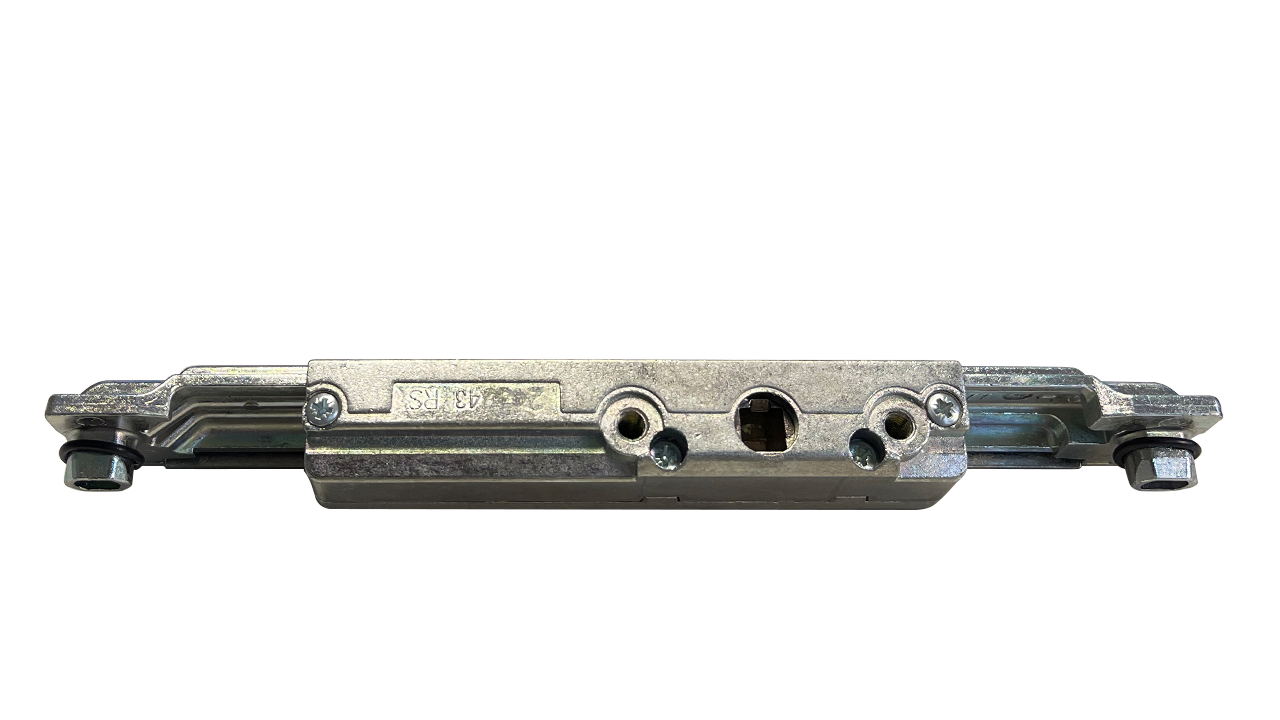

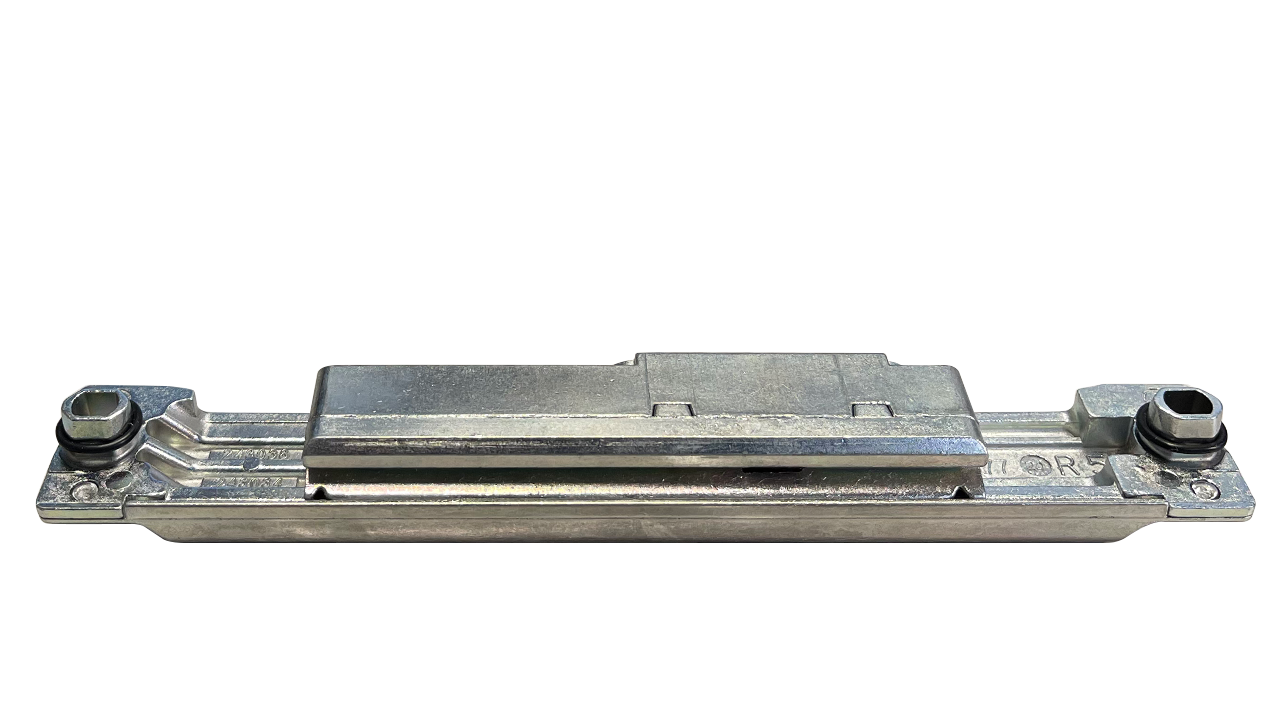

SCHÜCO Kammergetriebe mit 43 mm SchraubabstandOriginal Schüco Kammergetriebe Technische Daten:Bezeichnung: SCHÜCO KammergetriebeArtikelnummer: 243038 oder 275040Schraubabstand: 43 mmGewicht: 252 gBaujahre: 1993 - 2007 Royal SBaujahre: ab 2005 AWS und AvanTecFarbe: silberMaterial: MetallBeschlagssysteme: Schüco Royal S und AWS & AvanTecFensterprofilsystem: Royal S und AWSBetätigung von Dreh-, Drehkipp- und Kipp-BeschlägenÖffnungsrichtung: DIN rechtsNachfolgeartikel für Art. 219900Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfür vorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen.Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.

Kammergetriebe 43mm Simply Smart linksOriginal Schüco ErsatzteilZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts öffnendBeschreibung:Beschlagsystem: Schüco AvanTec SimplySmartBaujahre: ab 2013Farbe: SilberArt.-Nr. 277037, 277039Empfehlung: Benutzung von Aushebe-Werkzeug und DemontagezangeMit der Demontagezange Art. 289454 können die montierten Riegelstangen SimplySmart aus der Beschlagnut entfernt werden.Mit dem Aushebewerkzeug Art. 289431 können bereits montierte Schließrollen aus der SimplySmart Riegelstange demontiert werden

Kammergetriebe 43mm Simply Smart rechts Original Schüco ErsatzteilZur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts öffnendTechnische Daten:Beschlagsystem: Schüco AvanTec SimplySmartBaujahre: ab 2013Farbe: SilberArt.-Nr. 277038, 277040Empfehlung: Benutzung von Aushebe-Werkzeug und DemontagezangeMit der Demontagezange Art. 289454 können die montierten Riegelstangen SimplySmart aus der Beschlagnut entfernt werden.Mit dem Aushebewerkzeug Art. 289431 können bereits montierte Schließrollen aus der SimplySmart Riegelstange demontiert werden

SCHÜCO Reparaturset Links Steckgriff, Grundrosette und Kammergetriebe mit 23 mm SchraubabstandOriginal Schüco ErsatzteileSteckgriff: Zur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp ÖffnungselementenFür Öffnungsrichtungen DIN links und DIN rechts verwendbarBeschlagsystem: Schüco AvanTec, Schüco AvanTec SimplySmartBaujahr: 2005 bis HeuteFarbe: Silber C0 (Silver-Look), RAL 9005 (Tiefschwarz), RAL 9016 (Verkehrsweiß), INOX-Look (Edelstahl) Art.-Nr. 247001, 247002, 247004, 247006Design-Alternative für Art. Nr. 234004Kammergetriebe DIN links:Artikelnummer: 243033, 275035Schraubabstand: 23 mmGewicht: 252 gBaujahre: 1993 - 2007 Royal SBaujahre: ab 2005 AWS und AvanTecFarbe: silberMaterial: MetallBeschlagssysteme: Schüco Royal S und AWS & AvanTecFensterprofilsystem: Royal S und AWSBetätigung von Dreh-, Drehkipp- und Kipp-BeschlägenÖffnungsrichtung: DIN LinksNachfolgeartikel für Art. 223285Grundrosette:Verwendbar mit allen Schüco SteckgriffenFür Öffnungsrichtungen DIN links und DIN rechts verwendbarSerie : Royal S, AvanTec, AvanTec SimplySmartBaujahre: ab 2005Material: EdelstahlFarbe:Silber-Look   Abmessung BxHxT: 51,5 mm x 34 mm x 27 mm Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfür vorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen.Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.HINWEISE:Der Griff ist ausschließlich für die o.g. Kammergetriebe geeignet und passt nicht bei Holz- oder Kunststoff-Fenstern oder Aluminium-Fenster anderer Hersteller. Das Austauschen von Beschlagteilen und das Justieren des Fensters oder der Tür sollte nur durch einen Fachmann erfolgen!

„SCHÜCO Reparaturset Rechts Steckgriff, Grundrosette und Kammergetriebe mit 23 mm Schraubabstand“Original Schüco Ersatzteil. Steckgriff:  •    Zur Betätigung von Dreh-, Drehkipp-, Kipp-, Stulp Öffnungselementen•    Für Öffnungsrichtungen DIN links und DIN rechts verwendbar•    Beschlagsystem: Schüco AvanTec, Schüco AvanTec SimplySmart•    Baujahr: 2005 bis Heute•    Farbe: Silber C0 (Silver-Look), RAL 9005 (Tiefschwarz), RAL 9016 (Verkehrsweiß), INOX-Look (Edelstahl) •    Art.-Nr. 247001, 247002, 247004, 247006•    Design-Alternative für Art. Nr. 234004 Kammergetriebe DIN rechts: •    Artikelnummer: 243034, 275036•    Schraubabstand: 23 mm•    Gewicht: 252 g•    Baujahre: 1993 - 2007 Royal S•    Baujahre: ab 2005 AWS und AvanTec•    Farbe: silber•    Material: Metall•    Beschlagssysteme: Schüco Royal S und AWS & AvanTec•    Fensterprofilsystem: Royal S und AWS•    Betätigung von Dreh-, Drehkipp- und Kipp-Beschlägen•    Öffnungsrichtung: DIN Rechts•    Nachfolgeartikel für Art. 223286Grundrosette:•    Verwendbar mit allen Schüco Steckgriffen•    Für Öffnungsrichtungen DIN links und DIN rechts verwendbar•    Serie : Royal S, AvanTec, AvanTec SimplySmart•    Baujahre: ab 2005•    Material: Edelstahl•    Farbe:Silber-Look    •    Abmessung BxHxT: 51,5 mm x 34 mm x 27 mm  Fenster öffnen; einen 2,5mm Imbusschlüssel in das hierfür vorgesehene Loch im Getriebe einführen; Druck ausüben und den Griff lösen (ACHTUNG: Den Griff dabei unbedingt die ganze Zeit festhalten!); Griff lösen. Lösen der Griffrosette durch Entfernen der Sicherungsschrauben; herausdrehen der mittig im Getriebe sitzenden Schraube; aushebeln des Kammergetriebes mit Hilfe eines Spachtels; Einbau in umgekehrter Reihenfolge.HINWEISE:Der Griff ist ausschließlich für die o.g. Kammergetriebe geeignet und passt nicht bei Holz- oder Kunststoff-Fenstern oder Aluminium-Fenster anderer Hersteller. Das Austauschen von Beschlagteilen und das Justieren des Fensters oder der Tür sollte nur durch einen Fachmann erfolgen!
